Adapterkabel till ECU-diagnos på SWM-motorcyklar (Texa AP51)
Produkt: Texa-adapterkabel AP51 för diagnostik och omprogrammering av SWM-fordon (Euro 4). Tillverkare: Texa. MPN: 668.02.56.

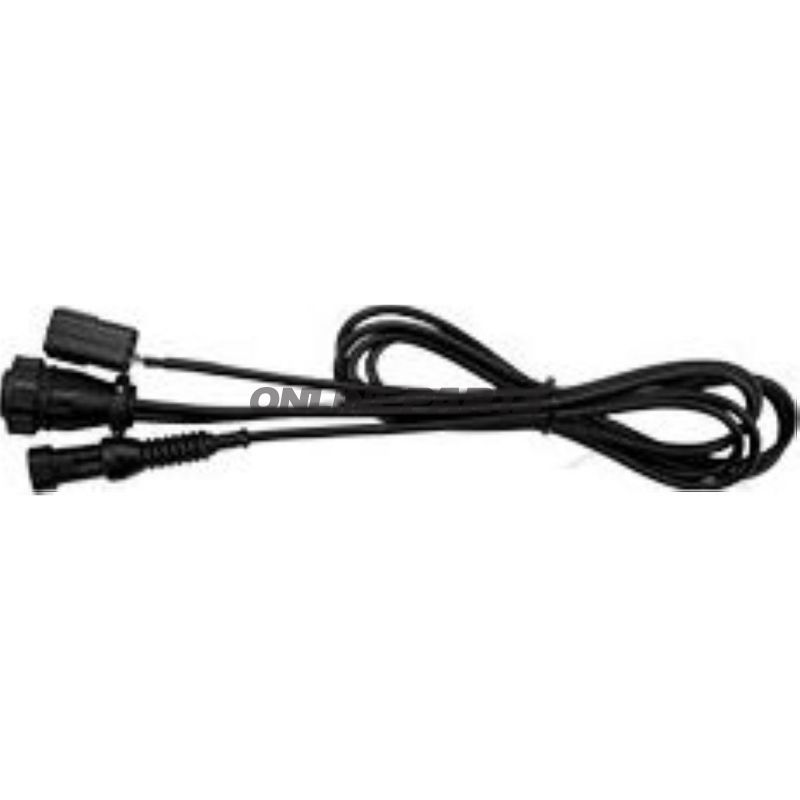

Detta adapterkabel är utformat för anslutning mellan Texa-diagnostikutrustning och specifika SWM-motorcykelmodeller med Euro 4 ECU. Kabeln levererar datasignal och -försörjning via två separata kontakter, vilket möjliggör både läsning av felkoder, parameteravläsning och omprogrammering när fordonets kontaktkonfiguration stöder funktionen.
- Kontaktkonfiguration: Kabeln består av ett 6-poligt signalstift och ett 2-poligt strömstift. Båda kontakterna måste vara korrekt anslutna till motsvarande kontakter på fordonet för full diagnos- och omprogrammeringsfunktionalitet.
- Placering av kontakter: Kontakterna installeras inte alltid som en enda enhet; de ses ofta nära batteriet eller mellan strålkastaren och globen. Se till att lokalisera båda kontakterna innan anslutning.
- Kompatibilitet: Utvecklad för SWM-motorcyklar med Euro 4 ECU, där tillverkarens specifikationer och diagnostikprogramvara stöder AP51-anslutningen.
Installation och användning: För korrekt diagnos krävs att båda kontakter är anslutna. Om den aktuella modellen inte har ett 2-poligt strömstift på fordonet krävs en extra kabel (3151 / AP55, JM nr. 6680352) för att leverera ström till diagnosenheten. I det fallet ansluts AP55 till 2-poliga kontakten på AP51, och AP55-terminalerna kopplas till fordonets batteri enligt instruktionerna som framgår av diagnostikprogramvaran. Följ alltid anslutningsinstruktionerna i Texa-programvaran för korrekt pin- och polaritetskoppling.
Begränsningar: AP51-kabeln stödjer inte ABS-diagnostik. För ABS-felutredning används rätt ABS-kabel (AP07) och testsond, eftersom AP51 inte stöder dessa funktioner.
Material och konstruktion: Adaptern är tillverkad med robusta kontakter och skärmade ledare för att säkerställa stabila dataförbindelser i verkstadsmiljöer. Kontakmaterial och kabeldragning är utformade för att tåla vanlig slitage vid anslutning och frånkoppling samt att minimera risken för signalstörningar. Kabelns konstruktion tar hänsyn till placering nära motor och batteri, där temperatur- och vibrationsförhållanden kan vara krävande.
Teknisk information och identifiering: Tillverkare är Texa, och artikelnummer/MPN är 668.02.56. Det finns inget angivet GTIN i tillgängliga uppgifter.
Rekommendationer till mekanikern:
- Kontrollera fordonets kontakttyp och placering innan arbete för att undvika oväntade strömavbrott.
- Använd alltid senaste versionen av Texa-diagnosprogramvaran och följ programvarans anslutningsinstruktioner noggrant vid omprogrammering.
- För ABS-felutredning används rätt ABS-kabel (AP07) och testsond, eftersom AP51 inte stöder dessa funktioner.
Kontakta Texas tekniska dokumentation för komplett lista över stödjer SWM-modeller och eventuella uppdaterade anvisningar för anslutning. MPN (668.02.56) kan användas för att matcha kabeln i reservdelssedlar och ordersystem.
