Testverktyg Gaffelstångrör JMP

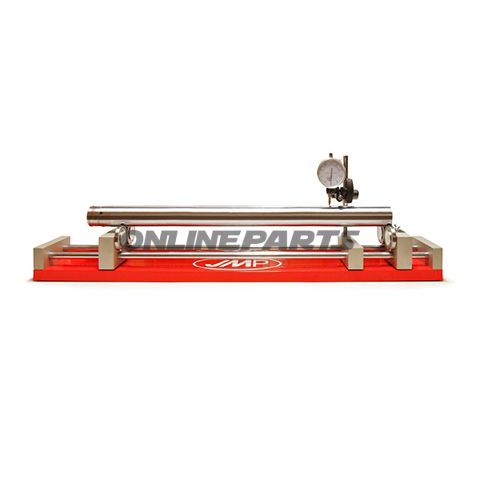

Testverktyg för gaffelstammar — kontroll av slag och bågning

Produkt: Testverktyg för gaffelstammar från JMP (GTIN: 4043981333619, MPN: 722.05.47). Detta verktyg är avsett för exakt mätning av radiella avvikelser i gaffelstammar och används av mekaniker och erfarna motorcykelentusiaster för kontroll och toleransmätning.

Funktion

• Kontrollerar om en gaffelstam har slag (excentrisk) eller är böjd (böjning) vid rotation.
• Utrustad med en känslig lutnings-/indikatorkontakt (höjningsindikator) som visar även mycket små avvikelser.
• Vid manuell rotation av gaffelröret avläses indikatorns svängning; en radiell svängning på mer än 0,05 mm indikerar att stammarna ligger utanför toleransen.

Design och materialegenskaper

• Tillverkad med en justerbar fastspänningsfläns som kan flyttas för att anpassa verktyget till olika diameterar av gaffelhus.
• Upptagare och ställen är utförda med speciella kullagdrullbärare för att säkerställa jämn och exakt kontakt under rotation och minimera mätfel orsakade av friktion eller ojämn rörelse.
• Indikatorn/visaren är mekaniskt konstruerad för att ge upprepade avläsningar med minimal spel; materialval och utförande anpassat till verkstadsmiljön för robusthet och hållbarhet.

Användning och mätteknik

• Montera verktygsmodulen på gaffelstammen genom att justera infästningsbeslaget till lämplig position längs gaffelns längd.
• Vrid försiktigt gaffelröret runt medan indikatorn avläses kontinuerligt.
• Notera maximal radiell rörelse; om indikatoren visar över 0,05 mm bedöms stammarna som utanför toleransen och bör justeras eller bytas enligt tillverkarens specifikationer.

Kompatibilitet

Verktygets justerbara infångning gör det lämpligt för en rad gaffelhusdiametrar. Den mekaniska konstruktionen med flyttbar infästningsfläns och kullagrade löper gör det möjligt att anpassa till olika fabrikat och dimensioner av förgaffelstammar. För mycket speciella mått eller modelspecifika krav rekommenderas kontroll av mått före användning.

Nyttor för mekanikern

• Ger snabb och exakt verifiering av cirkulärt löp och parallellitet utan avancerad uppställning.
• Minskar risken för felaktig diagnostik vid visuell inspektion enbart, eftersom även små avvikelser på 0,05 mm kan påvisas.
• Robust mekanik och kulkuggade kontaktpunkter minskar slitage och behov av frekvent justering.

Identifikation

Detta verktyg levereras av JMP och kan entydigt identifieras med MPN 722.05.47 och GTIN 4043981333619 vid inköp eller underhåll.

Anmärkningar

• Beskrivningen anger funktion och målnoggrannhet; den innehåller inte emballage- eller kvantumsinformation som kan förväxlas med styckantal vid leverans.
• Vid osäkerhet om kompatibilitet med en viss MC-modell rekommenderas mätning av gaffelns diameter och jämförelse med verktygets justeringsområde före användning.
