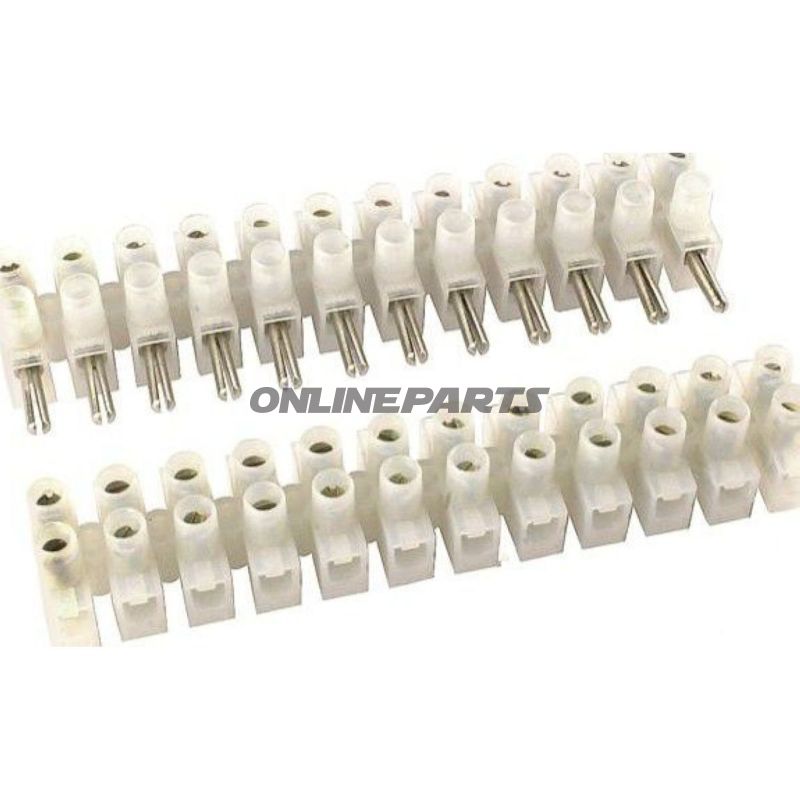

Ledningsförbindare HERTH + BUSS 158.90.92
12-polig klämma med skruvanslutning. Tvärsnitt 2,5 mm². Transparent.
Artikelnr:
158.90.92
Tillverkarens artikelnummer:
50291049
Leveranstid:
1-5 arbetsdagar
Kabelanslutningar 1,5–2,5 mm², 12-polig för klämrad och kontakt
Denna 12-poliga kabelanslutning (MPN: 158.90.92, GTIN: 4026736028404) är utformad för att samla och fördela elektriska förbindelser i fordon och maskiner där ledare med tvärsnitt 1,5–2,5 mm² ska anslutas säkert och isolerat. Produkten motsvarar funktionellt de kända HERTH + BUSS ledningsanslutningarna/klämraderna och ger en praktisk kombination av skruvfäste och kontaktanslutning.
Funktionellt används denna typ av connector block för att skapa fasta, underhållsvänliga förbindelser mellan flera kablar utan lödning. Varje pol har en skruvanslutning som möjliggör pålitlig mekanisk fastspänning av ledarna samt enkel från- och påkoppling vid service och felsökning.
- Antal poler: 12 (parallell fördelning/sektionering av kretsar)
- Ledararea: 1,5–2,5 mm² (angivet tvärsnitt 2,5 mm²)
- Isolering: Ja — transparent kapsling så att förbindelser kan kontrolleras visuellt
- Lödda/fasta förbindelser: Ingen lödning krävs; skruvanslutningar
Material och egenskaper
Kontaktpartierna är typiskt utförda i ledande metalllegering för god elektrisk ledningsförmåga och korrosionsbeständighet, medan kapslingen är i transparent isolerande plast. Den transparenta utformningen gör det möjligt att snabbt inspektera ledarposition och kontrollskruvar utan att öppna klämman. Skruvanslutningarna ger en mekaniskt stabil förbindelse som är lämplig för vibrationsutsatta miljöer när korrekt moment används.
Tekniska detaljer
Typ: Connector Blocks
Tvärsnitt minimum: 1,5 mm²
Tvärsnitt maximum: 2,5 mm²
Lödda förbindelser: Nej
Isolerad: Ja
Heat shrink tubing: Nej
Antal poler: 12
Praktiska monteringsöverväganden
- Använd korrekt avisoleringslängd och tillämpa lämpligt skruvmoment för att undvika skada på ledare eller gänga.
- Säkerställ att ledarna är fria från oxider och fastsatta utan glapp för att minimera övergångsmotstånd och värmeutveckling.
- Kontrollera mått och monteringsutrymme — 12-polig version kräver plats för både klämrad och åtkomst till skruvarna.
Kompatibilitet och användningsområden
Denna typ av kabelanslutning används brett inom bil- och motorcykelreparation, industristyrning och elektriska installationer där distribuerade förgreningar och servicevänliga sammankopplingar är nödvändiga. Den passar standardledare inom angivet tvärsnitt och kan kombineras med kontakt- eller ledarterminaler som passar skruvprofilen.
Produktens MPN (158.90.92) och GTIN (4026736028404) är inkluderade för att underlätta identifiering vid inköp och reservdelsstyrning.
