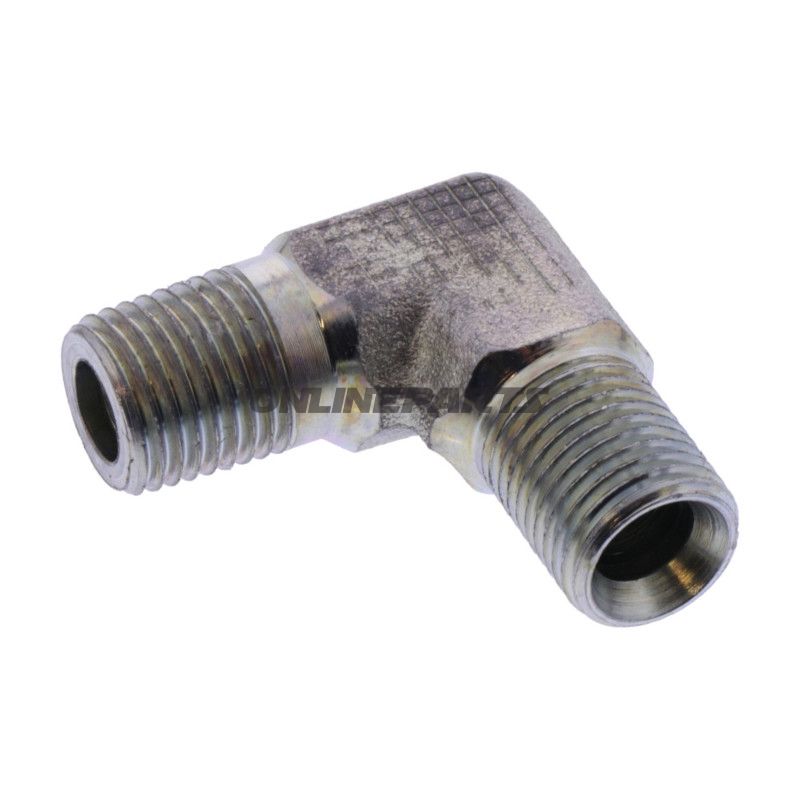

Anslutningsvinkel till hydraulcylindern — roterande XS30N, G1/4-R1/4
Produktbeskrivning: Denna anslutningsvinkel är en roterande koppling avsedd för hydrauliska cylindersteg av typen HS30N. Produkten levereras från märket Blitz Rotary (GTIN 4057612875386, tillverkarens artikelnummer MPN 652.10.39) och motsvarar funktionellt den ursprungliga delen IBT9-04. Anslutningen kombinerar en G 1/4" och en R 1/4" port i en kompakt vinkelutformning, vilket möjliggör flexibel ledning av hydraulslangar och -rör i trånga installationer.
Funktion och användning:
- Roterbar vinkel för att ändra riktning på hydraulikflödet utan att belasta anslutningsledet.
- Designad för montering på HS30N-cylindrar, där plats eller axiell justering kräver en vinkelanslutning.
- Roterande funktion minskar vridmomentet på anslutningarna vid upprepade rörelser eller vibrationer.
Material och egenskaper:
- Material: Tillverkad i korrosionsbeständigt metalliskt material lämpligt för hydrauliska applikationer (vanligtvis mässingslegering eller stållegering beroende på produktion). Materialvalet ger mekanisk styrka och hållbarhet vid det önskade arbetstrycket.
- Tätning: Inbyggd tätning anpassad efter G- och R-gängstandarder för att säkerställa tätt förbindelse vid högt tryck. Tätningstypen är utformad för hydraulolja och motsvarande medier.
- Ytbehandling: Maskinbearbetad yta för korrekt passform och rotationsrörelse; eventuell ytbehandling för ökat korrosionsskydd.
Dimensioner och anslutningar:
- Port 1: G 1/4" ( parallellt mönster).
- Port 2: R 1/4" (konisk gängning enligt BSPT/R-standard).
- Totala mått (angivet): L/B/H cirka 38 x 36 x 14 mm — kompakt utformning lämplig för trånga montagesförhållanden.
Kompatibilitet och identifiering:
- Används huvudsakligen för hydrauliska cylindersteg HS30N.
- Kan ersätta eller matcha funktionaliteten hos den ursprungliga delnumret IBT9-04.
- Identifiering: Blitz Rotary, MPN 652.10.39, GTIN 4057612875386 — dessa koder underlättar beställning och kontroll av delar i reservdelslistor.
Tekniska fördelar för mekaniker och ägare:
- Roterande kopplingspunkt minskar belastningen på kopplingar vid upprepade rörelser, vilket minskar risken för läckage och förlänger livslängden på anslutningar.
- Kombinationen av G- och R-anslutningar gör det möjligt att koppla olika rör- och slangsystem utan ytterligare adaptrar i många fall.
- Komplett mått och noggrann maskinbearbetning förenklar montering i trånga utrymmen och säkerställer stabil montering med minimal efterjustering.
Monterings- och underhållstips:
- Kontrollera gäng- och tätytor för skador och förorening före montering.
- Använd korrekt moment vid åtdragning för att undvika deformation av tätytor eller gängor.
- Vid byte av en befintlig vinkel, jämför MPN 652.10.39 och GTIN 4057612875386 med den aktuella reservdelslistan för att säkerställa kompatibilitet.
Ytterligare information: Produkten marknadsförs av Blitz Rotary och är identifierad med producentnummer 652.10.39 (GTIN 4057612875386). Kontakta relevant leverantör eller reservdelsavdelning för detaljerade tryckspecifikationer och materialupplysningar om applijken har särskilda krav på arbetstryck eller mediefasthet.
