Tätningssats SPANNZYLINDER Monty 12 SE

Packningssats för spänningscylindern (Hofmann Monty 12 SE)

Denna packningssats är avsedd för spänningscylindern som är monterad på Hofmann Monty 12 SE-maskiner. Satsen innehåller de interna tätningselementen som vanligt slits i cylinderns rörliga delar, och används vid service eller utbyte av läckage.

• Funktion: Satsen tätar cylinderns kolv och förhindrar oljeläckage och tryckförlust i spänningscylindern. De medföljande O-ringar och tätningsring placeras runt kolven och axeln för att säkerställa korrekt hydraulisk/pneumatisk funktion beroende av tillämpningen.

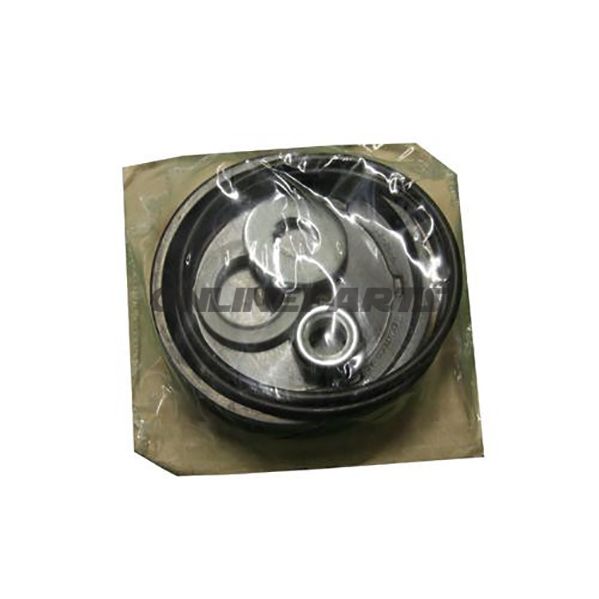

• Innehåll: kolv, 2 x O-ring, tätningsring, skiva och mutter. Dessa delar är dimensionsanpassade för att passa den interna geometrin i Hofmann Monty 12 SE spänningscylinder.
• Materialval och egenskaper: Komponenten är tillverkade i plast/polymermaterial, valt för god slitasstyrka och kompatibilitet med de vanliga vätskorna och temperaturerna i sådana cylindrar. Plastkolv och -tätningsmedel har vanligtvis låg friktion och motståndskraft mot korrosion jämfört med metalldelar; dock bör man undvika att utsätta dem för aggressiva kemikalier eller temperaturer utöver fabrikens angivelser.
• Dimension: Satsen är lämplig för en cylinder med en invändig diameter på Ø 77 mm, vilket är den relevanta måttreferensen vid montagearbete. Kontrollera alltid den faktiska cylinderdimensionen före montering.
• Kompatibilitet och originalitet: Delen är en Hofmann originaldel (Art.-Nr.: 1970763) och matchar de originala toleranserna och monteringskraven för Monty 12 SE spänningscylindrar. MPN (tillverkarens artikelnummer) är 677.39.15 och GTIN (globalt streckkodnummer) är 8054081111119 — dessa nummer kan användas för entydig identifiering vid beställning och i reservdelsdatabaser.

Monterings- och användningstips

• Rengör alla kontaktytor noggrant före installation för att undvika främmande partiklar mellan tätflikarna.
• Använd lämplig tätningstjocklek eller smörjfett som rekommenderas av maskinens tillverkare vid montering av O-ringar för att underlätta samlingen och förhindra skador.
• Kontrollera gäng- och flatkontakter (skiva och mutter) för korrekt åtdragningsmoment enligt Hofmanns serviceanvisning.
• Efter montering: kontrollera läckage vid lågt tryck innan fullt drift och kontrollera funktionen genom hela rörelseområdet.

Noteringar

Uppgifterna om innehåll och dimension (Ø 77 mm) överensstämmer med tillverkarens angivelse. GTIN 8054081111119 och MPN 677.39.15 är angivna för entydig identifiering vid köp och i reservdelsdatabaser. Kontakta din tekniska leverantör eller Hofmanns service för ytterligare tekniska data eller om det finns osäkerhet kring kompatibilitet med specifika maskinmodeller.
