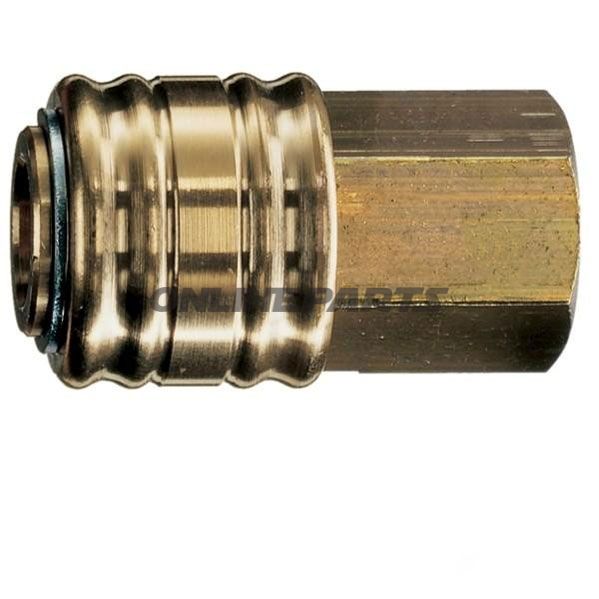

Standardkoppling EWO 308.002 Tryckluftskoppling med invändig gänga G 1/4". Mässing enhandssnabbkoppling med rullås. Gänglängd 8 mm, total längd 41 mm, SW 21 mm.
Artikelnr: 656.04.37
Tillverkarens artikelnummer: 308.002
Leveranstid: 1-5 arbetsdagar
Koppling i gänga G 1/4" till tryg air-system — EWO standardkoppling
Produktöversikt: Denna koppling med invändigt gänga G 1/4" är en EWO-standardkoppling i mässing avsedd för snabb anslutning och frånkoppling i pneumatiska system. Den levereras under artikelnummer (MPN) 656.04.37 och kan identifieras via GTIN 4030875000382.
Funktion och användning: Kopplingen är en enhands snabbkoppling med rulllås, utformad för snabb anslutning av pneumatiska slangen och verktyg. Den inbyggda kontraventilen (återventil) ser till att mediet förblir låst i kopplingen tills anslutningen är korrekt utförd — ventilen öppnas tvångsfritt vid koppling. Detta gör den lämplig för verkstäder, industriell användning och för montörer som arbetar med tryckluftverktyg och pneumatisk utrustning där snabb och säker anslutning är viktig.
Material och mekaniska egenskaper:
- Hus och huvuddelar i mässing: ger korrosionsbeständighet i vanliga verkstadsmiljöer och bra mekanisk hållbarhet vid upprepad anslutning och frånkoppling.
- Rulllås: mekaniskt låsmekanism som säkerställer positiv låsning av kula/bolt vid anslutning — enkel hantering utan verktyg.
- Inbyggd kontraventil: minimerar trylustap vid frånkoppling och förhindrar återströmning från systemet.
Dimensioner och anslutning:
- Anslutningstråd: G 1/4" (invändigt gänga).
- Gänglängd: 8 mm.
- Total längd: 41 mm.
- Nyckelvidd (SW): 21 mm.
Kompatibilitet och monteringsnoter: Kopplingen är tillverkad enligt EWO-standarden för DN 7,2 och passar till motsvarande 1/4" standardkopplingar i pneumatiska system. Vid montering ska gängförsegling väljas beroende på applikation (t.ex. PTFE-tejp eller gängförseglar kompatibel med tryckluft) för att säkerställa tät koppling. Kontrollera att invändiga mått och arbetstryck i ditt system överensstämmer med leverantörens specifikationer för DN 7,2-kopplingar före installation.
Tillverkare och identifikation: Tillverkaren är EWO, och produkten finns under MPN 656.04.37. GTIN 4030875000382 kan användas för lagerstyrning och entydig produktidentifiering.
Säkerhet och underhåll: Kontrollera regelbundet låsmekanismen och kontraventilen för smuts och slitage. Byt koppling om synliga tecken på deformation, kraftig korrosion eller om låsmekanismen inte längre säkrar anslutningen ordentligt. Använd lämpliga skyddsåtgärder och avlasta systemet på tryck före demontering.
