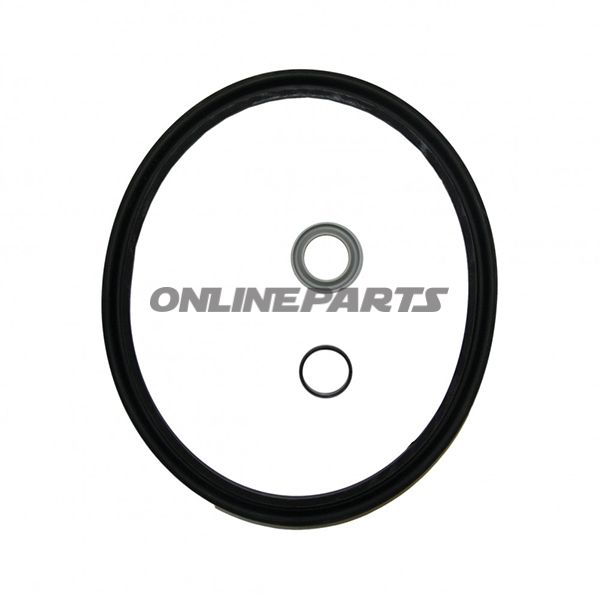

Tätningssats ABDRUECKZYLIND. Monty 1200 1975035

Packningssats till avdragarens cylinder / packningstätning och tätningring – till Monty 1200 (Hofmann original)

Denna packningssats är avsedd för avdragars cylinder (avdragars verktyg) och innehåller de tre komponenterna som säkerställer tätning och stöd i cylindern: packningstätning, tätningring och stöd-/busning. Produkten motsvarar Hofmann originaldelen med artikelnr. 1975035 och säljs under tillverkarens reservdelnummer MPN 677.37.25. GTIN 8054081112147 identifierar satsen entydigt.

• Funktion: Packningstätningen står för den primära tätningen mot damm och vätskor vid cylinderns rörliga del, tätningringen (o-ring/segment) ger intern tätning runt axel eller kolv, och stöd-/hållringen håller tätningringen på plats och förhindrar deformation vid belastning.
• Användning: Designad för Monty 1200 avdragars cylinder (Hofmann). Används vid byte av slitna eller skadade tätningar i avdragaren för att återställa tätning och funktion av cylindern.

Material och egenskaper

Komponenterna är tillverkade av plast (kunsstoff). Materialvalet ger följande praktiska egenskaper:

• Motståndskraft mot vanliga smörjmedel och lättare oljor, som vanligtvis ses i verkstadsmiljöer.
• Dimensionell stabilitet vid normala drift- och förvarings temperaturer för denna typ av verktyg.
• Låg friktion på rörliga ytor där packningstätningen kommer i kontakt med metallytan.

Dimensioner (exakta mått)

• Packningstätning: innerdiameter 155 mm, outerdiameter 180 mm, höjd 10,5 mm.
• Tätningring: innerdiameter 20 mm, outerdiameter 30 mm, höjd 9 mm.
• Stödring: innerdiameter 20 mm, outerdiameter 23,5 mm, höjd 9 mm.

Kompatibilitet och identifikation

Satsen anges som Hofmann originaldel (artikelnummer 1975035). Använd MPN 677.37.25 eller GTIN 8054081112147 vid beställning för att säkerställa korrekt delidentifikation. Dimensionerna ovan bör kontrolleras mot aktuell cylinder före montering för att säkerställa passform.

Praktiska noteringar för montören

• Rengör kontaktytorna noggrant före montering för att undvika partiklar som kan skada tätytorna.
• Smörj tätytorna lätt med kompatibelt smörjmiddel för att underlätta installationen och undvika veckning eller vridning av packningstätningen.
• Kontrollera stödbussningens sido/ytor för skarpa kanter eller korrosion som kan förkorta tätningens livslängd.
• Byt endast de angivna tätningsdelarna; om cylinderens inre yta är grov eller repad, kanske nya tätningringar inte tätar optimalt utan ytterligare reparation.

MPN: 677.37.25 — GTIN: 8054081112147 — Hofmann originaldel (artikelnummer 1975035).
