TÄTNING 0,5-1,5 MM JMP-PAKET 5 ST

Kabelförslutningskontakt för stiftshus (0,5–1,5 mm²) — JMP

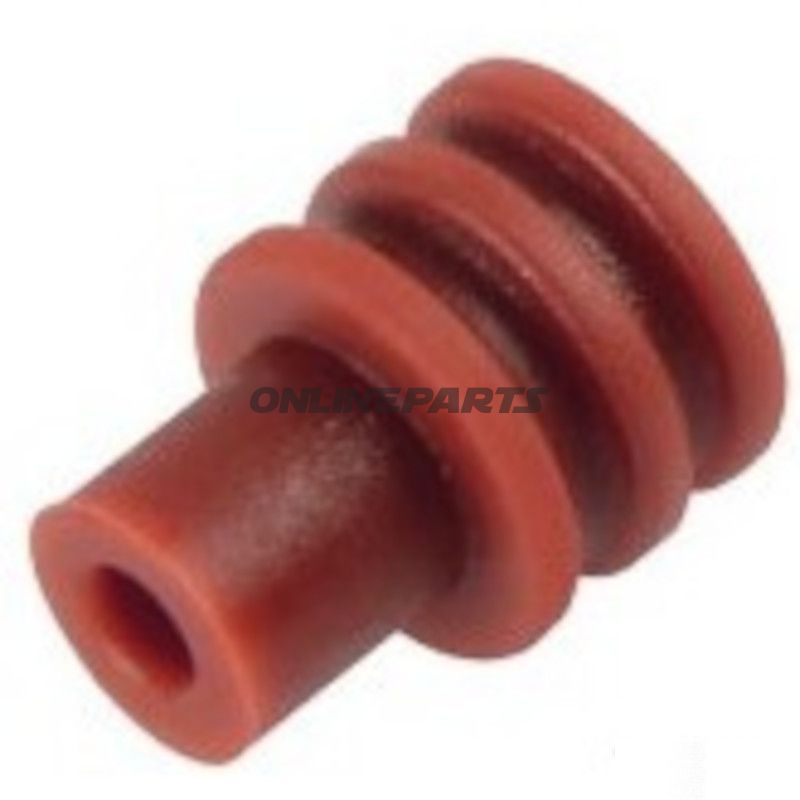

Produktöversikt: Detta är en kabelförslutningskontakt från JMP (MPN: 158.10.98, GTIN: 4043981466287) avsedd för enkelpoliga kontaktförbindelser med ledningsarea mellan 0,5 och 1,5 mm². Kontakten fungerar som en tätning runt ledare och isolering i stiftshus med ett inre hålrum som passar ungefär till ca 5,5–5,8 mm yttre diameter (angivet som Repline/5,8 mm). Färgen är röd-brun.

Funktion och användning:

• Syftet är att täta stiftshuset runt kabelinföring för att förhindra inträngning av damm, fukt och mindre vätskor samt för att säkerställa mekanisk avlastning av kabeln.
• Lämplig för enkelpoliga förbindelser där en isolerande och tät stängning krävs utan användning av krympfolie eller lödningar.
• Typiska användningar inkluderar elektriska kontakter i motorcyklar, kontrollboxes och andra elektriska sammankopplingar där platsen är begränsad och driftstemperaturer kan variera.

Material och egenskaper:

• Materialet är ett elastiskt, elektriskt isolerande material (repline-liknande sammansättning), dimensionerat för att ge tätning och fjädrande passform runt ledaren och i stiftshuset.
• Temperaturområde: från cirka -40 °C till +130 °C, vilket täcker de flesta driftförhållanden i fordon och utomhusapplikationer. (Obs: teknisk tabell anger -130 °C som felaktig; praktisk användning ligger inom nämnda intervall.)
• Isolerande egenskap: ja — designad för att upprätthålla elektrisk isolering utan krav på ytterligare isoleringsmaterial.

Dimensioner och kompatibilitet:

• Lämplig för ledningstvärsnitt: 0,5–1,5 mm².
• Yttre diameter (D): ca 5,5–5,8 mm; längd (L): ca 7,8 mm. Passar till stiftshus med motsvarande invändiga mått och till Repline-typen i angiven storlek.
• Antal poler: 1 (enkeltpolig tätningplugg).
• Inte lämplig för lödanslutningar som ersättning för lödförsegling eller krympfolie — detta är en mekanisk/El-isolerande tätning.

Tekniska kommentarer för montörer och tekniker:

• Montering: sätts in i stiftshusets infördingsöppning, där elastiskt material komprimeras runt ledare/isolation. Kontrollera passformen i stiftshusets invändiga mått (5,8 mm rekommenderas).
• Kompatibilitet: kontrollera stiftshusens geometri och att kabeldiameter inklusive isolering ligger inom intervallet 0,5–1,5 mm² för att säkerställa korrekt tätning och elektrisk isolering.
• Driftsäkerhet: materialets temperaturtolerans och isolerande egenskaper gör det lämpligt för standardfordons- och utomhusförhållanden; vid kontinuerlig exponering för aggressiva kemikalier eller extrema temperaturer bör komponenten bedömas specifikt.

Identifiering: Produkten levereras av JMP och identifieras via tillverkarens nummer (MPN) 158.10.98 och GTIN 4043981466287, vilket kan användas för kontroll av kompatibilitet och reservdelbeställning.

Sammanfattning: JMP kabelförslutningskontakt (0,5–1,5 mm²) är en enkelpolig, isolerande tätning för stiftshus med ungefär 5,8 mm invändig diameter. Materialet är elastiskt och temperaturbeständigt inom typiska fordonsgränser, och produkten är avsedd att säkerställa fuktd- och dammtäthet samt mekanisk avlastning i elektriska sammankopplingar.
