TÄTHETSPROVSATS KLIMATANLÄGGNINGAR R134-1234YF

Täthetsprovningssats för klimatanläggningar (R134a och 1234YF) — tryckprovning med kvävgas eller härdningsgas

Detta täthetsprovsats (MPN: 650.30.00) är avsedd för systematisk kontroll av läckor i motorklimatanläggningar för köldmedlen R134a och 1234YF. Satsen är konstruerad för användning i verkstäder där man enligt gällande kemikaliesäkerhetsförordning (EU-förordning nr. 307/2008, direktiv 2006/40/EG) ska säkerställa att en klimatanläggning inte fylls med köldmedel innan läckor har åtgärdats. En korrekt utförd täthetsprovning förhindrar okontrollerad avsivning av köldmedel och därmed miljöskada.

Produktfunktion

• Täthetsprovning med tryckmedium: utformat för att använda kväve eller härdningsgas (formningsgas) som testmedium.
• Möjliggör tryckprovning utan påfyllning av köldmedel, så att läckor kan lokaliseras och avhjälpas juridiskt korrekt.
• 3-vägsventil gör det möjligt att välja rätt koppling och mäta trykfallet direkt via manometern för bedömning av läckor.

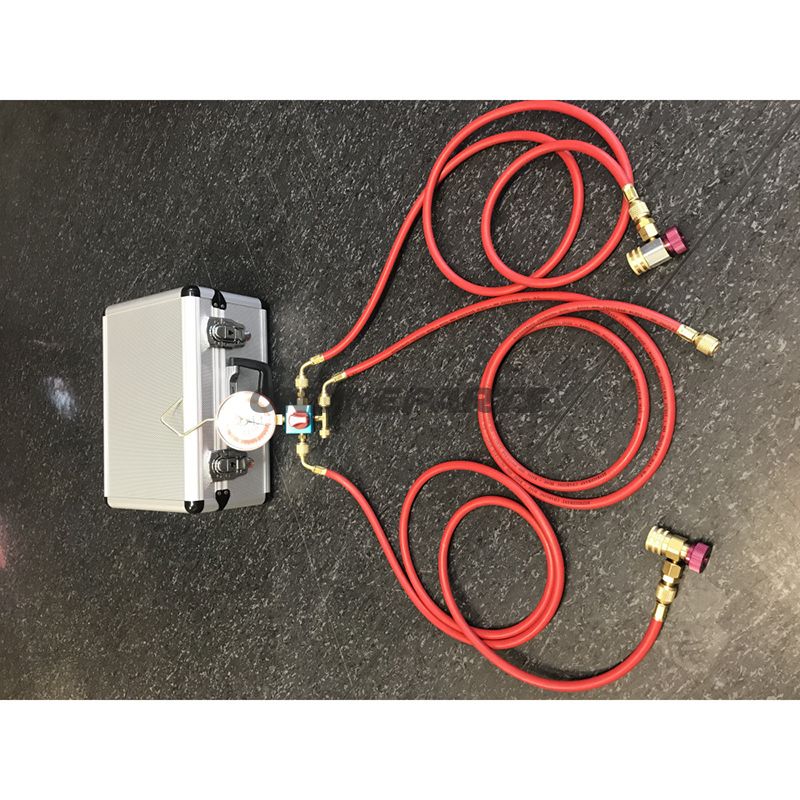

Innehåll och anslutningar

• 3 x 1,8 m högtrycksslangar för anslutning mellan testutrustning och köldkrets.
• Högkvalitativ snabbkoppling för R134a för direkt anslutning till klimatanläggningens serviceventiler.
• Högkvalitativ snabbkoppling för 1234YF för direkt anslutning till klimatanläggningens serviceventiler.
• 3-vägsventil med inbyggt manometer för avläsning av tryck och bedömning av trygfallet över tid.
• Bruksanvisning och robust aluminiumfodral för förvaring och transport.

Materialval och egenskaper

• Högtrycksslangar: tillverkade för att motstå arbetstryck i servicearbete på klimatanläggningar; flexibla och slitstarka för upprepad användning i verkstadsmiljö.
• Snabbkopplingar och fittings: metallutförande med täta kopplingar, dimensionerade till korrekta SAE/G-standarder för att minimera falska läckor vid test.
• 3-vägsventil och manometer: metallisk ventilkropp och kvalitetsmanometer för exakt avläsning och hållbarhet vid upprepade tryckcykler.
• Aluminiumfodral: skyddar komponenterna mot stötar och förorening mellan uppgifter.

Kompatibilitet och nödvändigt tillbehör

• Satsen är kompatibel med köldmedlen R134a och 1234YF; anslutning väljs via 3-vägsventilen.
• För anslutning till gasflaskor och tryckreglering krävs lämpliga flaskavspänningsventiler/tryckreduceringsventiler beroende på testmediet. Föreslagna tillbehörsnummer (exempel på komponenter):
• Fladtrycksreducer för härdningsgas: artikel 656 20 60.
• Flask-/ cylindertryckreduktion för kväve: artikel 656 22 35 (eller alternativt 656 05 94 beroende på leverantörens nummerering).
• Adapter för anslutning G 1/4" → SAE 1/4": artikel 650 02 36, om det behövs för flaskventiler.

Säkerhet och lagstiftning

• Använd alltid testmedium och tryckregulatorer som är godkända för arbetstrycket och kompatibla med härdningsgas eller kväve.
• Följ lokala föreskrifter vid hantering av gasflaskor, och säkerställ passande ventilation vid läckagetestning.
• Som angivits i EU-förordningen får klimatanläggningar inte fyllas med köldmedel vid läckagesökning; denna sats är utformad för att följa denna förordning genom att använda icke-köldmedel testmedier.

Teknisk referens

MPN: 650.30.00. (Det finns inget GTIN angivet för denna vara.)

Beskrivningen vänder sig till mekaniker och fackmän i verkstäder som har erfarenhet av tryckprovning av klimatanläggningar och behov av ett robust, standardsvarande sät till lagstadgad täthetskontroll.
