TÄNDNING TIMING PISTOL DIGITALA LED-TILLBEHÖR

Digital tändningstids-pistol (stroboljus) för justering av förtändning på bensinmotorer

Produktöversikt

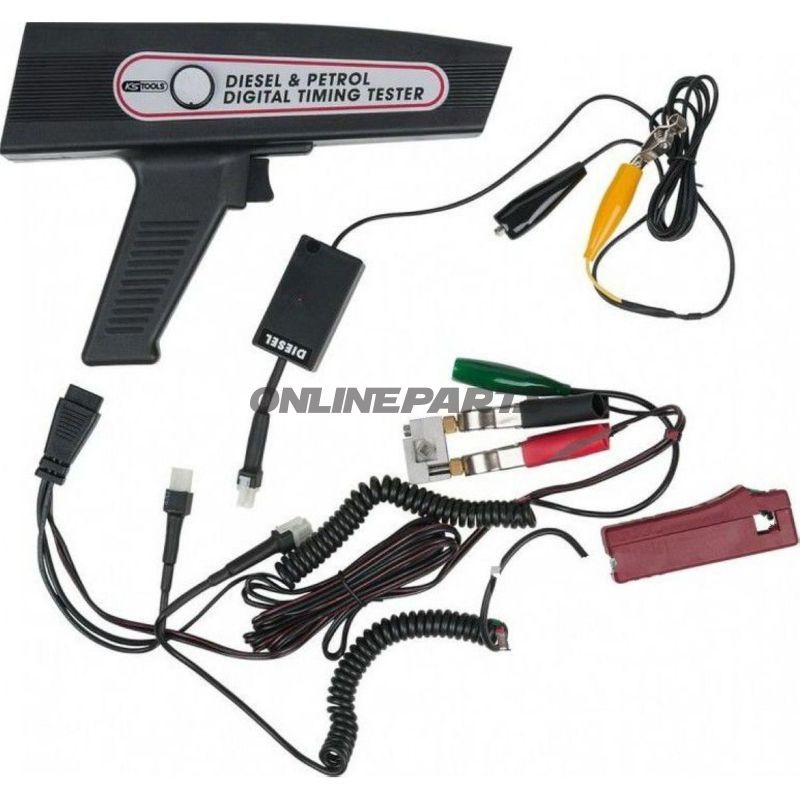

Denna digitala tändningstids-pistol från KS Tools (MPN: 609.01.50, GTIN: 4042146625644) är ett mätningsverktyg för kontroll och justering av tändningstiden (förtändning) på 12 V bensinmotorer. Enheten kombinerar LED/Xenon-blixt till visuell markering av tändhändelsen med inbyggda mätfunktioner som varvtal, mätning av stängt läge (stängvinkel), spänningsmätning och spänningsfallstest.

Vad den gör

• Visar tändhändelsen med extra starka ljusblixtar genom en speciallins, så markeringar på motorens vevhus eller remskiva kan avläsas utan mekanisk märkning.
• Mäts motorens varvtal i området 200–9.999 rpm via den medföljande induktiva klämmans.
• Ger möjlighet att ställa in och kontrollera tändvinkel från 0° till 60° och att utföra stängvinkel-/dwell-test i intervallet 0–99,9 % (med omvandlingstabell).
• Utför spänningsmätning och spänningsfallstest på tändsystemet för felsökning av elektriska problem.

Användning och kompatibilitet

• Lämplig för 12 V-system med högspänningsledande tändkablar på 2-, 3-, 4-, 5-, 6- och 8-cylindriga motorer.
• Kan användas till fördelarbundna 4-takts tändsystem, 2-takts och dubbelgnist-system.
• Särskilt användbar på motorer utan tydlig vinkelmarkering på remskivan, där ljusbaserad tändmarkering är nödvändig.

Material och konstruktion

• Kåpan är utformad i robust plastdesign med användar-/reglknappar och en vridknapp för justering av blinkfördröjning.
• Speciallins och Xenon-ljuskälla ger kraftiga, koncentrerade blink utan krav på extern ljuskälla.
• Levereras med krokodilklämma för strömförsörjning (egen strömförsörjning från batteri via klämmor) samt en induktiv klämma för icke-invasiv avläsning av tändimpulser.

Användning och funktionella detaljer

• Urval av mål-läge görs via en tryckknapp på bakpanelen, medan en vridknapp på huset sidor justerar fördröjningen av blinket för exakt synkronisering.
• Induktiv klämma används för att avläsa varvtal och generera trigger-puls utan direkt elektrisk kontakt med högspänningskabeln.
• Inbyggda voltmeter- och spänningsfallfunktioner hjälper till att lokalisera förluster eller dåliga anslutningar i tändkretsen.

Tekniska mått

• Bredd: 65 mm
• Höjd: 180 mm
• Längd: 270 mm

Målgrupp
Produkten är riktad till mekaniker och erfarna motorcykelentusiaster som har behov av exakt justering och felsökning av tändsystem. Funktionen och de tekniska mätmöjligheterna gör den lämplig för verkstäder och hemmabrukare med kunskap om tändjustering.

Märke och identifikation
Detta verktyg är tillverkat av KS Tools och identifieras med modellnummer (MPN) 609.01.50. GTIN 4042146625644 kan användas för entydig identifikation och lagerhantering.

Anmärkningar
Enheten kräver åtkomst till bilens 12 V-batteri via de medföljande krokodilklämmorna för egen strömförsörjning. Vid användning bör relevanta säkerhetsåtgärder kring högspänningsledningar och roterande delar följas.
