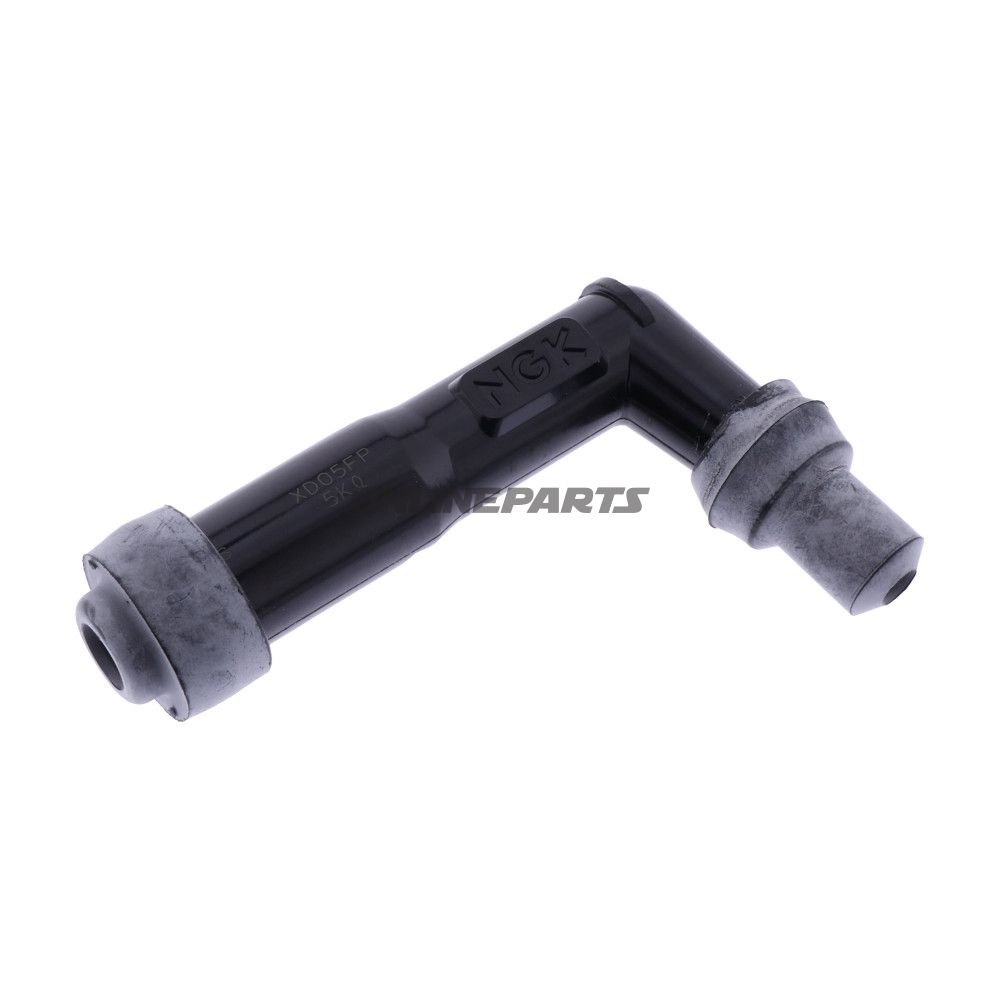

TÄNDSTIFTSLOCK XD05FP SVART NGK

Tändstiftsstift (cap) till tändstift — vinkel 102°, resistansbaserad avstämning

Produkt: Tändstiftsstift XD05FP svart från NGK (MPN: 708.03.34, GTIN: 0087295186411). Detta tändstiftsstift är avsett för anslutning mellan tändstift och tändkabel i förbränningsmotorer där inbyggd interferensdämpning och en robust, väderbeständig konstruktion krävs.

Funktion och användning

Sticket fungerar som den elektriska kontaktpunkten mellan tändstiftet och tändkabeln/terminalen och innehåller ett inbyggt motståndselement för att dämpa radiostörningar (RFI/EMI). Den dämpande resistansen på cirka 5 kiloohm minskar buller över ett brett frekvensområde utan att negativt påverka motorens tändkarakteristik. Den 102° vinkeln på sticket är lämplig för applikationer med begränsat utrymme där en rak cap skulle vara olämplig.

Material och konstruktion

• Isoleringsmaterial: Fenolharpiks — ett isolerande, värmebeständigt plastmaterial, vanligt förekommande i tändkomponenter för dess mekaniska styrka och termiska stabilitet.
• Motståndselement: Keramiskt baserat motstånd, som ger stabil resistansvärde med begränsade förändringar vid belastning och temperaturvariationer.
• Färg och finish: Svart, slät yta med specialdesignad vattentät hölje för att förbättra tätningen mot fukt och föroreningar.
• Terminal: M4-anslutningstråd/gänga för robust mekanisk och elektrisk anslutning.

Tekniska specifikationer

De väsentligaste tekniska specifikationerna är:

• Typ: Cap (tändstiftsstift)
• Gängstorlek vid tändstift: 10–12 mm (passar till de vanliga tändstiftsklingorna)
• Terminalanslutning: M4
• Vinkel: 102°
• Motstånd: 5 kΩ (för interferens)
• Material: Fenolharpiks
• Färg: Svart
• Kabel: Levereras utan integrerad kabel
• Integrerad tändspole: Nej
• Ytterligare: Särskilt vattentätt hölje för förbättrat skydd

Kompatibilitet och monteringsanteckningar

XD05FP är utformad för vanliga tändstift med 10–12 mm gängdiameter och för system som kräver en resistansbaserad RFI-utmattning. Eftersom produkten levereras utan kabel, måste lämplig tändkabel och lämplig skärmning väljas beroende på fordonets krav. M4-terminalen kräver kompatibel kabelsko eller adapter för korrekt anslutning.

Praktiska fördelar i användning

• Inbyggd resistans säkerställer minskat radiostörningar utan synlig påverkan på tändprestanda.
• Fenolharpiks ger god värmebeständighet och stabil mekanisk prestanda i motorutrymmet.
• 102° vinkel och vattentätt hölje gör sticket användbart i trånga och fuktbelastade montageförhållanden.

Obs: Produkten levereras som ett tändstiftsstift utan tillhörande kabel. NGK är tillverkaren av produkten, och modellnumret (MPN 708.03.34) samt GTIN 0087295186411 kan användas vid kontroll av kompatibilitet och vid beställning.
