TÄNDSTIFTSLOCK VD05FML SVART NGK

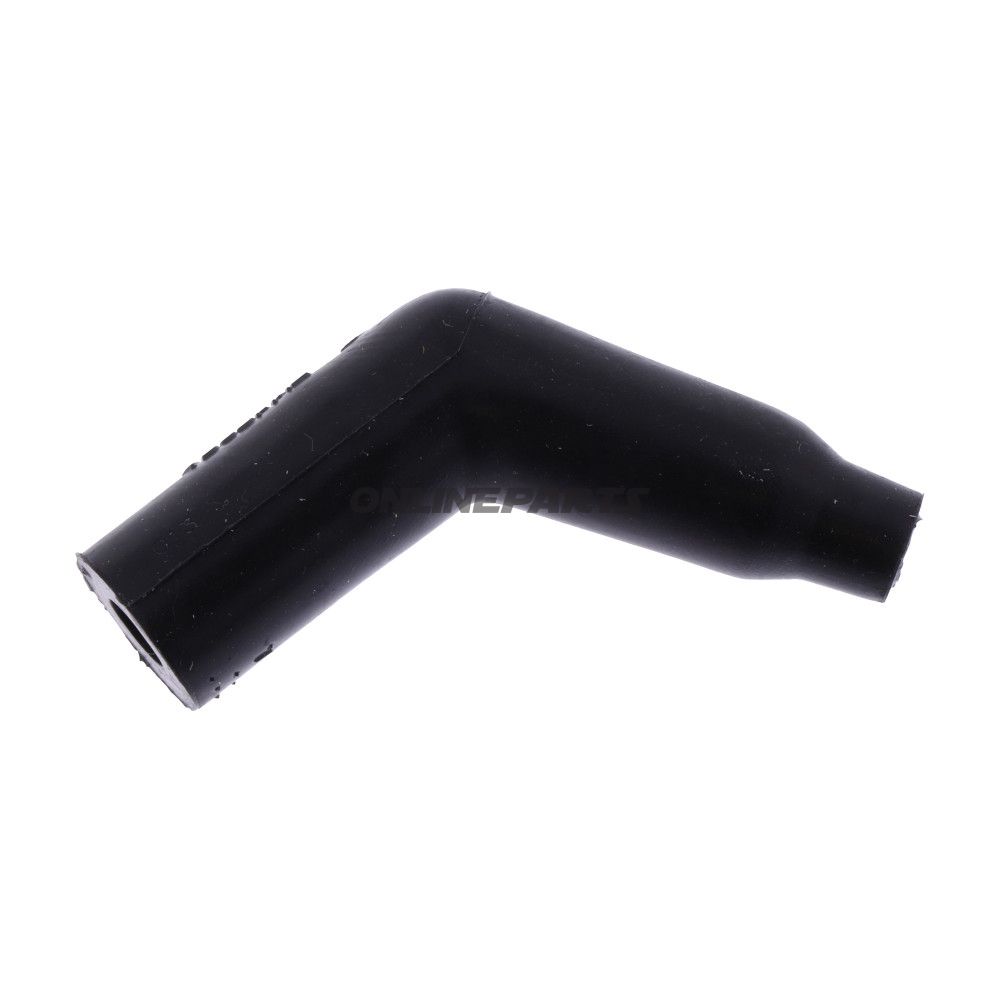

Tändkabelkontakt till motorcykel – vinklad kåpa, 120°, med induktionsmotstånd (NGK VD05FML)

Produkt: NGK tändkabelkontakt VD05FML (MPN: 708.03.29, GTIN: 0087295184271). Denna tändkabelkontakt är utförd i svart gummimaterial och är avsedd för användning tillsammans med NGK-tändkablar och tändsystem där elektromagnetisk störning (EMI) behöver dämpas.

Funktion

• Kontaktens primära funktion är att överföra tändspänning från tändkablar eller anslutning till tändstiftets mitt-elektrod samtidigt som den dämpar elektromagnetisk störning (interferens) från tändimpulserna.
• Det inbyggda induktionsmotståndet (ca 5 kΩ) reducerar radiostörningar utan väsentlig påverkan på tändsystemets driftsäkerhet eller motorns körbeteende.
• Den vinklade kåpan (ca 120°) underlättar kabeldragning och montering i trånga motorutrymmen, samtidigt som den sidemonterade M4-terminalen möjliggör säker elektrisk anslutning.

Material och uppbyggnad

• Kåpa och isolering: Gummimaterial (rubber sheathed) valt för elektrisk isolering och motståndskraft mot vibrationer och oljeförorening i motor- och ledningsmiljöer.
• Motståndselement: Keramiskt baserat motståndselement, vilket säkrar stabilt motståndsvärde under belastning och mindre avvikelse vid temperatur- och spänningsvariationer jämfört med enskilda organiska motståndsmaterial.
• Terminal: M4-anslutningsgänga för fastsättning av ledning eller ringkabelsko.

Teknisk data (sammanfattat)

• Typ: Kåpa (Cap)
• Gängt-tändrör diameter: 10–12 mm
• Terminalanslutning: M4-gänga
• Vinkel: Ca. 120°
• Motståndsvärde: Ca. 5 kΩ (suppressed)
• Inbyggd tändspole: Nej
• Kabellängd: Levereras utan kabel (endast kåpa/kontakt)
• Färg: Svart
• Övrigt: Lång modell med induktionsmotstånd

Kompatibilitet och användning

• Passar till tändstift med gängdiameter 10–12 mm. Kontrollera tändstiftets kåpdiameter och monteringsförhållanden före installation.
• Lämplig för motorcyklar och mindre motorer där dämpning av tändningsstörningar krävs, exempelvis när känslig elektronisk utrustning (radio, ECU, sensorer) finns närvarande.
• För optimal funktion bör stödet användas tillsammans med tändkablar och tändkomponenter från samma tillverkare eller följ tillverkarens rekommendationer för tändningsmotstånd och kapacitans.

Fördelar i praktiken

• Stabil störningsdämpning över ett brett frekvensspektrum tack vare keramisk motståndselement.
• Robust gummiin-poljet kåpa ökar motståndet mot olja, smuts och vibrationer.
• 120° vinkel underlättar kabeldragning i trånga motorutrymmen utan att belasta tändstiftets isolator.

Identifikation: Produkten är märkt NGK och kan identifieras med MPN 708.03.29 samt GTIN 0087295184271. Dessa uppgifter kan användas vid inköp eller vid sökning efter liknande ersättningsdelar.

Monterings- och underhållstips

• Säkerställ ren och torr tändstiftsyta före montering för att säkerställa god kontakt och tätning.
• Använd korrekt moment vid åtdragning av eventuella kabelskruvar till M4-terminalen; överbelastning kan skada gängor eller terminal.
• Undersök regelbundet för sprickor i gummikåpan och tecken på korrosion vid terminalen – byt vid synliga skador för att bevara interferensdämpning och elektrisk säkerhet.

NGK VD05FML (MPN 708.03.29, GTIN 0087295184271) är en tekniskt utformad tändkabelkontakt designad för att ge pålitlig elektrisk kontakt och effektiv störningsdämpning i motorcykelmiljöer utan att ändra motorens driftskarakter.
