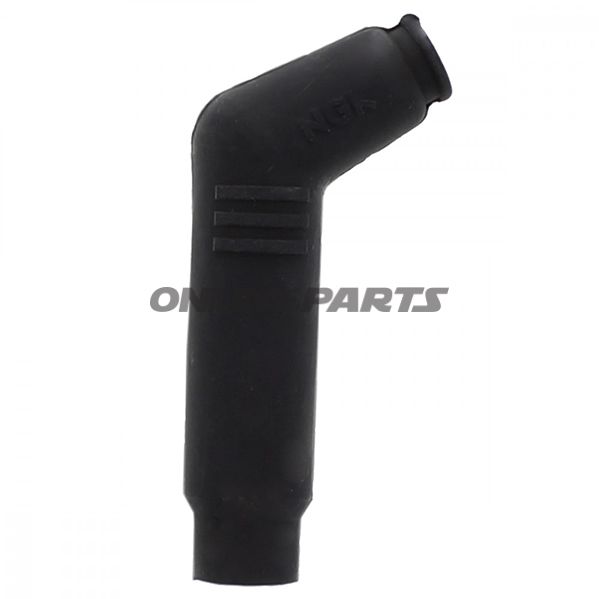

TÄNDSTIFTSLOCK VD05EM SVART NGK

Tändstiftskåpa VD05EM (vinkel 120°) till tändstift - NGK

Produkt: NGK Tändstiftskåpa VD05EM (svart). Denna tändstiftskåpa är utformad för att ansluta tändstiftet till tändkabel/terminal och innehåller en brusdämpande resistans för att motverka elektromagnetisk störning.

Funktion

• Tändstiftskåpan säkerställer elektrisk anslutning mellan tändstift och tändkabel/terminal samtidigt som kontakten isolerar och skyddar anslutningen mot fukt och smuts.
• Inbyggd resistans på ca 5 kΩ dämpar högfrekvent störning (RFI/EMI), vilket minskar störningar i elektronisk utrustning och radioutsignaler utan att väsentligt påverka motorens körbeteende.
• Vinklad utformning på 120° ger möjlighet till mer platsbesparande kabeldragning vid trånga monteringsförhållanden.

Material och konstruktion

• Kåpan är tillverkad i fenolharts (phenolic resin), ett isolerande och värmebeständigt plastmaterial vanligt använt till tändstiftskåpor på grund av goda dielektriska egenskaper och värmebeständighet.
• Motståndet är keramikbaserat för stabilt mot värmebelastning och temperaturändringar, vilket minskar variation i prestanda över tid.
• Färg: svart. Konstruktionen har ingen integrerad tändspole och levereras utan kabel — avsedd för montering på lämplig kabel/terminal (SAE-anslutning).

Tekniska data

• Typ: Kåpa (Cap)
• Gängdiameter för tändstift: 10 mm eller 12 mm (beror på modell/anpassning)
• Terminalanslutning: SAE-mutter
• Vinkel: 120°
• Motstånd: ca 5 kΩ (dämpande)
• Dämpning: Ja (RFI/EMI-dämpning)
• Material: Fenolharpiks
• Färg: Svart
• Kabellängd: Levereras utan kabel
• Integrerad tändspole: Nej
• Ytterligare anmärkning: Lång version

Kompatibilitet och användning

• Lämplig för motorcyklar och små motorer där en vinkelkåpa (120°) behövs för kabelhantering.
• Använd vid byte där tändstift och tändkabel ska kopplas samman med en kåpa med inbyggd resistans för støjdämpning. Kontrollera gängdiameter och terminaltyp mot befintliga delar vid montering.

Identifiering

• Märke: NGK — kända leverantören av tändsystemskomponenter.
• MPN (tillverkarnummer): 708.00.86 — används för exakt identifiering vid beställning eller reservdelssökning.
• GTIN: 087295184226 — globalt artikelnummer som kan användas i reservdelkataloger.

Noteringar till montörer

• Vid montering: rengör tändstiftsänden och kontrollera emballageytor för att säkerställa tät, korrekt anslutning. Undvik att dra i gängan överdrivet för att skydda gängan och isoleringsmaterialet.
• Den keramiska resistansen är utformad för minimal variation under drift; vid felsökning av tändproblem rekommenderas mätning av kontinuitet och resistans före utbyte.

Produktbeskrivningen baseras på NGK-komponentens tekniska karakteristika och kan användas för bedömning vid underhåll och reservdelssökning. GTIN 087295184226 och MPN 708.00.86 är integrerade för entydig identifikation av denna NGK-tändstiftskåpa.
