TÄNDSTIFTSLOCK SRO5U CHA Alternativ: 7085038

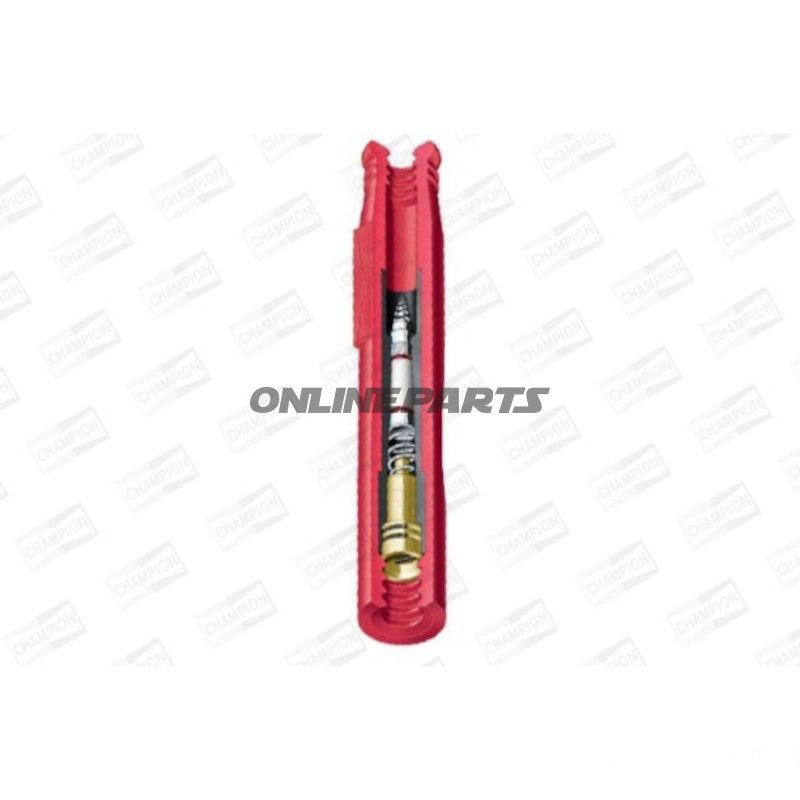

Tändstiftskontakt (SRO5U) till tändstift - Champion

Produkt: Tändstiftskontakt SRO5U från Champion (MPN: 708.03.71, GTIN: 5010874855144). Denna tändstiftskontakt är avsedd att ansluta tändstiftet till tändkabeln/kabeln och säkerställa korrekt elektrisk kontakt samt dämpning av interferens.

Funktion

• Tändstiftskontakten fungerar som kontaktpunkt mellan tändstiftets isoleringsdel och tändkabelns terminal. Den överför tändspänningen från tändkabeln till tändstiftet och ser till mekanisk förankring på tändstiftets gänga eller isolator.
• Den inbyggda resistansen (5 kΩ) ger störningsdämpning av högfrekvent brus, vilket minskar risken för interferens i elektronik och radiosignaler samt minskar elektromagnetisk utsläpp från tändsystemet.
• Designen är rak (0°), vilket betyder att kontakten monteras i förlängning av tändstiftet utan vinkeländring — relevant vid trånga installationsförhållanden där platsen är begränsad.

Material och egenskaper

• Kåpa: Tillverkad i isolerande, värmebeständigt plastmaterial med röd yta. Materialvalet säkerställer elektrisk isolation och motståndskraft mot temperaturer och oljor/kemikalier som vanligt förekommer i motorrummet.
• Elektriskt motstånd: Integrerad 5 kΩ motstånd (suppressor) för störningsdämpning.
• Terminalanslutning: SAE-anslutningsmutter som passar till standard tändkabelterminaler och ger säker mekanisk och elektrisk anslutning.
• Inbyggd tändspole: Produkten innehåller inte en integrerad tändspole.
• Kabel: Levereras utan kabel; kontakten är avsedd att monteras på lämplig tändkabel eller fabriksförtråden ledning.

Tekniska data (sammanfattning)

• Typ: Kåpa (Cap)
• Terminalanslutning: SAE-mutter
• Vinkel: 0° (rak)
• Motstånd: 5 kΩ (suppressed)
• Färg: Röd
• Kabellängd: Utan kabel
• Integrerad tändspole: Nej

Kompatibilitet och användning

• Champion SRO5U (MPN 708.03.71) är en universell tändstiftskontakt utformad för applikationer där en rak (0°) anslutning och störningsdämpning krävs. Den passar till tändkablar med SAE-terminaler och till standard tändstifts-skydd/isolatorer i många motorcykel- och småmotorapplikationer.
• Kontrollera fysiska dimensioner och SAE-mutter på befintlig kabel före montering för att säkerställa korrekt passform.

Säkerhet och montering

• Stäng av tändningen och koppla bort batteriet när du arbetar med tändsystemet för att undvika gnistor och elektrisk stöt.
• Säkra god kontakt mellan SAE-muttern och kabelterminalen; använd korrekt åtdragning utan övervikt för att undvika brott på plastkåpan eller skada kabelterminalen.
• Efter monteringen bör anslutningen kontrolleras för täthet och korrekt elektrisk funktion innan slutlig idriftsättning.

Brand och identifikation

Denna tändstenskontakt är tillverkad av Champion och kan identifieras med tillverkarens nummer (MPN) 708.03.71 och GTIN 5010874855144. Champion nämns som tillverkare i produktens tekniska uppgifter och alternativa referensbeteckningar.

Obs: Tekniska data kommer från tillverkarens specifikationer. Vid osäkerhet om kompatibilitet eller särskilda monteringförhållanden rekommenderas kontroll mot tillverkarens eller fordonets tekniska manualer.
