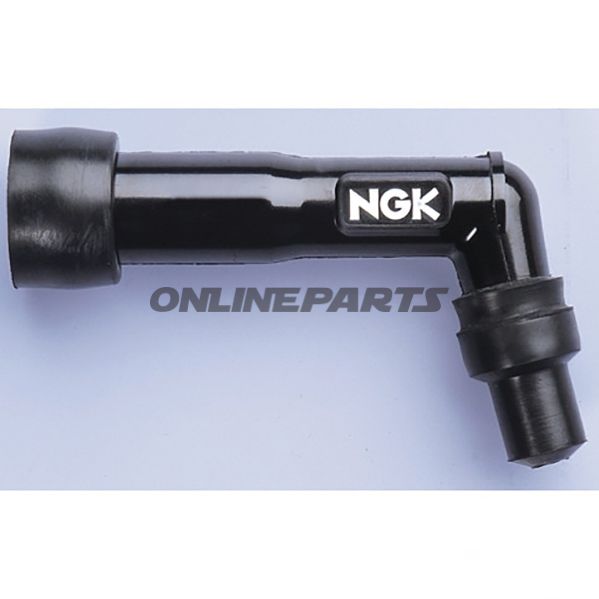

Tändstiftskontakt för tändstift – NGK XD01F (svart)
Produkt: NGK tändstiftskontakt modell XD01F i svart. Märket NGK anges under GTIN: 087295184394 och tillverkarens artikelnummer (MPN) 708.60.10.
Denna tändstiftskontakt är konstruerad för att anslutas direkt till tändstiftets gänga och leder tändningsimpulsen från tändkabeln till tändstiftet samtidigt som elektrisk störning undertrycks. Kontakten innehåller ett inbyggt dämpningsmotstånd, vilket minskar radiostörningar och interferens i bilens/motorcykelns elektronik utan märkbar påverkan på motorns prestanda.
- Funktion: Överför tändspänning till tändstiftet och undertrycker elektromagnetiskt brus (interferens) via en keramisk motståndskärna.
- Störningsdämpning: Undertryckning (suppressed) är inbyggd, med motståndsvärde omkring 1 kΩ, vilket ger bredbandig dämpning av brus.
- Vinkel: Kontakten är utförd med en vinkel på ca. 102°, vilket ofta är praktiskt vid trång montering kring topplock och tändstift.
Material och konstruktion
Kontaktens isolerande komponenter är tillverkade i fenolhartset (phenolic resin) och innehåller en keramisk motståndskärna av hög kvalitet. Kombinationen av keramisk motstånd och fenolmaterial ger stabilt motståndsvärde under belastning och värmebeständighet, samtidigt som materialen har tillräcklig mekanisk styrka för vanligt verkstadsbruk.
Tekniska egenskaper
- Typ: Cap (tändstiftskontakt)
- Passar tändstiftgängdiametrar: 10 mm och 12 mm
- Terminalanslutning: M4 skruvgänga
- Motstånd: Ca. 1 kΩ (dämpad/undertryckt)
- Färg: Svart
- Kabel: Levereras utan kabel
- Integrerad tändspole: Nej
Kompatibilitet och användning
XD01F-kontakten kan användas i situationer där standard tändstiftskontakter med dämpning önskas, t.ex. på motorcyklar och mindre motordrivna fordon med tändstift som kräver en cap-typanslutning och M4-terminal. De angivna gängdiametrarna 10 mm och 12 mm täcker de vanliga måtten för tändstiftsset; vid osäkerhet om passform bör den specifika tändstiftsmodellen kontrolleras före montering.
Monteringsanmärkningar
- Kontrollera korrekt åtdragning och god kontakt på M4-terminalen för att säkerställa tillförlitlig tändning.
- Eftersom produkten levereras utan tändkabel, ska kabel med korrekt kapacitans och resistans användas för att bibehålla störningsdämpningen.
- Vid arbete i trånga motorutrymmen kan 102° vinkelutförande upplevas som praktiskt för att undvika påfrestning på kabeln.
Identifiering: Produkten levereras under märket NGK (gtin 087295184394) och kan hittas via tillverkarens artikelnummer MPN 708.60.10. Dessa referenser är användbara vid kontroll av kompatibilitet och vid beställning av reservdelar.
Om du behöver specifika toleranser eller vill kontrollera kompatibilitet med en viss motor- eller tändstiftsmodell kan uppgifterna om gängdiameter, terminaltyp och vinkel användas för att säkerställa korrekt val.
