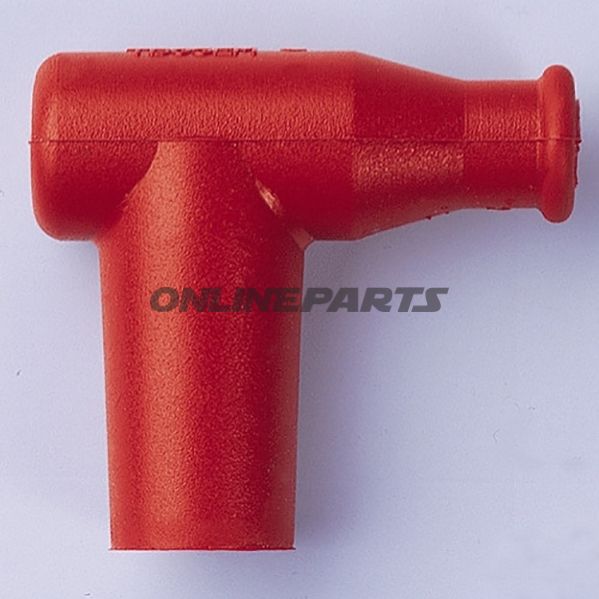

Tändstiftskontakt NGK TB05EM-R (röd) — vinklat 90°-kontakt för tändstift
Produkt: NGK TB05EM-R tändstiftskontakt (röd) från NGK. Varumärket NGK anges med MPN 708.52.85 och GTIN 087295189559.
Denna tändstiftskontakt är utformad för att ansluta tändstift och tändkabel i motorcyklar och andra småmotorapplikationer där en vinklad 90°-kontakt och en 14 mm tändstiftsgängadapter krävs. Kontakten innehåller ett inbyggt störningsdämpande motstånd på ca. 5 kΩ för att minska radiofrekvensbrus från tändsystemet utan att påverka motorns köregenskaper.
- Funktion: Säkerställer elektrisk förbindelse mellan tändstift och tändkabel samtidigt som den undertrycker elektromagnetisk störning (RFI/EMI) från tändimpulser.
- Vinkel och mekanik: 90° utformning som minskar belastning på kabel och tändstift i trängre installationsutrymmen och ger en mer kompakt kabeldragning.
- Terminal: SAE-anslutningsmutter för säker mekanisk och elektrisk förbindelse till tändkabeln.
Materialval och egenskaper
Kontakten är tillverkad i silikon (genomgående högkvalitativ silikon gummi) med ett motståndselement av keramiskt material. Silikonhylsan ger god värme- och kemikaliebeständighet under normala driftstemperaturer för motorcyklar och behåller flexibilitet vid låga temperaturer. Det keramiska motståndselementet säkerställer ett stabilt motståndsvärde med begränsad avvikelse under belastning, vilket ger förutsägbar dämpning av interferensfrekvenser.
Tekniska data
- Typ: tändstiftskontakt (cap)
- Tändstiftsgängadapter: 14 mm
- Terminalanslutning: SAE-anslutningsmutter
- Vinkel: 90°
- Motståndsvärde: ca. 5 kΩ (dämpande element)
- Undertryckning: Ja
- Material: silikon (hylsa) och keramiskt motståndselement
- Färg: röd
- Kabelstatus: utan kabel (endast kontakt)
- Integrerad spole: Nej
Kompatibilitet och användning
TB05EM-R är avsedd för applikationer där 14 mm tändstift och SAE-terminal används. Den passar i standard tändstiftssäten med 14 mm gänga och används vanligtvis på motorcyklar, scootrar och småmotorer med motsvarande tändkonfiguration. Eftersom kontakten levereras utan kabel kan den kombineras med befintliga tändkablar eller eftermonteras med lämpliga kabelsatser. Kontrollera alltid tändstiftets typ och utrymmesförhållanden (vinkel, clearance) före montering.
Praktiska anmärkningar
- Keramiskt motståndselement är valt för stabil elektrisk prestanda över tid; undvik överexponering för mekanisk skada vid montering.
- Silikonhylsor kräver minimal underhåll, men bör inspekteras för sprickor eller deformation vid frekvent demontering.
- Produktens röda färg kan göra det lättare att identifiera tändkablar i trånga motorrum.
Identifiering: NGK (brand) — MPN 708.52.85 — GTIN 087295189559.
