TÄNDSTIFTSLOCK NGK LB01F

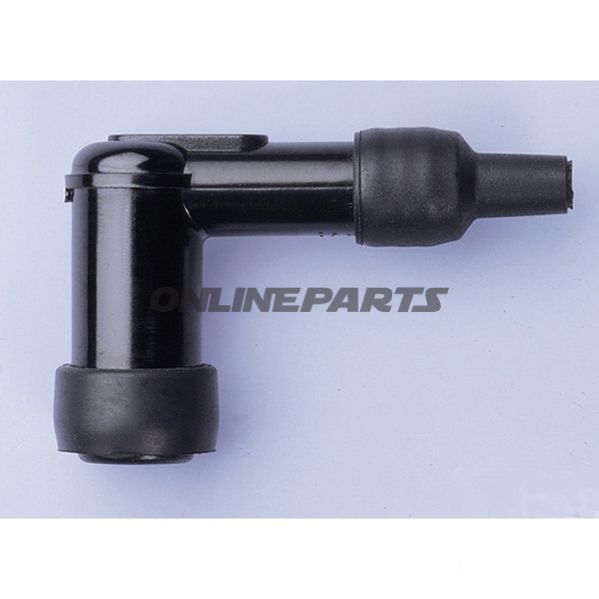

Tändstiftskontakt NGK LB01F (vinkelkontakt, 90°) för tändstift

Produkt: Tändstiftskontakt NGK LB01F i svart från NGK, modellnummer (MPN) 708.53.01. GTIN: 087295183304.

Denna tändstiftskontakt är en 90° vinkelanslutning avsedd för direktmontering på 14 mm tändstift. Kontakten är utförd som en kåpa (cap) utan medföljande kabel och har ett M4-anslutningsgänga till terminal. Konstruktionen innehåller ett inbyggt dämpningsmotstånd på cirka 1 kΩ för undertryckning av elektromagnetiska störningar (RFI/EMI) utan att påverka tändningskarakteristiken nämnvärt.

• Funktion: Säkerställer förbindelse mellan tändspole/kabel och tändstift samtidigt som brus och störningar i tändsystemet dämpas. Det inbyggda keramiska motståndet behåller ett stabilt resistansvärde under värme- och belastningspåverkan, vilket minskar risken för radiostörningar och interferens med elektronisk utrustning.
• Material: Yttre kapsel i svart fenolharts (phenolic resin) med god elektrisk isolering och värmebeständighet. Motståndselementet är tillverkat i högkvalitativt keramiskt material för stabilitet över tid.
• Egenskaper:
  • Vinkel: 90° för platsbesparande montering i trånga utrymmen.
  • Gänga/diameter: passar 14 mm tändstift.
  • Terminalanslutning: M4-anslutningsgänga.
  • Motståndsvärde: ca. 1 kΩ (dämpande typ).
  • Färg: svart.
  • Utan integrerad tändspole och utan kabel (levereras som kontakt/kåpa).

Kompatibilitet och användning: NGK LB01F är designad för användning på bensindrivna motorer med 14 mm tändstift där en vinkelkontaktlösning önskas med hänsyn till utrymme eller kabeldragning. Det inbyggda motståndet gör kontakten lämplig i system där RFI-undertryckning är nödvändig, t.ex. på motorcyklar med känslig elektronisk utrustning eller radiosystem. Kontrollera alltid tändstiftets gängstorlek och elektriska krav före montering.

Monteringsanvisningar: Säkerställ korrekt tätyta mot tändstiftet och att M4-terminalen är fastsatt med lämpligt moment för att garantera god elektrisk kontakt. Eftersom kontakten inte levereras med kabel, använd lämplig högspänningsledning och gummigenomföring enligt tillverkarens anvisningar. Undvik att ändra motståndselementet eller borra i kåpan, då detta kan försämra både isolering och stördämpning.

Tekniska data (sammanfattning):

• Typ: Cap (kåpa-kontakt)
• Tändstiftsdiameter: 14 mm
• Terminalanslutning: M4-gänga
• Vinkel: 90°
• Motstånd: ca. 1 kΩ (dämpande)
• Undertryckande RFI/EMI: Ja
• Material: Fenolharts (phenolic resin) med keramiskt motståndselement
• Färg: Svart
• Kabel: Levereras utan kabel
• Integrerad tändspole: Nej

Märke och identifikation: NGK anges som tillverkare i produktdata, och varan identifieras med MPN 708.53.01 och GTIN 087295183304. Dessa nummer kan användas för att verifiera kompatibilitet och spårbarhet vid beställning eller vid utbyte i verkstaden.

Observera: Denna beskrivning fokuserar på tekniska egenskaper och korrekt användning. Om du är osäker på kompatibilitet med en specifik motorcykelmodell rekommenderas att jämföra MPN/GTIN eller konsultera teknisk dokumentation från NGK eller fordonets verkstadshandbok.
