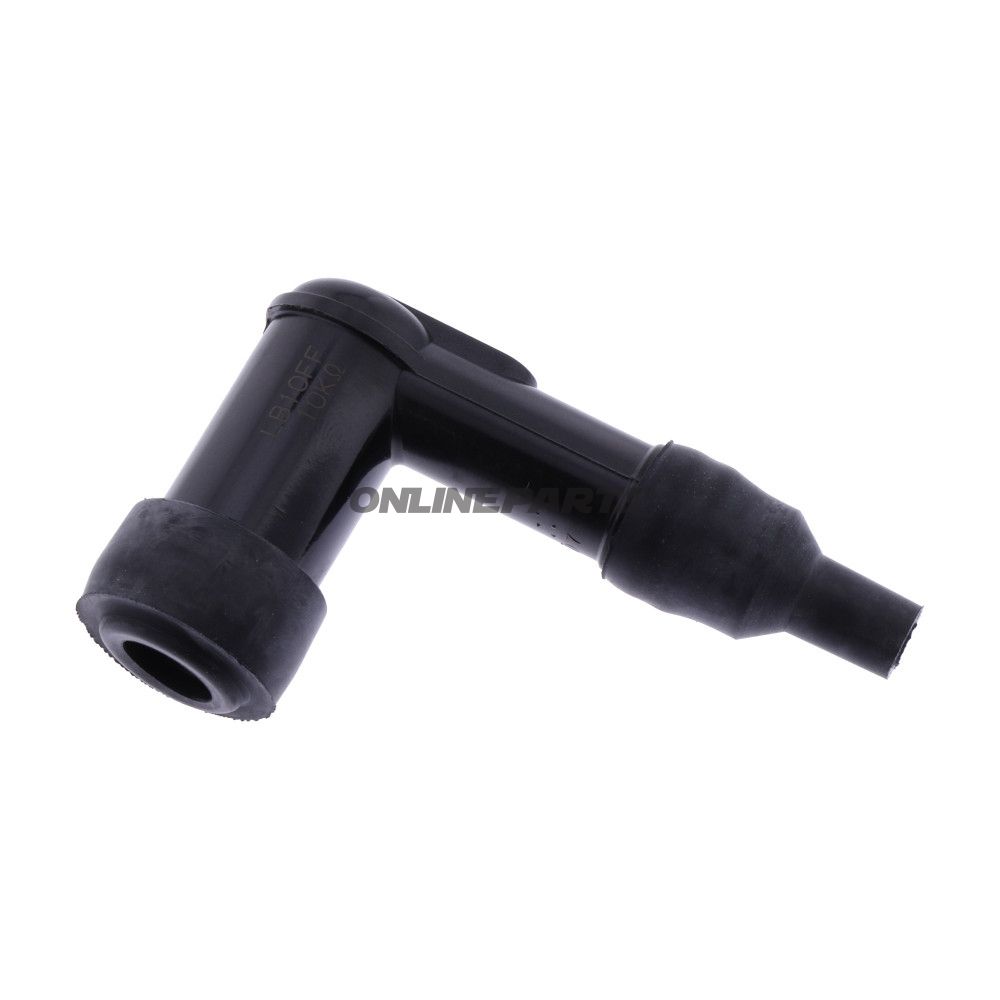

TÄNDSTIFTSLOCK LB10FF SVART NGK

Tändkabelstuss LB10FF 90° – svart, dämpad kontakt till NGK tändstift

Produkt: Tändkabelstuss LB10FF i svart från NGK (MPN: 708.02.98, GTIN: 0087295183595). Denna tändkabelstuss är utformad som en vinklad (90°) kapselkontakt för direkt montering på tändstift med 14 mm gängdiameter och är tillverkad för användning tillsammans med NGK-tändstift.

Funktion

• Kontakten fungerar som fysisk koppling mellan tändstift och tändstift och leder högspänningsimpulsen från tändkabeln till tändstiftet.
• Inbyggd dämpningsmotstånd (10 kΩ) dämpar elektromagnetisk störning (RFI/EMI) över ett brett frekvensspektrum utan att märkbart påverka motorens körbeteende.
• 90° vinkelkonstruktionen gör kontakten lämplig i trånga motorutrymmen eller där kabeldragningen kräver en rätvinklig utgång från tändstiftet.

Material och konstruktion

• Skalmaterial: Fenolharpiks, valt för god dielektrisk isolering och mekanisk stabilitet vid tändstifts-temperaturer.
• Motståndselement: Keramiskt motståndsmaterial som minskar variation i motståndsvärdet under belastning och säkerställer stabil dämpning över tid.
• Färg: Svart ytbeläggning för vanlig visuell kompatibilitet med övriga motorkomponenter.

Tekniska data (sammanställd översikt)

• Typ: Kapsel (cap)
• Gängdiameter på tändstift: 14 mm
• Terminalanslutning: M4-anslutningsgänga
• Vinkel: 90°
• Inbyggt motstånd: 10 kΩ
• Undertryckande/dämpad: Ja (suppressed)
• Material: Fenolharpiks
• Färg: Svart
• Kabelad: Levereras utan kabel (endast kapsel)
• Integrerad tändspole: Nej
• Ytterligare info: Kompakt typ lämpad för 5 mm stift

Kompatibilitet och användning

• Utformad för att passa på tändstift med 14 mm gänga och kompakta 5 mm stift; använd alltid lämplig tändstifts-typ från NGK eller motsvarande kompatibla modeller.
• Lämplig för motorcyklar och mindre bensinmotorer där platsförhållanden eller kabelriktning gör en 90° lösning nödvändig.
• Använd i system med krav på RFI/EMI-dämpning, t.ex. om elektronik eller radioutrustning påverkas av tändstötar.

Praktiska anmärkningar för mekaniker

• Monteringsgänga och M4-terminal ska kontrolleras för korrekt-passform och kontakttryck vid installation.
• Fenolharpiks kan bli spröd vid kraftig åldrande eller vid varma temperaturer; bedöm tillstånd vid serviceintervaller.
• Eftersom produkten levereras som enskild kapsel utan tändkabel, ska lämplig kabel och dammtätning väljas separat enligt motorens krav.

Identifikation: NGK levererar denna tändstiftstuss under MPN 708.02.98. GTIN 0087295183595 kan användas för lager- och systemidentifikation vid inköp eller reservdelssökning.

Sammanfattningsvis är LB10FF ett kompakt, dämpat tändstiftstuss med keramiskt motståndselement och fenolharpikskonstruktion, utformad för stabil störningsundertryckning och robust mekanisk funktion i trånga installationsförhållanden.
