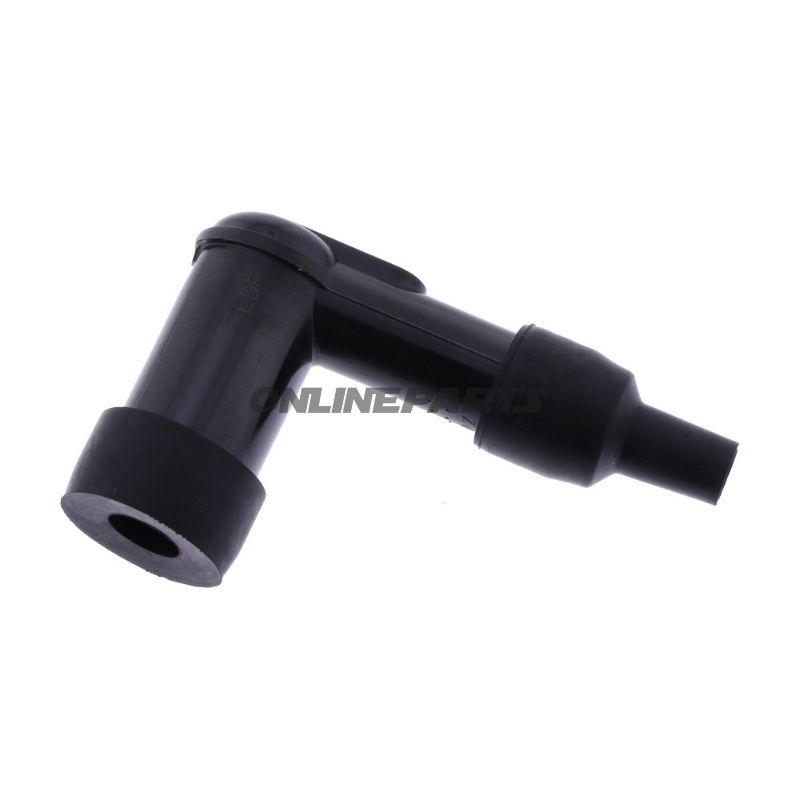

Batterram LD-F 90° till tändstiftskontakt — NGK (svart)
Produktöversikt: Denna tändstiftskåpa från NGK (MPN: 708.03.04, GTIN: 0087295183113) är en 90° vinkelkap som är avsedd för direkt montering på tändstiftet. Den används som anslutning mellan tändstift och tändkabel/terminal och är utformad för att ge elektrisk kontakt samt mekaniskt skydd i motorens tändsystem.
- Funktion: Hättens primära funktion är att överföra tändspänning från kabel/terminal till tändstiftets mitt- och sid- elektrod samtidigt som den skyddar anslutningen mot smuts, fukt och mekanisk belastning. Den 90° vinkeln underlättar kabelhantering i trånga motorutrymmen och reducerar belastning på kabeln vid skarpa böjningar.
- Interferens och brusdämpning: NGK beskriver att deras tändstiftskontakt med inbyggda störningsdämpande motstånd tillsammans med motsvarande NGK-tändstift motverkar störfrekvenser utan att negativt påverka motorens körbeteende. Denna specifika hatt är dock tillverkad av fenolharpiks och anges inte som innehållande inbyggt tändspole eller separat motstånd i själva kapseln.
Material och konstruktion: Hättan är tillverkad av fenolharpiks, ett termohärdande plastmaterial som ofta används till tändstiftskåpor tack vare goda elektriska isoleringsförmågor, värmebeständighet och mekanisk stabilitet. Materialvalet säkerställer en robust kapsel kring tändstiftets isolator och tål temperaturerna i motorområdet under normala driftsförhållanden.
- Färg: Svart.
- Terminalanslutning: M4-anslutningstråd/skruv.
- Genomföringsdiameter till tändstift: Passar tändstift med gängdiametrar angivna som 10 mm och 12 mm (kontrollera den specifika passformen mot motorens tändstiftstyp).
- Vinkel: 90° för förbättrad kabelhantering.
- Kabel: Produkten levereras utan kabel (endast hatt/kappa).
- Inbyggd tändspole/suppression: Inte integrerad i denna hatt.
Kompatibilitet och användning: Hättan är utformad för att användas tillsammans med tändstift och tändkablar i motorcyklar och mindre motorer där en vinklad tändstiftskappa är önskvärd för platsbesparing eller bättre kabelhantering. Även om NGK generellt erbjuder tändstiftskontakter med brusdämpande motståndselement, bör du kontrollera den konkreta tändstiftstypen och krav på motstånd/undertryckning om motorens elektroniska system ställer särskilda krav på RF-störning eller motståndsvärde.
Tekniska data (sammanfattat):
- Typ: Kappa (cap)
- Gängdiameter (till tändstift): 10 / 12 mm
- Terminalanslutning: M4
- Vinkel: 90°
- Material: Fenolharpiks
- Färg: Svart
- Kabel: Utan kabel
- Inbyggd tändspole: Nej
Noteringar till mekaniker och tekniker: Vid utbyte eller montering i tändsystemet, kontrollera nära passform mot tändstiftets isolator och att M4-terminalens anslutning är korrekt åtdragen och korrosionsskyddad. Om systemet kräver ett särskilt motståndsvärde för RF-utsläckning, använd rätt NGK-motståndsvariant eller ett komplett tändstiftskontakt med specificerat motståndselement.
Identifiering: Produkten marknadsförs av NGK under MPN 708.03.04 och kan kännas igen på GTIN 0087295183113.
