Tändningsomkopplare

Tänd-/avstängningskontakt för 12 V motorcyklar (vridkontakt med säkerhetslås)

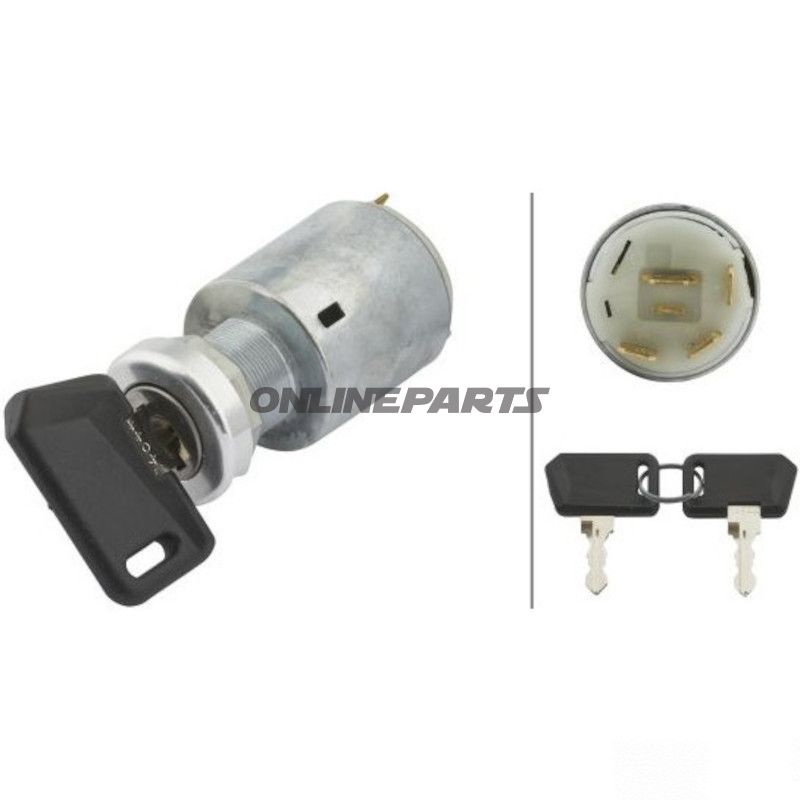

Produktöversikt: Denna tänd-/avstängningskontakt från Hella (MPN: 145.12.51, GTIN: 4082300040913) är en mekanisk vridkontakt avsedd för 12 V elsystem på motorcyklar och liknande fordon. Den kombinerar tändningsfunktion och startfunktion i en enhet, inklusive mekanisk säkerhetslåsning och två nycklar med plastöverdrag.

• Funktion: Vridkontakten styr tändning och start via fyra lägen: 0 = av (nyckel kan dras ut), 1 = särskilda förbrukare anslutna, 2 = tändning aktiverad, 3 = start (startmotor) där särskilda förbrukare är frånkopplade. En inbyggd mekanism förhindrar upprepad start (anlasswiederholsperre).
• Nyckelfunktion: Levereras med två nycklar med plastöverdrag. Nyckeln kan dras ut i läge 0. När kontakten flyttas från läge 3 (start) fjädrar den tillbaka till läge 2, så startaktiveringen inte hålls kvar.

Elektriska specifikationer och belastbarhet (12 V):

• Klemme 15 (tändning): maks. 25 A
• Terminal 50 (start): maks. 50 A
• Terminal 75 (särskilda förbrukare/tillbehör): maks. 20 A

Material och design

Kontakten är utförd med metalkontakter och plastkåpa för nycklarna. Valet av material är inriktat på hållbar elektrisk förbindelse och mekaniskt motstånd mot upprepad användning. Metalkontakterna säkerställer låg kontaktmotstånd under belastning, medan plastöverdraget på nycklarna förbättrar grepp och minimerar slitage på nyckelringen. Konstruktionen är mekaniskt enkel och lämplig för verkstadsmiljöer där åtkomst för utbyte och underhåll krävs.

Kompatibilitet och användning

• Designad för 12 V system, typiskt motorcyklar, mopeder och små motoriserade fordon.
• Kontaktornas strömbärande kapacitet bör matchas med fordonets förbrukare; särskilt startströmmen går via terminal 50 (upp till 50 A).
• Lämplig som reservdel vid sliten eller defekt tändningskontakt, när kraven på fysisk dimensionering och terminalkonfiguration överensstämmer med fordonets befintliga monteringspunkt.

Installation och anmärkningar till mekaniker

• Kontrollera terminalmärkningar och ledningsdragning före montering för att säkerställa korrekt anslutning av klemme 15, 50 och 75.
• Vid hög startström rekommenderas kontroll av tillståndsreläer och säkringar i elsystemet för att undvika överbelastning.
• Då fjäderretur från läge 3 säkerställer att start inte hålls kvar, bör installationsriktningen ta hänsyn till mekaniskt spel för nyckelmanöver.

Märke och identifiering: Hella anges som tillverkare/märke; produkten finns under MPN 145.12.51 och GTIN 4082300040913, vilket kan användas för dokumentation vid inköp och reservdelsidentifiering.

Kort slutsats: Hella tändnings-/startkontakt (145.12.51, GTIN 4082300040913) är en mekanisk vridkontakt för 12 V system med fyra lägen, säkerhetslås och två nycklar. Den är designad för mekanisk robusthet och tydlig elektrisk kapacitet (25 A / 50 A / 20 A på respektive terminaler) och är lämplig som reservdel för fordon där dessa elektriska och mekaniska specifikationer matchar.
