Tändningsomkopplare

På/av-omkopplare (tryckknapp) för 22 mm panelmontering

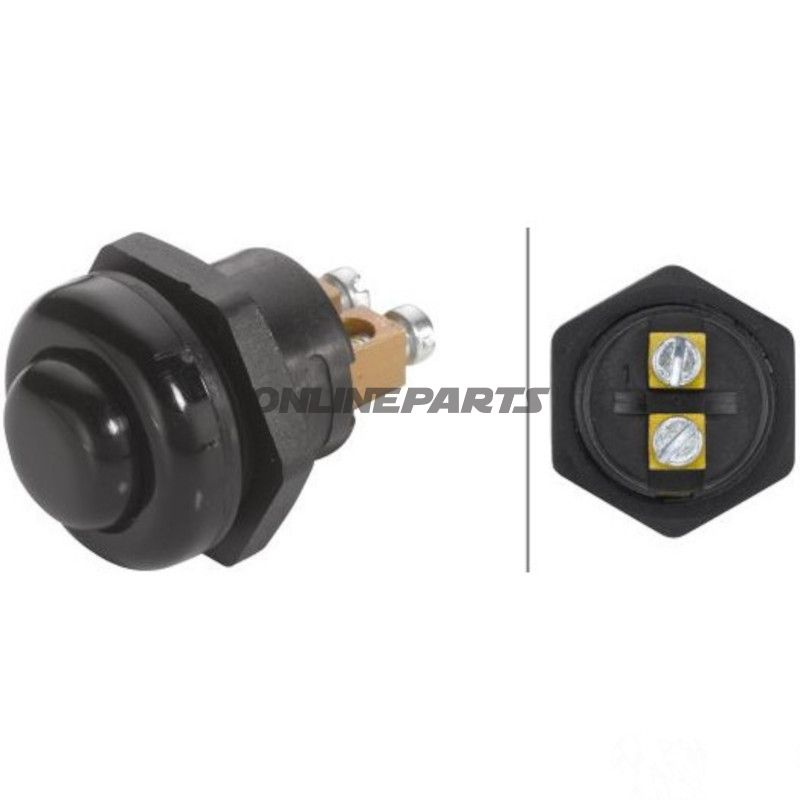

Denna på/av-omkopplare från Hella (GTIN: 4082300190809, MPN: 145.20.51) är en tryckaktiverad start-/tändningskontakt utformad för panelmontering. Produkten är avsedd för applikationer där en enkel, robust tryckknapp med slutande funktion ska styra tändning eller startkrets på fordon eller maskiner.

Funktion och användning

• Tryckaktivering (pressostat): knappen aktiveras genom att trycka, och kontakten är utförd som slutare (normalt öppen, sluter vid tryck).
• Lämplig som tändnings- eller startkontakt i motorcyklar, små fordon eller industriella applikationer där enkel on/off-styrning krävs.
• Monteras i ett 22 mm monteringshål i paneler med maximal väggtjocklek 7 mm.

Material och konstruktion

• Knappen är utförd i svart plast/kompositmaterial, valt för motståndskraft mot slitage och vanlig mekanisk belastning vid upprepad användning.
• Monteringsmetod: skruv-/fästelement som säkerställer en fast och vibrationsstabil installation i paneler.
• Elektriska anslutningar: två terminaler/anslutningar för enkel in- och utgångsanslutning.

Elektriska specifikationer och hållbarhet

• Kortvarig belastbarhet vid 12 V: 12,5 A.
• Kortvarig belastbarhet vid 24 V: 6,25 A.
• Designad för kortvariga startströmmar och signalpåverkan; kontinuerlig strömföring bör bedömas i förhållande till de angivna maxströmvärdena.

Kompatibilitet och installation

• Monteringshål: 22 mm — vanlig standardstorlek i instrumentpaneler och kontrollboxar.
• Paneltjocklek: stöder upp till 7 mm, vilket täcker de flesta lätta kontrollpaneler på motorcyklar och små fordon.
• Tvåpoliga terminaler gör anslutning enkel; se till korrekt säkring och kabeldragning i enlighet med fordonets elsystem.

Praktiska anmärkningar för mekaniker

• Kontrollera att den kortvariga strömkapaciteten passar den avsedda belastningen (särskilt vid startreläer eller styrströmmar med höga toppar).
• Vid montering i vibrationsutsatta miljöer rekommenderas korrekt moment vid åtdragning och eventuell låsmutter, så att kontakten inte lossnar över tid.
• Hella-numret (MPN 145.20.51) och GTIN 4082300190809 kan användas vid sökning efter kompatibla reservdelar eller korsreferenser.

Varumärke och identifiering

Produkten är från Hella, en välkänd leverantör av elektrisk utrustning och kontakter för fordonsindustrin. Hella MPN 145.20.51 ger den tekniska identifieringen, medan GTIN 4082300190809 kan användas vid lagerstyrning och inköp.

Sammanfattning

Den svarta tryckknappen från Hella är en enkel och mekaniskt robust på/av-lösning för panelmontering (22 mm) med två terminaler och kortvarig strömkapacitet på 12,5 A vid 12 V och 6,25 A vid 24 V. Den passar för applikationer där en pålitlig tryckbrytare med skruvfäste önskas. Använd MPN 145.20.51 och GTIN 4082300190809 vid beställning eller reservdelssökning.
