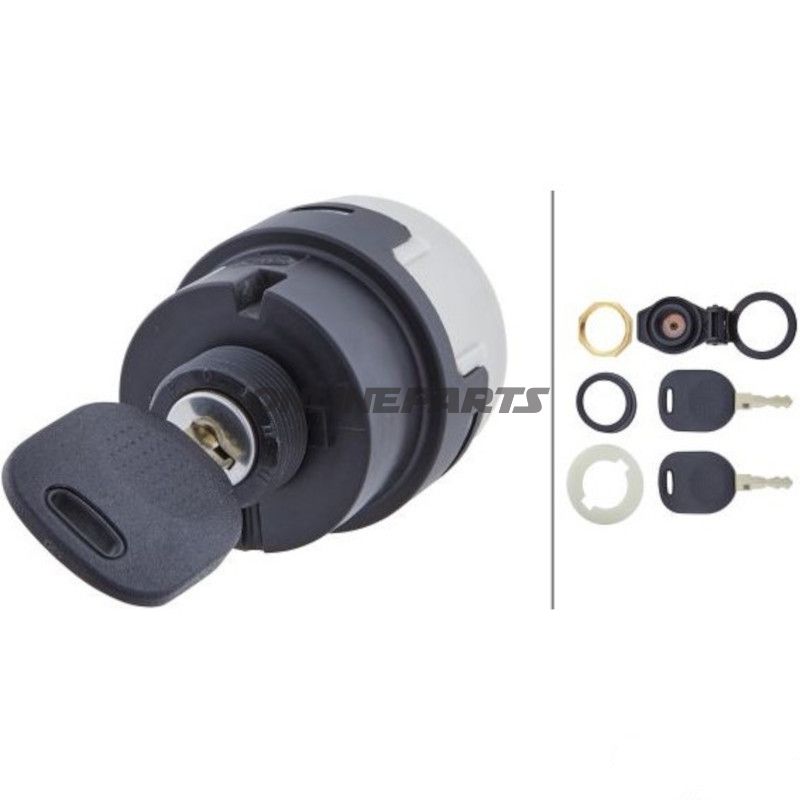

Tändningskontakt med startspärr för motorcykel — Hella modell 145.13.43 (1450806)
Produktöversikt: Denna tändningskontakt från Hella (MPN: 145.13.43, GTIN: 4082300054859) är en 10-polig tänd-/startkontakt med lock och säkerhetslås designad för fordon med 12/24 V-system. Den kombinerar vridaktivering med mekanisk nyckelfunktion och integrerad startspärr för att styra tändning, förvärmning och startsekvens.
- Varumärke: Hella
- MPN: 145.13.43
- GTIN: 4082300054859
- Typ: 10-polig tänd-/startkontakt med lock och två nycklar (plastkapsel)
- Driftsform: Drehkontakt
Funktion och drift:
Kontakten har fem fasta lägen: P (parkeringsljus), 0 (av), 1 (körposition), 2 (förvärmning/glödning) och 3 (start/ankoppling). Nyckeln är avtagbar i P- och 0-lägena. Från position 2 och 3 finns det återkast (fjäderretur) för att säkerställa att startmotorn inte förblir engagerad efter att motorn startats. Växelfunktionerna täcker tändning, förvärmning (viktigt vid diesel/glödssystemer) och aktivering av startmotorn.
Elektriska specifikationer och belastning:
Kontakten är specificerad för både 12 V och 24 V system. Belasbarheten på de enskilda terminalkombinationerna anges som följer (12 V / 24 V):
- Kabel 30 med 58: 8 A
- Kabel 30 med 15/54: 35 A (12 V) / 17,5 A (24 V)
- Kabel 30 med 19: 60 A (12 V) / 30 A (24 V)
- Kabel 30 med 17: 60 A (12 V) / 30 A (24 V)
- Kabel 30 med 50a: 60/18 A (12 V) / 40/5 A (24 V) — anger skilda belastningsscenarier för denna terminal
Material och mekaniska egenskaper:
Hella använder korrosionsbeständiga metallkomponenter till de elektriska kontakter och en plastbelagd nyckel för komfort och isolering vid användning. Locket skyddar kontakten mot smuts och väder, och säkerhetslåset ökar mekaniskt skydd mot obehörig manövrering. Vridmekanismen är konstruerad för upprepad användning med fjäderretur i startlägen för att förhindra oavsiktlig kvarhållning av startmotorn.
Kompatibilitet och användning:
Denna enhet är lämplig för fordon och motorcyklar som kräver en 10-polig tänd-/startkontakt med de angivna elektriska belastningsvärdena och fem kontaktställ. Kontrollera alltid systemspänningen (12 V eller 24 V) och terminalnumrering i ditt fordons elschema innan utbytese för att säkerställa korrekt anslutning. På grund av den höga belastningen på vissa terminaler är kontakten lämplig för system med separat glöd-/startströmförsörjning.
Säkerhet och installation:
- Montering bör utföras av fackpersonal eller erfarna mekaniker med kännedom om fordonets elektriska system.
- Koppla ur batteriet innan utbyte för att undvika kortslutning.
- Kontrollera terminalnumrering och kabeldragning vid utbyte för att undvika felanslutning.
Obs: Produkten levereras med två nycklar med plastkappa. GTIN och MPN är inarbetade för entydig identifiering vid reservdelsbeställning och kompatibilitetstest.
