Tail Light Cluster 3-Part Jok

Vänster baklykta, trekammarsarmatur för släp/dagfordon

Detta är en trekammars baklykta från Jokon (modell 102.98.83, GTIN 10.6014.121) avsedd för montering på vänster sida av släp eller lätta fordon. Armaturen kombinerar baklykta, bromsljus och blinkers i en modul och kan levereras med utbytbart ljuslins, så att registreringslyse kan tilläggas vid behov.

Funktion och användning

• Multifunktionsenhet med slutfunktion, broms- och blinkfunktioner. Färger: röd (slut- och bromsljus) och gul (blinkers). Möjlighet för vit lins till registreringslyse vid utbyte av medföljande ljuspanel.
• Designad för monteringssidan: vänster. Produkten uppges som ersättning för Jokon BBS 510 / 516-serien.
• Elektrisk anslutning sker via flat kontakt (flatstikanslutning), vilket är standard i släpvagns- och husvagnsinstallationer.

Material och konstruktion

• Armaturens hus och linser är utförda i hård plast med linsedesign åtskild i tre kamrar för att säkerställa tydligt åtskilda ljussignaler (röd/gul/vit). Materialen är valda för motståndskraft mot vibrationer och vanlig väderbelastning vid vägdrift.
• Linserna är utbytbara, så registreringslyse kan aktiveras genom att montera den medföljande vita linsen. Detta underlättar anpassning utan att ändra själva armaturen.
• Flatstikförbindelsen ger en enkel, mekaniskt robust elektrisk kontakt, lätt att byta ut eller reparera vid behov.

Mått och tekniska data

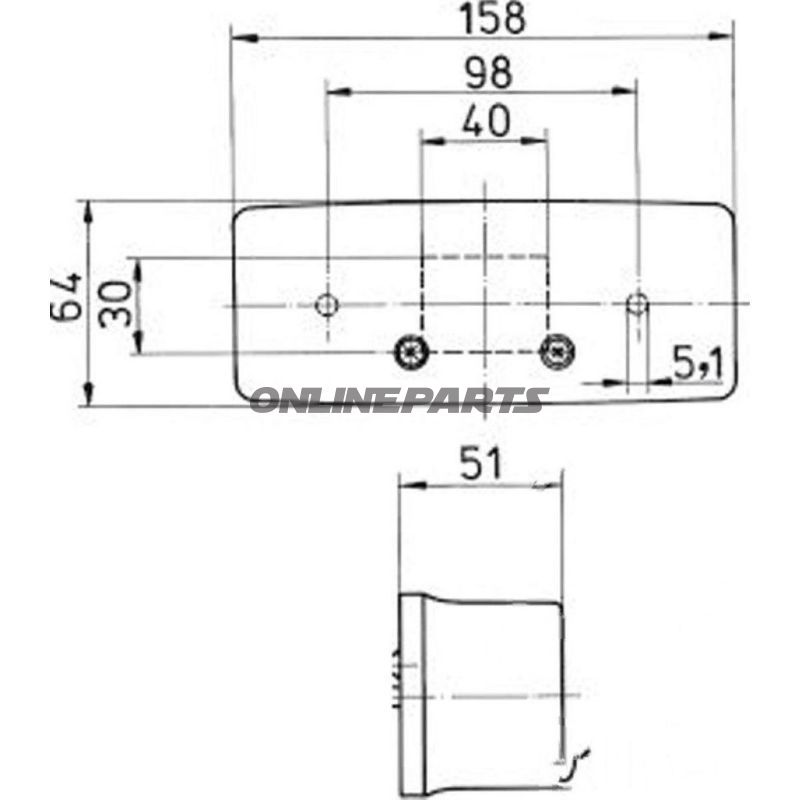

• Yttermått (B x H x D): 158 x 64 x 51 mm.
• Ljusfunktionen styrs av följande lampor: 2 x P21W till röd (slut-/bromsljus) och 1 x R10W till blinkers eller registreringslyse beroende på konfiguration.
• Typgodkännande: E-märkning angiven (E1 01559, E1 0153329), vilket visar att produkten uppfyller relevanta godkännandekrav för vägbruk i EU.

Kompatibilitet och montering

• Passar till fordon och släpvagnsinstallationer som använder standard P21W/R10W lampor och flatstikanslutning. Kontrollera pol- och färgfördelning i ledningsnätet vid utbyte.
• Monteras med tillgängliga förborings- eller skruvpunkter på fordonets karosseri eller hållare; se till att korrekt tätning mot inträngning av vatten vid monteringsytan.

Praktiska fördelar för mekaniker och ägare

• Enkel utbyte av lins och lampor gör underhåll och anpassning snabb i verkstaden.
• Standard flatstik gör elektrisk felorsakssökning och byte av armatur enkel.
• Kompakta mått och tydligt åtskilda kamrar säkerställer tydliga signaler i trafiken.

Produktidentifikation

Producent: Jokon. Fabriksnummer (MPN): 102.98.83. GTIN: 10.6014.121. Dessa koder kan användas för att hitta teknisk dokumentation, reservdelar och typgodkännande uppgifter.

Notera: Se till att kontrollera korrekt sida (vänster) vid beställning och bekräfta lamptypstorlek och elektriska anslutningar i förhållande till ditt fordons ledningsnät.
