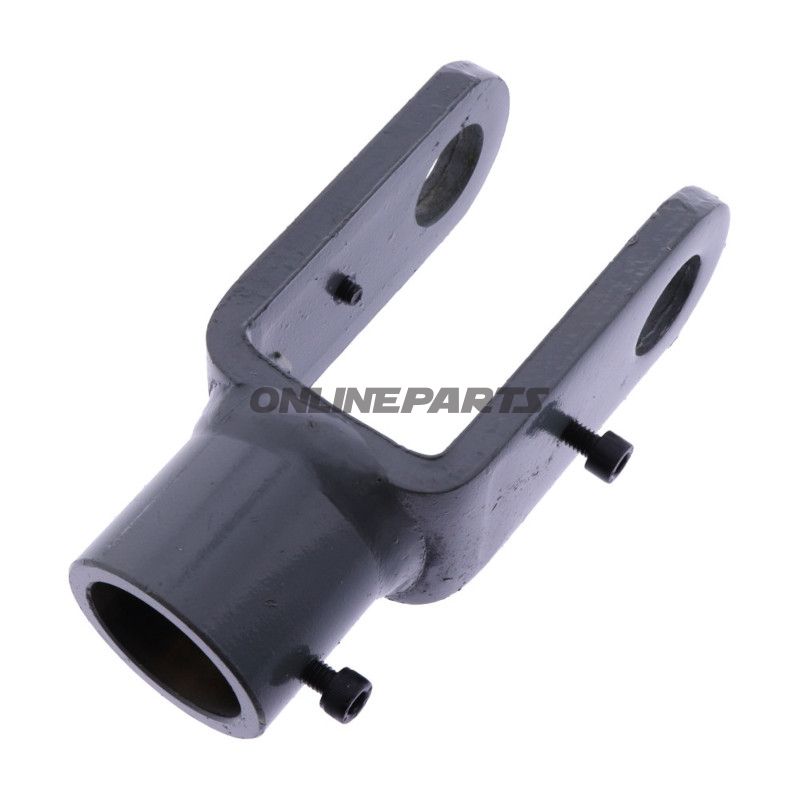

Chain wheel holder for hydraulic cylinder — JMP 3500 HK (C-030-T40000-20)
Produktöversikt: Denna kedjeförhållare från JMP är en reservdel utformad för användning tillsammans med cylinderns kolvstång på plattformstypen 3500 HK. Modellen anges som C-030-T40000-20 och motsvarar JMP-originaldelen J09030024246. Tillverkarens artikelnummer (MPN) är 652.31.14.
Funktion: Kedjeförhållarens primära funktion är att säkerställa korrekt ledning och stöd för kedjan vid cylinderns kolvstång. Den håller kedjan i position, minskar lateral rörelse och minskar slitage på både kedja och närliggande komponenter vid upprepade rörelser av cylindern. Konstruktionen ger en stabil fästanordning för kedjan och hjälper till att upprätthålla korrekt spänning under drift.
Material och konstruktionsegenskaper:
- Materialval: Tillverkad i material som är avsedda för mekanisk belastning och motståndskraft mot friktion; JMP anger denna typ av delar som originalreservdelar, där material väljs för hållbarhet under industriell användning.
- Ytbehandling och toleranser: Delens dimensioner och ytfinish är anpassade för montering på kolvstångens säte, så passform och rörelse sker utan oönskat spel. Dimensionerna L/B/H är cirka 155 × 70 × 50 mm.
- Montering: Utformad med fasta monteringsytor och precisionsytor mot kolvstångens säte för att minska rörelse och belastningspunkter.
Kompatibilitet och användningsområde:
- Specifikt lämplig för plattformstyp 3500 HK och tillhörande hydrauliska kolvstång.
- JMP-originalreferens J09030024246 anger att delen är avsedd som direkt reservdel till system från samma tillverkare.
Tekniska fördelar med konstruktionen:
- Reducerar lokalt slitage på kedja och kolvstång genom att säkerställa jämn keddeföring.
- Robust fysisk utformning minskar deformation vid upprepade belastningar.
- Exakt passform minskar behovet av löpande justeringar efter installation.
Praktiska anmärkningar för mekaniker:
- Kontrollera ytor för smuts och korrosion före montering för att säkerställa god kontakt mellan säte och hållare.
- Vid utbyte använd JMP:s MPN 652.31.14 eller JMP-originalnumret J09030024246 för att säkerställa kompatibilitet.
- Eftersom delar till hydrauliska system direkt påverkar systemets funktion bör moment och fästeprocedurer följa tillverkarens anvisningar.
Produktidentifikation: Märke: JMP. MPN: 652.31.14. GTIN anges inte för denna komponent.
Om du behöver ytterligare teknisk information (materialspecificeringar, monteringsanvisning eller kompatibilitetslista) kan dessa ofta tillhandahållas via JMP:s reservdelsdokumentation eller leverantörens tekniska support.
