Koppling A med utvändigt gänga, 1/2" – en handmanövrerad snabbstängande koppling (PN 16)

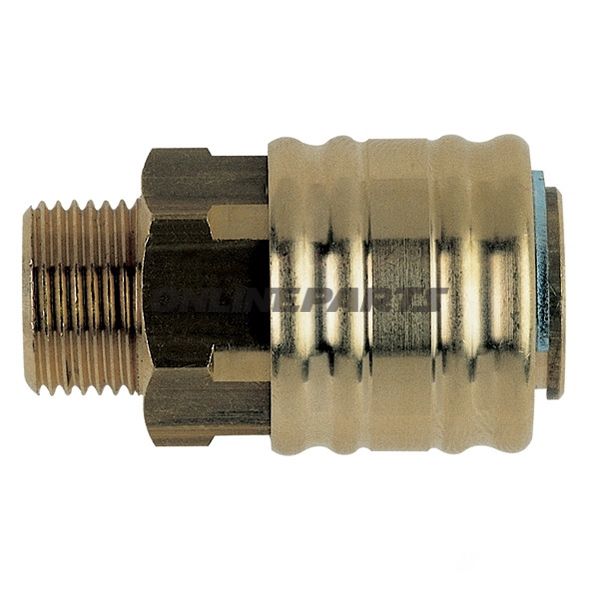

Produkt: Koppling A Gänga 1/2 tum från EWO (MPN: 656.05.10, GTIN: 4030875000375). Denna enhands snabbstängande koppling är avsedd för trycklufts- och hydraulanslutningar där en kompakt, snabb och säker förbindelse krävs.

Funktion och drift

• Enhandsmanövrering: Kopplingen kan anslutas och frånkopplas med en hand via en rulle- eller valslåsning (walzenverriegelung), vilket förenklar arbete i trånga utrymmen eller när den andra handen är upptagen.
• Inbyggd backventil i han-/hon-delen: Kopplingen innehåller en återströmningventil som stänger mediet när kopplingen demonteras, vilket begränsar tryckförlust och oavsiktliga läckage.
• Styckdelen levereras utan backventil, så den kan användas i system där behållning ska ske i kopplingsdelen ensam.
• Arbetstryck: PN 16 anger nominellt max. driftstryck på 16 bar under de förutsättningar komponenten är klassificerad för.

Material och mekaniska egenskaper

• Hus och rörliga delar är tillverkade i mässing. Mässing ger god korrosionsbeständighet mot vanligt tryckluft och många icke-aggressiva vätskor samt tillfredsställande mekanisk styrka för PN 16-användning.
• Rullåsningen är dimensionerad för frekvent anslutning och frånkoppling och säkerställer mekanisk låsning utan behov av extra verktyg.
• Gängans anslutning är utförd som G 1/2 (BSPP) utvändig gänga, vilket är standard i många europeiska installationer; tätning kräver korrekt användning av tätningsmedel eller tejp enligt installationspraxis.

Kompatibilitet och användningsområden

• Lämplig för tryckluftsystem, verktygsanslutningar, testutrustning och industriella applikationer där PN 16 är tillräckligt.
• Kan kombineras med pluggar och slangar med G 1/2-anslutning. Se till att kontaktstycket är dimensionerat för önskat medium och tryck, särskilt om kontaktstycket saknar backventil.
• Användning i miljöer med aggressiva kemikalier eller extremt salt atmosfär bör bedömas, eftersom mässing har begränsningar jämfört med rostfritt stål.

Praktiska anmärkningar för montering och underhåll

• Vid montering: Säkerställ korrekt gängtätning (t.ex. PTFE-tejp eller gängtätning) och undvik överdragning för att skydda gängor och tätningsytor.
• Inspektion: Kontrollera regelbundet låsmekanism och backventil för smuts och slitage, särskilt vid frekvent anslutning och frånkoppling.
• Reservdelar och kompatibilitet: MPN 656.05.10 kan användas som referens vid beställning av motsvarande EWO-komponenter eller reservdelar.

Identifiering: Produkten är märkt med tillverkaren EWO, MPN 656.05.10 och GTIN 4030875000375, vilket kan användas vid inköp, dokumentation och underhållsregister.

Teknisk not: Uppgifterna anger material (mässing), anslutningstyp (G 1/2) och tryckklass (PN 16). För specifika mediakompatibiliteter, temperaturgränser eller certifieringskrav rekommenderas att konsultera EWO-dokumentation eller tillverkarens tekniska datablad.
