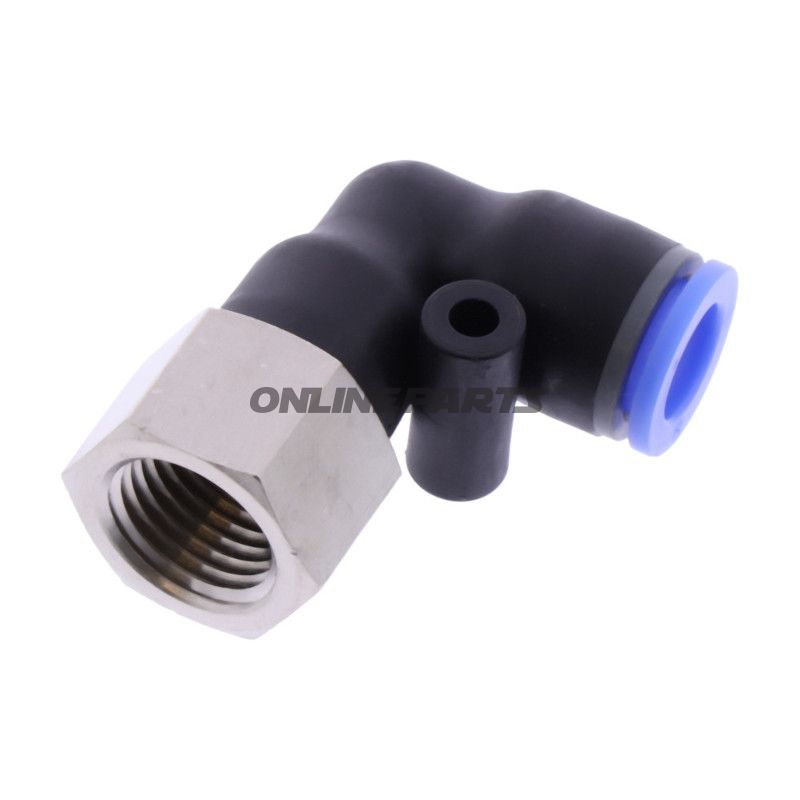

Vinklad push-in kontaktstift 8 mm med G1/4" invändigt gänga
Produkt: Vinklad kontaktstift för PA-rör, Riegler modell 168.014-8 (originaldelnr. 109348). MPN: 656.06.39. (GTIN anges ej.)
Denna vinklade kontaktstift är avsedd för sammankoppling av flexibla polyamid (PA) trycklufts- eller vätskerör med en invändigt metrisk gänganslutning G1/4". Konstruktionen är en 90° push-in-lösning, där slangen förs in i fittingssidan (8 mm) och hålls fast utan användning av klämmor eller kompressionsnippel.
- Funktion: Vinklad push-in gör det möjligt att föra rör i en skarp vinkel nära komponenter eller chassi, vilket reducerar belastning på slangen och frigör plats i trånga installationer. Den invändiga G1/4" gänganslutningen möjliggör direkt montering mot ventiler, manifoldblock eller andra komponenter med G1/4" yttre gänga.
- Materialval och egenskaper: Produkter är från Riegler och tillverkas i material som lämpar sig för industriell pneumatik och vissa hydrauliska användningar (vanligtvis metall-/plastkombination beroende på variant). Push-in-sidan är utformad för tät och säker fasthållning av PA-rör Ø8 mm utan permanent deformation av slangen. Gängdelen är utförd med toleranser för standard G1/4" gänga för tät montering.
- Montering: För in PA-röret direkt i push-in-muffen tills stopp, klipp röret rakt och ta bort eventuella vasskanter för optimal tätning. Anslut gängdelen i G1/4" hål med lämplig tätning (t.ex. packningsmaterial eller tejp beroende på användning och medietryck). Kontrollera åtdragning och läckage vid första användning.
- Kompatibilitet: Passar för PA-rör med yttre diameter 8 mm och för komponenter med invändigt gäng G1/4". Ursprungligt Riegler-nummer 109348 och tillverkarens MPN 656.06.39 underlättar att hitta identiska reservdelar eller tekniska uppgifter hos Riegler.
- Tekniska överväganden: Produktens maximala arbetstryck, temperaturområde och mediekompatibilitet beror på den exakta materialkombinationen och bör verifieras i Rieglers tekniska datablad vid specialanvändningar (t.ex. aggressiva kemikalier, höga temperaturer eller vakuum). Push-in-fitningar kan vid upprepad demontering förlora en del av fasthållningsförmågan; vid kritiska installationer rekommenderas inspektion efter service.
Användningsområden: Lämplig för pneumatikanläggningar, kylsystem, maskinbyggnation och andra applikationer där en kompakt 90° rörröranslutning med G1/4" gänga krävs. Målgruppen är mekaniker och servicetekniker som behöver en robust, platsbesparande anslutning mellan flexibla PA-rör och gängmonterade komponenter.
Identifiering: Riegler 168.014-8 (originaldelnr. 109348), MPN 656.06.39. GTIN anges ej i produktdata.
Vid specifika krav på material, tryck eller temperatur, se vänligen Rieglers tekniska datablad eller kontakta leverantören för att bekräfta lämplighet för den tänkta tillämpningen.
