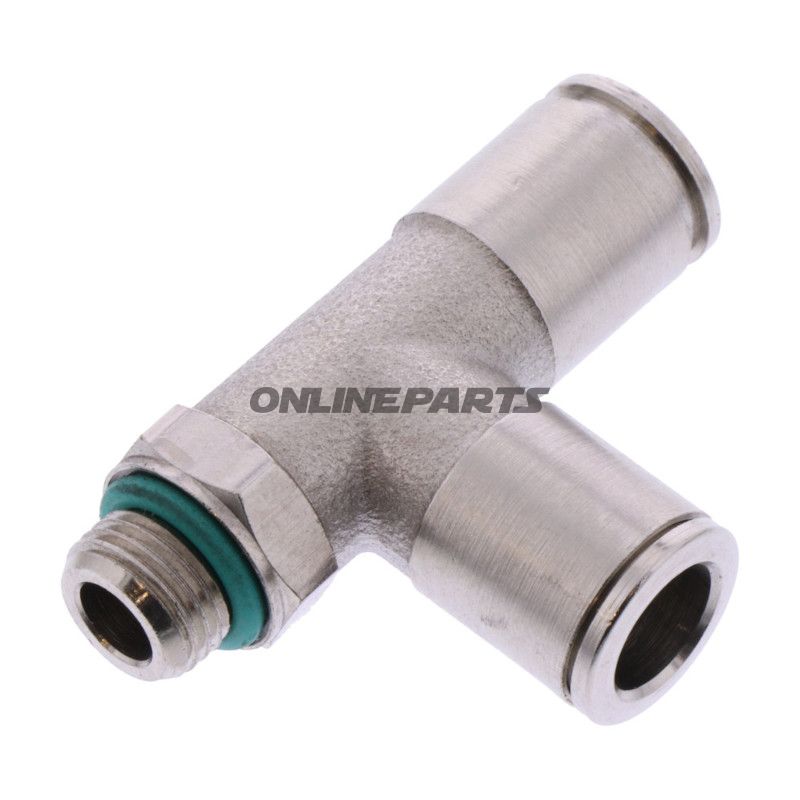

T-sticka (push-in) till PA-rör — G 1/8, 8 mm
Denna T-sticka från Riegler är utformad för att ansluta trycklufts- och pneumatiksystem med push-in-anslutning för PA-rör. Produkten har en metrisk gänganslutning G 1/8 och en push-in-anslutning avsedd för 8 mm yttre rördiameter. Den ursprungliga Riegler-nummer och producentuppgifter gör det enkelt att identifiera delen vid service och reservdelar.
- Brand: Riegler (origindel).
- MPN: 656.06.17.
- GTIN: (inte angivet).
Funktionellt är T-sticken tänkt att fördela eller sammanföra luftflöden i en anläggning, t.ex. till uttag till cylindrar, ventiler eller mätutrustning. Push-in-designet ger snabb montering och demontering av PA-rör utan användning av specialverktyg. Gänganslutningen G 1/8 används typiskt för fastsättning på manifold, fittings eller annan utrustning med motsvarande gänga.
Material och egenskaper
Även om materialspecificering inte anges i produktoplysningerna levereras Riegler push-in-fittingar vanligtvis i tekniska polymerer i kombination med metallgänga (ofta mässing eller förnicklad mässing) eller helt metall-varianter beroende på användningsområde. Polymerkomponenter ger god kemikalieresistens och vibrationsegenskaper, medan metallgänga säkerställer mekanisk styrka och tätning vid skruning. För installatörer innebär det en balans mellan flexibilitet vid anslutning och hållbarhet i gängförbindelsen.
Teknisk användning och montering
- Anslutningsstorlek: push-in för rör Ø 8 mm; gänga: G 1/8.
- Montering: tryck PA-röret in i fittingens push-in-ände tills det tar stopp; dra lätt tillbaka för att säkerställa korrekt låsning. Vid demontering trycks ring/utlösarmodstånd in och röret dras ut.
- Tätningsmedel: gängförbindelsen bör säkras med lämplig tätningsmedel eller tape beroende av applikation och arbetstryck för att undvika läckage.
- Använt bruk: pneumatiska distributioner, uttagsinstallationer, service- och reparationsarbete på befintliga system med G 1/8-gänga.
Kompatibilitet och begränsningar
Produkten är avsedd för användning med PA-rör (polyamid) i korrekta dimensioner. Kontrollera alltid rörens yttre diameter och väggtjocklek för att säkerställa korrekt grepp i push-in-mekanismen. Är anläggningen utsatt för aggressiva kemikalier, mycket höga temperaturer eller extrema höga tryck, bör materialval och certifieringar verifieras med tillverkaren för att säkerställa kompatibilitet.
Underhåll och felökning
- Kontrollera regelbundet för läckage vid gäng och röranslutning.
- Vid upprepad av- och påmontering: undersök O-ring eller tätningselement och byt vid synlig slitage.
- Vid läckage: överdriv inte gängan med korrekt moment och applicera lämpligt tätningsmedel; kontrollera att röret är korrekt satt i push-in-änden.
Produkten identifieras i reserverdelslistor som originaldel från Riegler (referensnummer 862.018-6 / originaldel Riegler 108941), och den aktuella reservdels- eller producentkoden är MPN 656.06.17. Avsaknad GTIN anges och bör efterfrågas vid behov av streckkod- eller logistikuppgifter.
Om du behöver uppgifter om materialvariant, max arbetstryck eller temperaturintervall för en specifik installationssituation kan dessa uppgifter hämtas via Rieglers tekniska datablad eller leverantörens produktspecifikationer.
