T-KOPPLING 4MM G1/8 148859

T-sticka (4 mm anslutning, G1/8) till trygass- eller vätskeförsörjningssystem

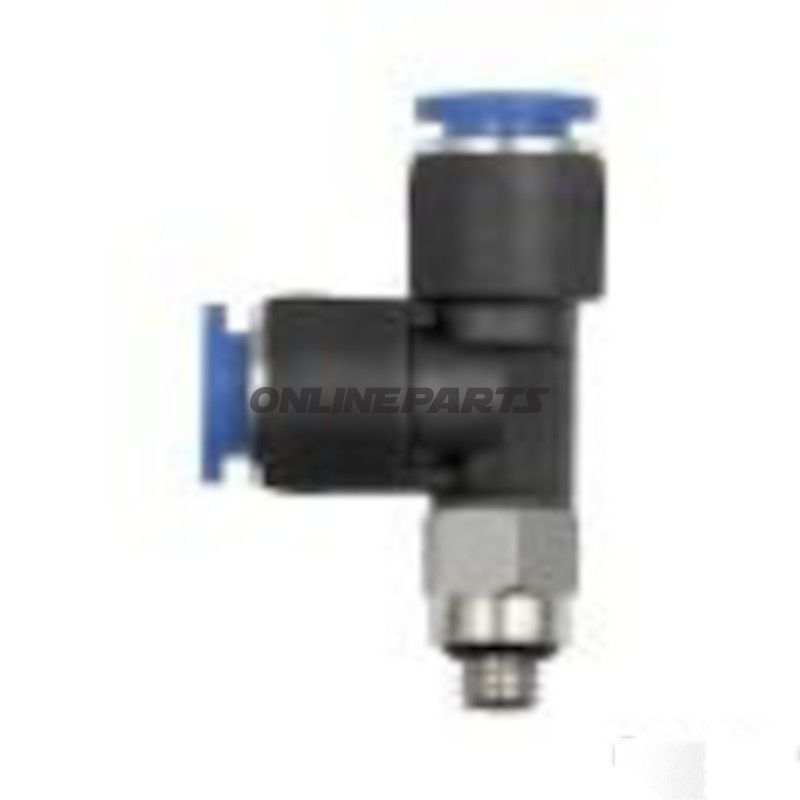

Produkt: T-sticka med 4 mm push-fit-sticka och G1/8 gänganslutning. Detta är en original Riegler-komponent (Riegler ursprungliga del 129: 018-4M) tillverkad för montering i pneumatiska eller liknande system där en gänganslutning ska fördelas till två 4 mm slangar.

Identifiering: Tillverkare är Riegler, och tillverkarens artikelnummer (MPN) är 656.07.03. (GTIN anges inte för denna vara.)

Funktion och användning

• Designad för att fördela en G1/8-anslutning till två separata 4 mm slangar med hjälp av push-fit-kontakten.
• Används vanligtvis i pneumatiska kretsar, kylsystem för små komponenter, vakuumuppbyggnad eller andra lågvåtta applikationer där snabb slanganslutning krävs.
• Push-fit-kontakterna säkerställer snabb montering utan att använda ytterligare tätningar vid korrekt slangmontering; gängan monteras med lämpligt tätmedel (t.ex. PTFE-tape eller gängpackning) enligt installationspraxis.

Material och egenskaper

Även om tillverkarens tekniska specifikationer inte är helt uppgivna här är Riegler-komponenter av denna typ vanligtvis tillverkade av korrosionsbeständiga metaller eller polymerer beroende på modell och användningsområde. Materialvalet är inriktat på hållbarhet vid upprepad anslutning och frånkoppling samt motstånd mot vanliga driftsmedel i pneumatik och lätt væsker.

De väsentliga egenskaperna för denna typ av T-sticka är:

• Push-fit 4 mm anslutningar: Snabb och säker slanganslutning utan krympning vid korrekt slangtyp.
• G1/8-gänga: Standardiserad metrisk/engelsk gänganslutning som används i många industriella kopplingar.
• Robust konstruktion avsedd för upprepad montering och demontering samt driftförhållanden inom lågt till medelhögt tryck (se maskinställningen/systemleverantörens gränser).

Montering och kompatibilitet

• Monteras på ett G1/8-inlopp; använd lämpligt tätmedel för gängan för att säkerställa tätning.
• De två utgångarna är avsedda för 4 mm inre slangprofil (kontrollera slang toleranser före montering).
• Lämplig för integration i befintliga rör- och slangsystem med motsvarande dimensioner; bekräfta kemisk kompatibilitet mellan slangar, medium och materialet i fittings.

Teknisk anmärkning för mekaniker

• Kontrollera att slangens ände är avskuren rent och utan grader för att säkerställa korrekt låsning i push-fit.
• Vid högfrekvent demontering kan O-ringar eller låsringar slitas; inspektera regelbundet.
• Använd korrekt moment och tätmetod vid montering i gängan för att undvika deformation eller läckage.

Referens och originaldel: Denna T-sticka motsvarar Rieglers originaldelnummer 018-4M och säljs under Riegler-namnet med MPN 656.07.03. Om ytterligare tryck-/temperaturdata eller materialangivelse behövs rekommenderas att konsultera Rieglers datablad för den exakta varianten.
