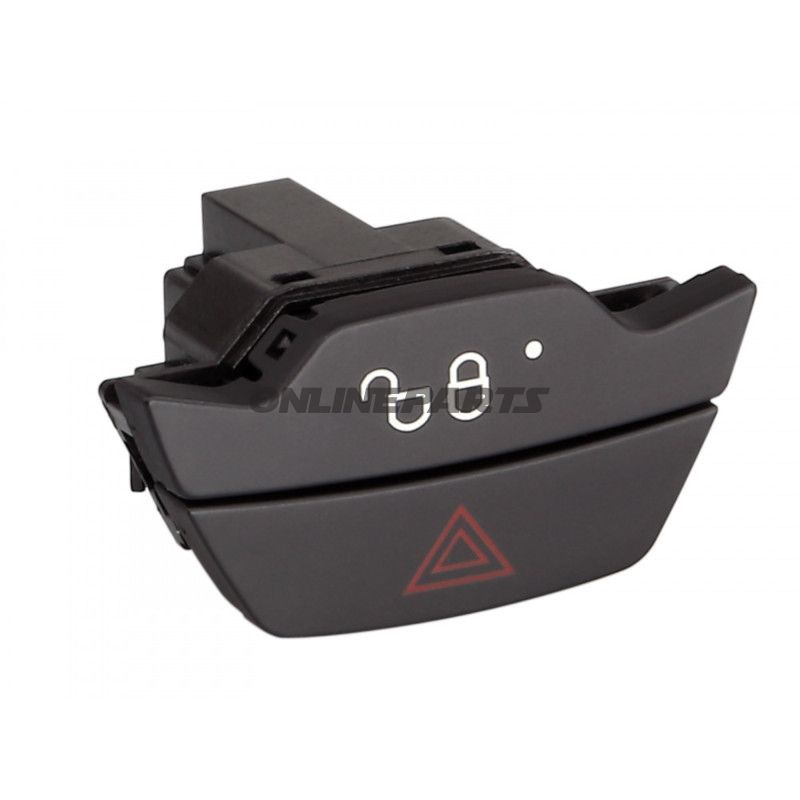

Nödfallsljuskontakt och centrallåskontakt till Ford – ersättningskontakt (ACV)
Produkttyp: Nödfallsljuskontakt / centrallåskontakt för utbyte i Ford-kombinationskontakter.
Denna enhet från ACV (MPN: 194.09.69, GTIN: 4026274022049) är en ersättningskontakt utformad för att styra larmblinkers (riskljus) och centrallåsfunktioner i flera Ford-modeller. Den används där den ursprungliga kombinationskontakten inte kan tas bort eller där en befintlig kontakt ska bytas ut, till exempel vid installation av en radio eller vid reparation av funktionsstyrningen.
- Funktion: Styr nödblink (riskljus) och erbjuder terminalanslutning för centrallås. Kontakten måste försörjas med tändning (terminal 15) för korrekt funktion; i vissa installationer kopplas terminal 15 till pin 3.
- Användning: Avveckling av varningslampor och centrallås, främst som direkt utbyte i instrument- och kombinationspaneler.
- Kompatibilitet: Levereras i flera varianter anpassade till olika Ford-ramar och ytor. Varianter inkluderar färger och ytor som matchar fabriksinredningen (svart, silver, mörkgrå, brun, matt svart m.m.).
Material och uppbyggnad
Kontakten är tillverkad med en plastfront i olika ytor som passar bilens interiör. De elektriska kontakterna och terminalerna är utförda i metalllegeringar med ytbehandling för att säkerställa elektrisk kontakt och korrosionsbeständighet under normal användning. Konstruktionen prioriterar mekanisk hållbarhet och stabil elektrisk förbindelse framför dekorativa egenskaper.
Tillgängliga varianter och kompatibla modeller
ACV erbjuder varianter anpassade till specifika Ford-modeller och paneldesigner. Följande översikt visar vilka karossvarianter och periodangivelser som täcks, samt exempel på varianter/koder (kundreferens till färg/finish):
- Ford Fiesta (Typ JA8) 10/2008 → utan display: varianter 281114-20-1 / 381114-20-1 (svart) och 281114-20-2 / 381114-20-2 (silver).
- Ford Fiesta (Typ JA8) 10/2008 → med display: varianter 281114-21-1 / 381114-21-1 (svart) och 281114-21-2 / 381114-21-2 (silver).
- Ford C-Max (Typ DSA) 12/2010 →, Ford Kuga (facelift dm2) 03/2013 →: varianter 281114-22-1 / 381114-22-1 (klavér-svart), 281114-22-2 / 381114-22-2 (mörkgrå), 281114-22-3 / 381114-22-3 (mörkbrun), 281114-22-4 / 381114-22-4 (matt svart).
- Ford Focus (Typ DYB) 11/2012 →: variant 281114-23-1 / 381114-23-1 (svart).
- Ford B-Max (Typ JK8) 11/2012 →: varianter 281114-24-1 / 381114-24-1 (Nestor-silver), 281114-24-2 / 381114-24-2 (klaver-svart).
- Ford Transit Custom (Typ FCC) 11/2012 → och Ford Tourneo Custom (Typ FAC) 11/2012 →: varianter 381114-26-1 (silver), 381114-26-2 (dimma), 381114-26-3 (pegasus).
Praktiska anmärkningar för montering och elektrisk anslutning
- Vid utbyte ska ledarfärger och pin-konfiguration kontrolleras mot bilens el-schema. Felaktig anslutning kan påverka konstaterad funktion av nödblink och centrallås.
- Kontakten är avsedd att tändas med tändningen (terminal 15). I vissa installationer krävs en direkt koppling från terminal 15 till kontaktens pin 3 – verifiera detta i bilens elschema innan montering.
- Produkten levereras i varianter som matchar fabriksfinishen; välj rätt MPN- eller färgkod för att säkerställa visuell och funktionell kompatibilitet.
Identifiering
Varumärke: ACV. Tillverkaren MPN 194.09.69 och GTIN 4026274022049 kan användas för beställning och reservdelsökning för att säkerställa rätt variant för fordonsinredningen.
Om du behöver modell- eller variantbekräftelse rekommenderas det att kontrollera fordonets typgodkännanduppgifter eller skicka bilens modellår och instrumentpanelens kod, så att rätt kod (exempelvis 281114-22-1 osv.) kan matchas till aktuell finish och funktion.
