SWITCH DRUCKKNOPF GRÖN

Tryckknappskontakt med grönt pilotljus för 12/24 V-installationer

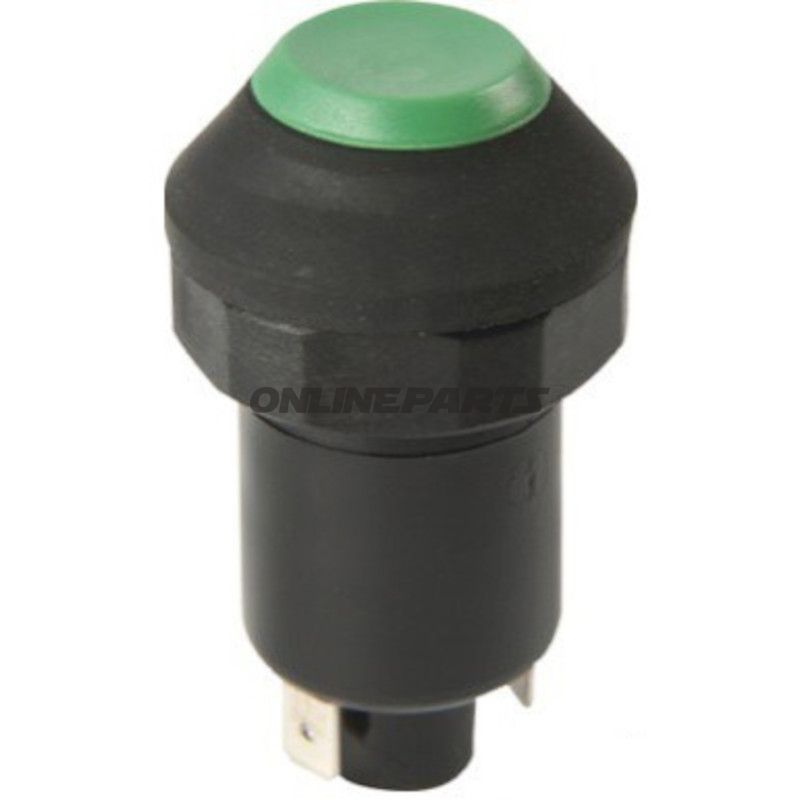

Denna tryckknapp från Herth + Buss (MPN: 145.09.83, GTIN: 4026736124311) är en mekanisk tänd/avslå-kontakt med integrerat grönt pilotljus och inbyggd lampa. Den är utformad för applikationer där en tydlig visuell statusindikator önskas, exempelvis kontrollpaneler på motorcyklar, verktygsbaserade kablar eller övriga fordoninstallationer med behov av robust, vattentät och dammtät aktivering.

Funktion

• Push-aktivering med enkel tänd/släck-funktion — enkel mekanisk aktivering utan lås.
• Integrerat grönt pilotljus med B2V-lampa, som visar kontaktens tillstånd visuellt.
• Kontaktens design gör den lämplig som statusindikator på instrumentbrädor eller som vanlig funktionsströmbrytare.

Material och elektriska egenskaper

• Kontaktmaterial: silverbelagda kontakter för låg övergångsresistans och ökad hållbarhet vid växlande belastning.
• Inbyggd lampa (B2V) bakom grön lins för synlig, jämn belysning.
• Nominell spänning: 12 V / 24 V.
• Strömkapacitet: vid 12 V upp till 20 A, vid 24 V upp till 10 A — lämplig för styrkretsar och belastningar inom dessa gränser.

Mekanisk konstruktion och monteringsdata

• Monteringsstil: skruvning (panelmontering), monteringsdiameter 30 mm.
• Installationsdjup: 34 mm — gör det möjligt att bedöma platsbehov bakom panelen före montering.
• Kabelanslutning: plana kontakter; anslutningsteknologi: 4 × 6,3 mm terminaler, vilket är standard för snabbanslutning med krympade kabelskor eller push-on-kablar.
• Kapslingsklass: IP67 — tätt mot damm och skydd mot kortvarig nedsänkning i vatten, vilket är praktiskt vid utomhus- och transportinstallationer.

Kompatibilitet och användningstips

• Passar i standardpaneler och instrumentbrädor med 30 mm monteringshål.
• Terminalernas 6,3 mm-flatkontakter gör den kompatibel med vanliga kabelskor; säkerställ korrekt dimensionering av ledningsfördelning i förhållande till angiven strömkapacitet.
• IP67-kapsling kräver korrekt montering av skruvningen för att säkerställa tätning; kontrollera packningens position vid installation i perforerade eller borrade paneler.

Säkerhet och drift

• Silverkontakter minskar risk för överhettning vid upprepad belastning, men vid anslutning nära maximal belastning rekommenderas korrekt säkring och eventuellt relästyrning för att förlänga livslängden.
• Designad för 12/24 V-system; vid användning i kombinerade system ska polaritet och lambda (lampa) verifieras innan permanent montering.

Identifikation

Produkten refereras med tillverkargarens beteckning Schalter Druckknopf grün och är listad under MPN 145.09.83. GTIN 4026736124311 kan användas för entydig identifikation vid inköp eller reservdelbeställning.

Denna beskrivning fokuserar på tekniska egenskaper, monteringskrav och elektriska begränsningar för att underlätta val och korrekt installation i professionella sammanhang.
