Swingarm Bearing Removal Tooljmp

Verktyg för monterings-/demonterings av svängarmslager – JMP Schwingslager monteringssats

Detta monteringsverktyg från JMP är utformat för säker och exakt av- och påmontering av svängarmslager på motorcyklar. Produkten levereras under varumärket JMP (MPN: 722.53.60, GTIN: 4043981037098) och riktar sig till mekaniker och erfarna motorcykelägare som arbetar med service och underhåll av svängarmslager.

Funktion

• Håller effekten centrerad och säkerställer jämn kraftöverföring vid uttag och insättning av lagret.
• Minskar risken för skador på lagret, svängarm och kringliggande komponenter genom att styra tryckpunkterna.
• Ger möjlighet till manuell montering utan användning av improviserade metoder som kan deformera lagret eller huset.

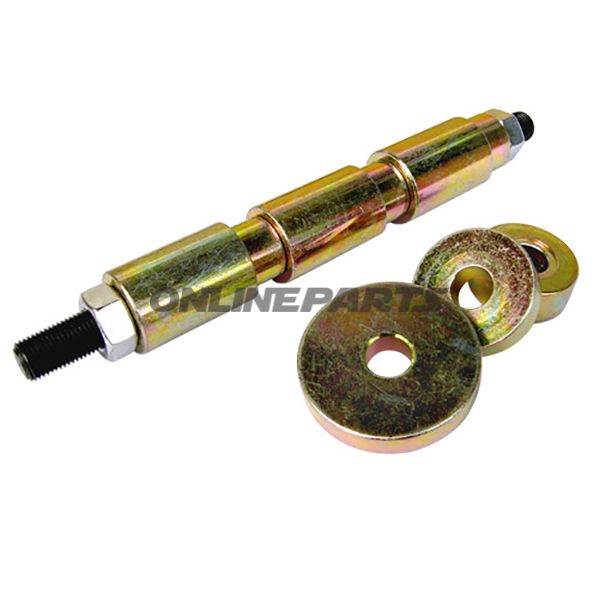

Innehåll och mål

• 1x lång gängstång – används som dragverktyg för att pressa/utdraga lagret.
• 2x muttrar – för spänning av gängstången och styrning av rörelsen.
• 2x stålüftare i två yttre diametrar: 38,3 mm och 50,9 mm – används som bärande element vid uttag.
• 3x insats- eller draghylsor (bärande reträttbar hyls):
• 1x invändig 22 mm / utvändig 27 mm
• 1x invändig 21 mm / utvändig 26 mm
• 1x invändig 20 mm / utvändig 26 mm
• 1x stålhus/adapter med yttre diameter 34,6 mm – fungerar som pressyta vid insättning.

Materialval och egenskaper

• Komponenterna är tillverkade av stål för hög styrka och släthållbarhet under tryckbelastning.
• Gängstång och muttrar är dimensionerade för återkommande mekanisk belastning; gängans passform ger kontrollerad rörelse utan väsentligt spel.
• De olika insatsmåtten ger flexibilitet att arbeta med lager och svängarmskomponenter i nära dimensioner utan att orsaka ojämn belastning.

Kompatibilitet och användning

• Designat för montering och demontering av svängarmslager på motorcyklar; fungerar med lager och hus inom de angivna dimensionerna på insatsringar och adaptrar.
• Särskilt lämpligt för verkstäder och hobbymekaniker som hanterar olika standardlager i svängarmar.
• Passar vanligtvis till lager med invändiga diametrar omkring 20–22 mm och yttre diameter som matchar 26–27 mm insatsringar eller de medföljande dragare; stålhuset 34,6 mm används som pressadapter där det är relevant.

Praktiska anmärkningar

• Använd lämpliga smörjmedel på gängan för att förlänga livslängden och underlätta montageprocessen.
• Kontrollera ytor för korrosion eller deformation före användning; byt ut skadade delar för att undvika felmontering.
• Detta set innehåller precisionskomponenter i stål och levereras enskilt (inte förpackat i storpackskartong för flera enheter per köptillfälle).

Produktidentifiering

Produkten är från JMP och refereras med artikelnummer (MPN) 722.53.60. GTIN-koden 4043981037098 kan användas för uppslag i reservdelkataloger och för att säkerställa korrekt matchning vid beställning.

Vid tvekan om kompatibilitet med en specifik motorcykelmodell rekommenderas det att mäta lagrets inner- och ytterdiameter och jämföra med insatsringarnas mått innan arbetet påbörjas.
