SCHWEISSSCHUTZ WP11 FÖR PKW MED KONTROLL-LED

Svetsbeskydd WP11 för personbilar och kommersiella fordon

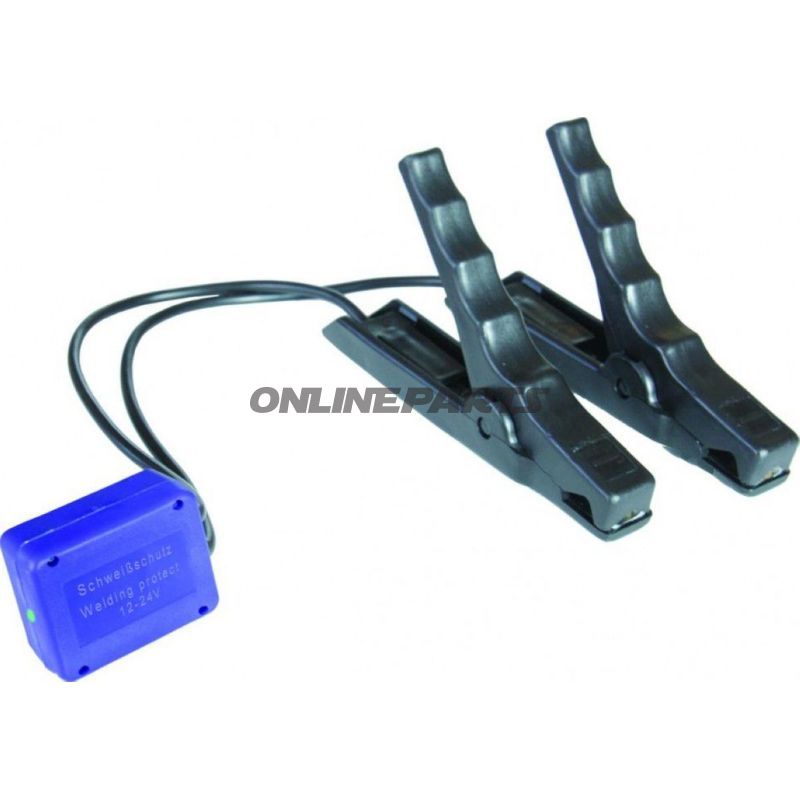

Produkt: Svetsbeskydd WP11 med kontroll-LED. MPN: 155.04.10. GTIN: 4014771020033.

WP11 är en passiv skyddsenhet som ansluts parallellt till fordonets batteripoler för att begränsa och leda spänningsspetsar i samband med svetsarbete på fordon. En inbyggd kontroll-LED visar korrekt anslutning, så svetsaren kan påbörja arbetet utan att ta bort batterikablar eller riskera skada på elektrisk utrustning och styrenheter.

• Funktion: Förhindrar att transienter och spänningsspetsar från svetsprocessen når fordonets elektroniska komponenter på skadliga nivåer. Enkelt att använda: sätt först WP11 på batteriet, bekräfta korrekt anslutning genom att kontrollampan lyser, utför svetsning, och koppla från därefter.
• Kontroll-LED: Anger korrekt elektrisk anslutning. Lampans funktion gör polariteten irrelevant, eftersom enheten är avsedd för parallellanslutning över batteripolarna.
• Säkerhetsanvisning: Vid moderna fordon med batteri placerat i kupén och en extra avgreppspunkt i motorutrymmet rekommenderas det att använda enheten på båda batteriavgreppen för att säkerställa tillräckligt skydd mot spänningsspetsar.

Material- och konstruktionsegenskaper

WP11 är utformad som en enkel, robust enhet med elektriska ledarkablar dimensionerade för det angivna strömområdet. De använda ledarna har ett tvärsnitt på 2 x 6 mm², vilket ger låg resistans och god strömhantering under tillfälligt bruk vid svetsarbete. Kabelns längd på 500 mm är vald för att ge flexibel placering vid anslutning till batteripolar utan att kompromissa mekanisk hantering.

Enheten innehåller inga batterier eller aktiva spenningskällor; skyddet uppnås genom intern elektronik och avledningskomponenter som minskar överspänningar till säkra nivåer för fordonets elektronik. Kapsling och anslutningar är beredda för verkstadsliv och enkel hantering vid upprepad montering/urkoppling.

• Spänningsområde: 12 V och 24 V – lämplig för både personbilar och kommersiella fordon.
• Kabelarea: 2 x 6 mm² – dimensionerad för att hålla spänningsfall och värmeutveckling låg vid normala svetsförhållanden.
• Kabellängd: 500 mm – praktisk längd för anslutning till batteripoler och snabb hantering.

Användning och kompatibilitet

WP11 är avsedd för mekaniker och tekniker som utför svetsarbete på bilar och lätta kommersiella fordon med 12 V eller 24 V elektriska system. Enheten minskar behovet av att koppla ur batteriet och reducerar risken för efterföljande omprogrammeringsbehov i radio, klocka och andra styrenheter vid korrekt användning.

Användarinstruktion (kort):

• 1) Fäst WP11 på fordonets batteripoler (polaritet behöver inte följas).
• 2) Kontrollera att kontroll-LED lyser – detta indikerar korrekt anslutning.
• 3) Utför svetsarbetet.
• 4) Koppla ur WP11 efter avslutat arbete.

Kommentarer

WP11 minskar risken för spänningspåverkningar, men följer inte nödvändigtvis alla specifika fordonstillverkares rekommendationer för särskilt känsliga system. Vid osäkerhet eller vid avancerade elektroniska system rekommenderas att konsultera fordonets serviceinformation eller använda ytterligare skyddsåtgärder. Produkten levereras utan batterier; enheten kräver ingen strömförsörjning utöver batteriets närvaro för drift av kontroll-LED.

I tekniska anteckningar och beställningssystem kan WP11 hittas under MPN 155.04.10 och GTIN 4014771020033.
