Support Foot M Kurbelvk70mm

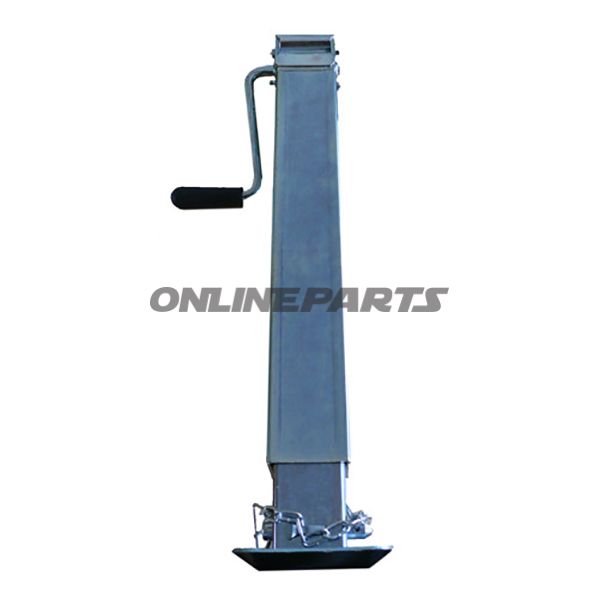

Stödfot med krok till svetsning — 460 mm höjd, kvadrat 70 mm

Denna stödfot med krok (MPN: 338.76.69, GTIN: DG590/3SF) är avsedd för fastsvetsning på ramar eller konstruktioner där justerbart stöd och säker lastöverföring behövs. Produkten är utformad för verkstäder och mekaniker som ska säkerställa tillfälligt eller permanent stöd av fordon och komponenter under reparation eller montering.

• Funktion: Stödfoten monteras vid svetsning och fungerar som ett bärande stöd med manuell krok för att ställa in uppstödning. Rörelsen i kroken ger en enkel, mekanisk höjdjustering inom det angivna lyftområdet.
• Höjd och rörelse: Total höjd (A) är 460 mm. Låsstångens slagområde (H) är 340 mm, och krokens slag (C) är 370 mm, vilket indikerar justeringsmöjligheter och den effektiva lyftförflyttningen.
• Dimensioner: Kvadratprofilen är 70 mm, vilket är vanligt för kraftiga stödfötter och ger stadig sidestöd vid belastning.
• Belastningskapacitet: Angivet maxlastkapacitet är 1500 kg. Denna siffra anger den statiska bärkraften under korrekta montage- och användningsvillkor.

Material och egenskaper

Stödfoten finns vanligtvis i högstyrkestål lämpligt för svetsning. Materialvalet säkerställer tillräcklig styvhet och böjmotstånd vid de angivna belastningarna. Ytan bör efter svetsning skyddas mot korrosion (t.ex. målning eller galvanisering) beroende på användningsmiljön. Krok och rörliga delar är enkla mekaniska element utan komplex hydraulik, vilket minskar underhållsbehovet; regelbunden kontroll av svetsfogar och låsfunktion rekommenderas.

Kompatibilitet och montering

• Designad för fastsvetsning — se till korrekt placering och tillgång till svetsfrämmande vid montering.
• Kvadratprofilen på 70 mm passar ramverk och fästen som kan acceptera denna dimension; kontrollmått bör utföras före svetsning.
• Använd endast stödfoten på jämnt underlag och i enlighet med arbetsmiljöriktlinjer; arbetsbelastningar ska hållas inom angivna kapaciteten.

Tekniska anmärkningar

• MPN 338.76.69 och GTIN DG590/3SF används för identifiering i reservdelslistor och vid beställning.
• Angiven lastkapacitet är statisk; vid dynamiska belastningar, slag eller ojämnt underlag ska lämpliga säkerhetsmarginaler finnas.
• Produkten levereras som en enda enhet avsedd för svetsning på kundens konstruktion — antal i förpackningen anges inte här för att undvika missförstånd.

Vid monteringsplanering rekommenderas att kontrollera svetsprocedurer, ytskydd efter svetsning och följsamhet till lokala säkerhetsstandarder. För tekniska ritningar eller ytterligare mått kan MPN-numret (338.76.69) användas vid förfrågan hos leverantören eller tillverkaren.
