Support Foot Galvanizedvk60mm Sechskant 400 Mm

Zinkbelagd stödfot, sexkantskoppling SW 19 — 400 mm slag

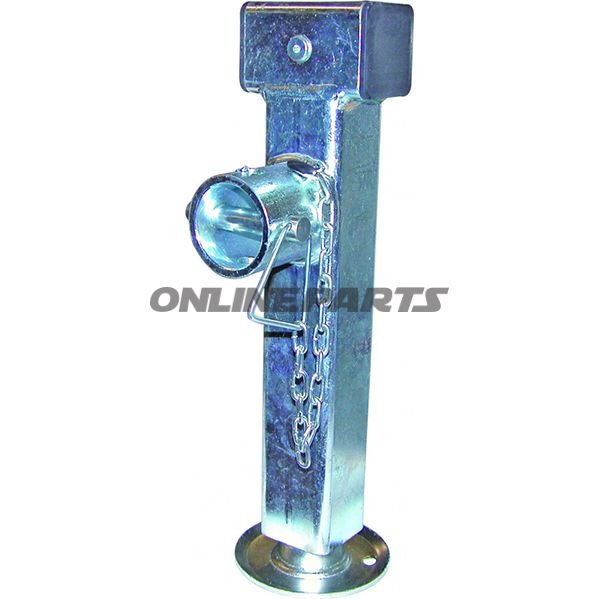

Produkt: Zinkbelagd stödfot modell VK60MM med sexkantkoppling (SW 19). Varumärket AL-KO och tillverkarens artikelnummer (MPN) är 338.15.97. GTIN: 4251302405154.

Den här stödfoten är konstruerad för montering på släpvagnar, husvagnar eller andra lätta fordon där en robust, mekanisk stödja med möjlighet till manuell handvingskoppling önskas. Den är avsedd för proffs och mekaniker som behöver ett hållbart och pålitligt mekaniskt stöd med låsfunktion både i lodrätt och vågrätt läge.

• Funktion: Stödfoten fungerar som bärande stöd under in- och utrullning av stödbenet, med möjlighet att låsa i lodrätt (bärande) och vågrätt (förvaring) position. Sexkantkopplingen tillåter användning av valfri handvev (JJM nr. 338.11.34) för manövrering.
• Lastkapacitet: Dimensionerad för en maximal belastning upp till 1.300 kg, vilket gör den relevant för de flesta lätta till medeltunga applikationer inom trailer- och fordonsbygge.

Material och ytskydd

Stödfoten är galvaniserad/zinkbelagd, vilket ger korrosionsskydd i utomhusmiljöer och vid växlande väder. Materialvalet kombinerar stålrörens styrka med en varm- eller elektrolytiskt tillförd zinkbeläggning, vilket minskar underhållsbehovet jämfört med obehandlade ståloverflader. Röret har en yttre diameter på 57 mm och ett slag (vandring) på 365 mm, vilket säkerställer tillräcklig räckvidd till typiska monteringshöjder.

Dimensioner

• Rör Ø: 57 mm
• Slag (vandring): 365 mm
• Total längd (A): 535 mm
• Längd (B): 406 mm
• Dimension D: 120 mm

Design och mekanik

Enheten har en SW 19 sexkantkoppling, vilket är en standardstorlek som tillåter montering av handvev eller brickor för manuell in- och utdragning. Den mekaniska låsfunktionen säkerställer att stödbenet vid behov kan hållas säkert i både arbets- och förvaringslägen. Konstruktionen beskrivs som mycket stabil, vilket återspeglas i både materialval och dimensionering.

Kompatibilitet och användning

Stödfoten är lämplig för montering på ramar och beslag som accepterar ett 57 mm rör och sexkantkoppling. Den passar i installationer där ett reglerbart stödben med upp till 365 mm rörelse krävs. För manuell drift rekommenderas handveven specificerad som JJM nr. 338.11.34 (säljs separat).

Praktiska överväganden

• Vid montering bör korrekt bult- och beslagdimensionering säkerställas i relation till belastning och användningsmönster.
• Zinkbeläggningen ger gott korrosionsskydd; men vid installation i särskilt korrosiva miljöer (saltvatten, vinterkörning med vägsalt) bör man överväga kompletterande kontroll och underhåll.
• Kontrollera målen A, B och D i förhållande till tillgängligt utrymme på chassi eller monteringsbeslag för att säkerställa korrekt funktion och full nyttjande av slaget.

Identifikation: Tillverkaren AL-KO anges som varumärke; MPN 338.15.97 och GTIN 4251302405154 kan användas vid beställning eller vid kontroll av reservdelar.
