STURFENL Öronklämma 97.0 167ER

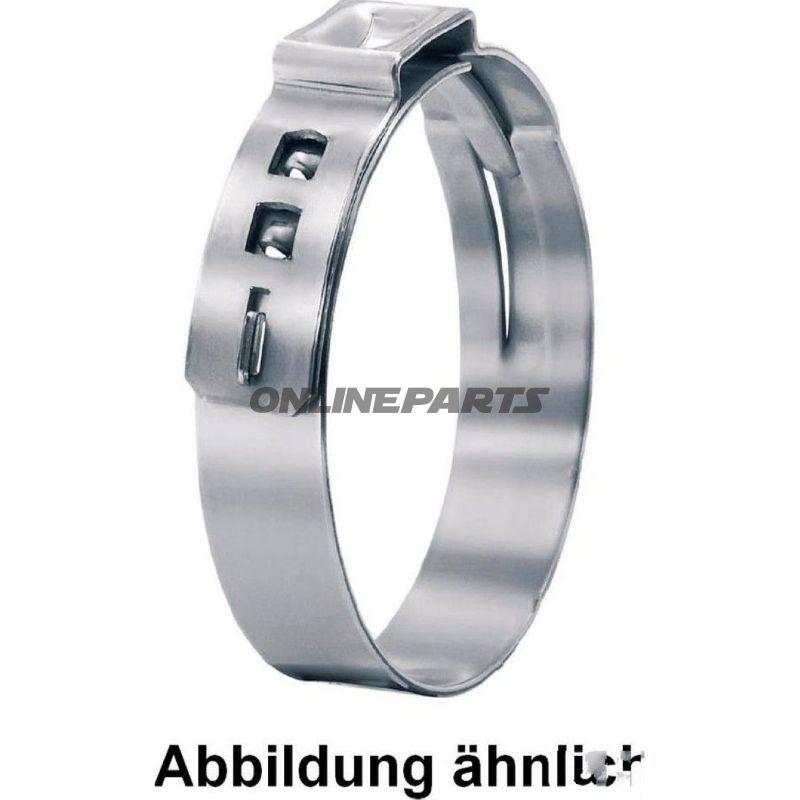

Oetiker steg-frigående öra klämma (Typ 167) för slangar och kopplingar, 93,8–97,0 mm

Produktöversikt: Denna öra klämma, ofta kallad Oetiker typ 167, är en stepless rostfritt stålklemme utformad för permanent tätning av gummislangar, plastslangar och andra cylindriska kopplingar. Den används där en jämn kompression runt hela omkretsen önskas utan överlapp eller steg på innersidan.

• GTIN: 16704594
• MPN: 467.00.52

Funktion och användning
Klämman fungerar genom plastisk deformation av örat, vilket permanent minskar diametern och skapar en koncentrerad packningskompression. Det stepless 360°-designen säkerställer att det inte finns steg eller överlappningar på insidan, vilket minskar lokal punktbelastning på slangen och ger en jämn tätning. Den synliga deformationen av örat gör kontroll av korrekt sammanpressning enkel under montering och överinspektion.

Material och korrosionsegenskaper
Klämman är tillverkad i rostfritt stål (materialnummer 1.4301 / UNS S30400, motsvarande AISI 304). Detta material erbjuder god allmän korrosionsbeständighet i icke-extrema miljöer, god formbarhet vid crimpning och stabil mekanisk prestanda över tid. För applikationer utsatta för saltvatten eller mer aggressiva kemiska påverkan bör korrosionskrav bedömas separat.

Dimensioner och mekaniska egenskaper

• Diametereområde: 93,80 mm – 97,00 mm (används som avslutnings- eller spännområde efter crimpning)
• Rembredde: 10,0 mm
• Remtjocklek: 1,0 mm
• Färg: Silver (orört rostfritt stål)

Designfördelar

• 360° stepless design minskar risk för läckage vid ojämn kompression.
• Bred rem ger koncentrerad klämkraft och minskar totalt materialförbrukning utan att kompromissa tätningen.
• Särskilt formade remkanter minskar risk för mekanisk skada på slangmaterialet under montering.
• Viktbesparande utformning, användbart vid stora serier eller där vikt betyder något.
• Visuell kontroll av korrekt assemblage via fullt synlig deformation av klämkontakten.

Kompatibilitet och montering
Klämman är avsedd för permanent fastsättning vid enkel Crimpning med korrekt öreklammerverktyg. Den passar elastiska slangar, PVC-slangar och mjukare plastmaterial inom angivet diameterrområde. Vid montering rekommenderas användning av ett lämpligt klammerverktyg som säkerställer enhetlig deformation; fel verktyg eller överpressning kan skada slangen eller kompromissa tätningen.

Kvalitets- och användningsöverväganden
Materialvalet (1.4301 / UNS S30400) gör klämman robust i vanliga industrimiljöer, men vid högre korrosionskrav eller kontakt med aggressiva medier bör alternativa legeringar eller ytbehandling övervägas. Eftersom klämman är konstruerad för plastisk deformation är demontering inte utformad som rutin; borttagning kräver skada på klämman.

Tekniska data (kort)

Förpackning och hantering
Produkter levereras i förpackningar lämpliga för logistik, men antalet i specifika försäljnings- eller handelsenheter bör bekräftas vid orderläggning, eftersom sändningenheter kan variera.
