Stepless öreklämma 14,8 (Typ 167) för slangklämning

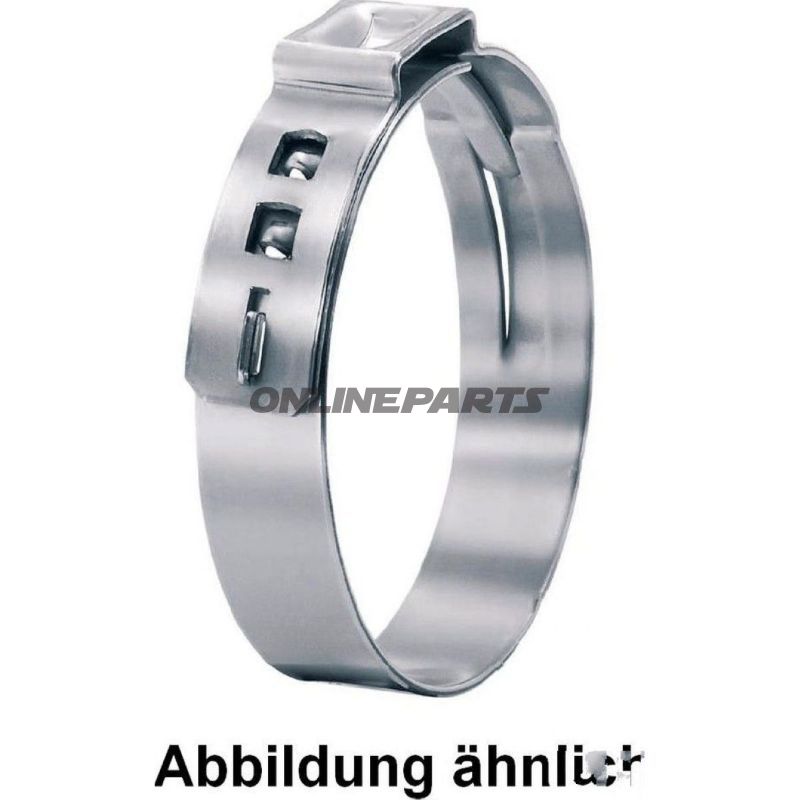

Denna stepless öreklämma (Typ 167, MPN 467.01.70, GTIN 16700014) är utformad för permanent sammanfogning av flexibla slangar och rör i applikationer där jämn, koncentrerad klämkraft och lågt profilantal önskas. Klämman används vanligtvis för bränsleslangar, vakuumslangar, kylsystem och andra fluidförbindelser på motorcyklar och andra fordon där plats och ytskydd spelar in.

Funktion och verkan

• Stepless 360°-design innebär att insidan av klämman inte har steg eller överlappning, vilket ger en jämn tryckfördelning runt slangens omfång vid neddragning.
• Klämman stängs genom plastisk deformation av "örat" — denna deformation är visuellt synlig, så korrekt montering kan kontrolleras utan mätverktyg.
• Den smala banden och den koncentrerade klämkraftsföringen säkerställer hög tätning utan onödig materialvolym, vilket reducerar profil och vikt på sammanfogningen.

Material och korrosionsegenskaper

• Material: Rostfritt stål, materialnr. 1.4301 / UNS S30400. Detta motsvarar AISI 304-kvalitet, vilket ger god mekanisk styrka och korrosionsbeständighet under de flesta vanliga miljöförhållanden vid motorcykelanvändning.
• Yta: Silverfärgat rostfritt stål — lämpligt för utomhus- och motorstor miljö där måttlig exponering för fukt och vägförhållanden förekommer. För mycket aggressiva kemiska miljöer bör högre legeringsnivåer eller kompletterande ytbehandling övervägas.

Dimensioner och mekaniska data

• Diameterintervall: 12,3–14,8 mm (tillämpningsområde för effektiv klämning).
• Bandsbredd: 7,0 mm — balans mellan kontaktyta och platsbehov.
• Bandtjocklek: 0,6 mm — tillräcklig styvhet för varaktig tätning efter deformation.
• Öre inre bredd: 8 mm, vilket ger god plats för korrekt verktygsplacering vid neddragning.

Designfördelar och hantering

• Särskilt formade Bandkanter minskar risken för mekanisk skada på slanglagret vid montering.
• Viktbesparande design innebär mindre massa på monteringsstället utan att kompromissa klämkraften.
• Den visuella deformationen av klämöra fungerar som enkel kvalitetskontroll: korrekt utförd deformation indikerar att klämman har nått sin funktionella tillstånd.

Kompatibilitet och användningsområden

• Lämplig för standard elastomer- och plastslangar inom angivet diameterintervall. Ej avsedd för återöppning; klämman är permanent efter neddragning.
• Målgruppen är fackmän och mekaniker, därför förutsätts rätt verktyg för Öre-deformation (t.ex. specialtång för öreklemmar) och visuell/manuell kontroll efter montering.

Tekniska data (sammanfattning)

Obs

• Produkten levereras som enskilda klämmor avsedda för permanent montering — klämman kan inte återöppnas utan synlig skada.
• Förvaring och montering bör ske så att slangar och klämmor hålls fria från främmande föremål som kan påverka tätningen.
