STRÖMBRYTARE WIPP KONTR RÖD RUND

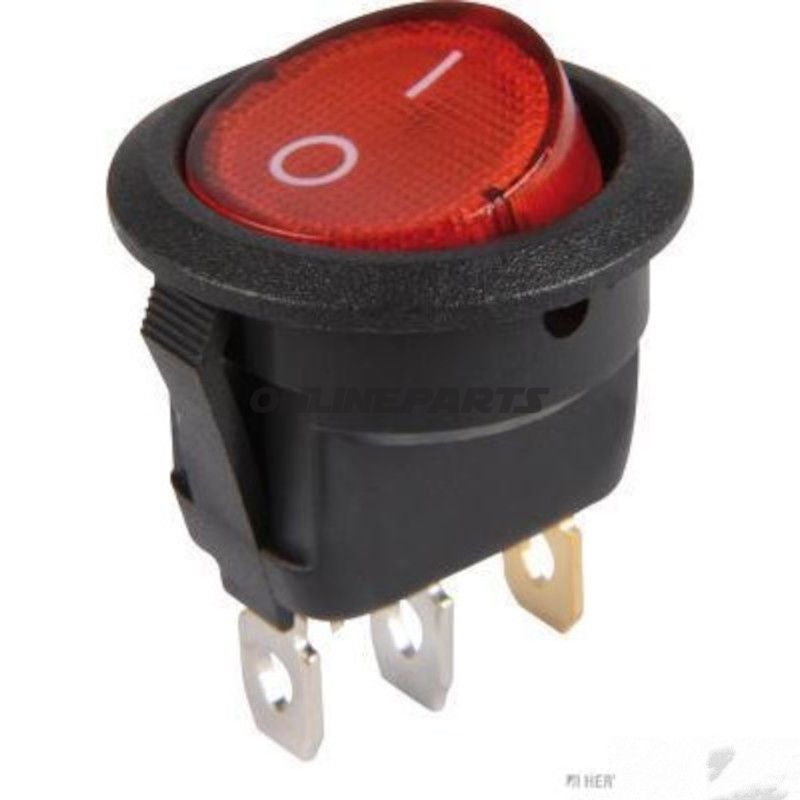

Rund röd fotavtryckströmbrytare (upplyst) för panelmontering — 20 mm, 3-polig

Denna runda, röda fotavtryckströmbrytare från Herth+Buss Elparts (GTIN 4026736483272, MPN 145.11.44) är utformad för panelmontering i fordon och elektriska installationer där en kompakt, godkänd växellänk med ljusgivare och 3-poliga anslutningar krävs. Den är utförd som en låsande (latching) brytare med två positioner (0–1) och rockertype-aktivering, vilket ger tydlig och mekaniskt säker aktivering.

• Funktion: Växelfunktion: latching (0–1). Rocker-aktivering ger tydlig taktil stopp vid växling. Inbyggt ljus gör brytarens status synlig i mörker eller svåra synförhållanden.
• Elektriska data: Beräknad för 12 V drift med en belastningskapacitet upp till 20 A. Den 3-poliga utförandet erbjuder enkel signal- eller effektstyrning med tre anslutningspunkter.
• Anslutning och montering: Anslutningsteknologi: 3 x 4,8 mm flatstift. Monteras genom clip i panel (clipped) och passar paneler med väggtjocklek upp till 5 mm. Fria diametern är 20 mm (rund form), vilket är standarddimension för många instrumentpaneler.
• Material och byggkvalitet: Framsida och hölje är tillverkade i hårdplast lämpad för fordonsbruk. Brytarkontaktens terminaler är bronsförzinkade (vanlig industriutförande) för robust elektrisk anslutning och korrosionsbeständighet. Ljussmodulen är integrerad i kontaktkroppen utan synliga extralängder, vilket förenklar installationen.
• Färg och visuell funktion: Röd upplyst kontaktlins, lämplig för markering av funktioner som nöd- eller varningsstyrning. Den röda färgen och det integrerade ljuset gör kontakten lätt att lokalisera och avläsa under körning.
• Kompatibilitet: Passar till standard 4,8 mm snabbkopplingar och panelhål med 20 mm diameter. Typisk användning i motorcyklar, mindre fordon, serviceboxar och specialinstallationer där utrymme och tydlig statusindikering är väsentliga. Kontrollera alltid platt- tjocklek och mått före montering.
• Säkerhet och användningsområden: Latching-funktionen säkerställer att brytaren förblir i den valda positionen under vibration och användning. Används för avbrott och anslutning av konsumenter upp till 20 A vid 12 V, till exempel extraljus, pumpar eller andra tillbehörskretsar i fordon.

Noteringar vid montering och val: Säkerställ korrekt polaritet och säkring i serien med belastade kretsar. Använd lämplig kabelarea och säkringar för 20 A drift. Vid byte av befintliga brytare ska du verifiera att klipsdimensionen och flatstift-storleken (4,8 mm) matchar för att undvika mekaniska eller elektriska anslutningsfel.

Produktbenämning på andra språk: Tyska: "SCHALT WIPP KONTR ROT RUND". GTIN 4026736483272 och MPN 145.11.44 ingår för entydig identifikation vid reservdelsbeställning och dokumentation.
