STRÖMBRYTARE WIPP KONTR GRÖN RUND

Rund grön vippekontakt för 12 V-system – 3-polig, 20 mm monteringshål

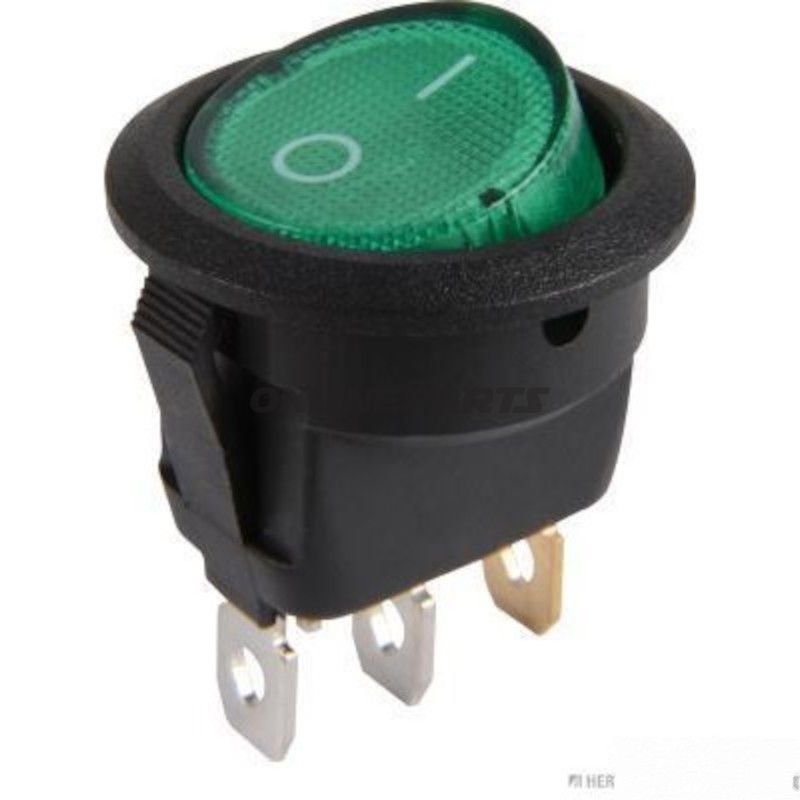

Denna runda, gröna vippekontakt (GTIN: 4026736483258, MPN: 145.11.43) är en latching 0–1-kontakt avsedd för infällning i instrumentpaneler eller monteringsplattformar med upp till 5 mm väggtjocklek. Produkten kommer från Herth+Buss Elparts sortiment av kontakter och lämpar sig för elektriska kretsar i motorcyklar, mindre fordon och andra 12 V-anläggningar där en pålitlig tänd/slå-funktion och visuell statusindikering är nödvändig.

Funktion och användning

• Rocker-aktivering med latching-funktion (0–1): en position avstängd, en position tänd — lämplig för enkelkretsar som t.ex. extra ljus, uppvärmningsenheter eller annan tillbehör.
• Integrerad belysning (illuminated) ger visuell indikering av kontaktens tillstånd, vilket underlättar vid användning i mörker eller lågt ljus.
• Rund form och 20 mm diameter gör den kompatibel med standard monteringshål i instrumentpaneler.

Elektriska och mekaniska egenskaper

• Belastningskapacitet: 20 A vid 12 V DC — lämplig för många tillbehörsbelastningar; dimensionera säkringar och kablar efter sammanlagrad ström.
• Föreningsterminaler: 3 x 4,8 mm snabbkopplingar (flat plug) för snabb montering och demontering.
• Antal poler: 3-polig, vilket tillåter enkelströmskontroll med eventuell extra kontakt eller jordförbindelse beroende på ledningsdragning.
• Monteringstyp: clipped — pressmontering i panelhålet utan ytterligare skruvmontering.

Material och hållbarhet

• Kapsling och mekaniska delar är av material som är avsedda för panelmontering med vanlig mekanisk slitstyrka; yta och färg (grön) är valda för god visuell igenkänning.
• Metalldelar i kontaktpunkterna är utformade för att säkerställa låg overgangsmotstånd och stabil elektrisk anslutning vid dimensionerad ström; använd lämpligt korrosionsskydd i öppna eller aggressiva miljöer.

Montering och kompatibilitet

• Beräkna en 20 mm rundhålsborrning i panelen och max väggtjocklek 5 mm för korrekt clipped montering.
• Tillslutning via 4,8 mm flatstift kräver motsvarande hona-sticka eller kabelsko; se till korrekt krympskärm och eventuellt värmeskydd vid höga belastningar.
• Kontakten är generiskt utformad och kan ersätta motsvarande runda 20 mm rocker-kontakter med 3 x 4,8 mm terminaler, men kontrollera MPN 145.11.43 och GTIN 4026736483258 mot befintliga reservdelarlistor för full kompatibilitet.

Tekniska fördelar och hänsyn

• Enkel latching-mekanik ger en tydlig och stabil tänd/slå-tillstånd utan behov av konstant tryck.
• 20 A-kapacitet hanterar många vanliga anslutningar, men kräver korrekta ledningsdimensioner och säkringar i enlighet med installationspraxis.
• Illumination ökar säkerheten vid användning i mörker, men tillför ett litet strömförbrukning i tänd läge—bedöm detta vid batteridriven användning.

Identifiering

• Produktkod (MPN): 145.11.43
• GTIN (EAN): 4026736483258
• Leverantörstyp: HERTH+BUSS ELPARTS (angivet i produktdata som del av Switches-serien)

Observera: Angivna specifikationer hänför sig till standard tekniska data för denna typ av kontakt. Kontrollera alltid elektriska data och fysiska mått mot det aktuella monteringsstället före slutlig installation.
