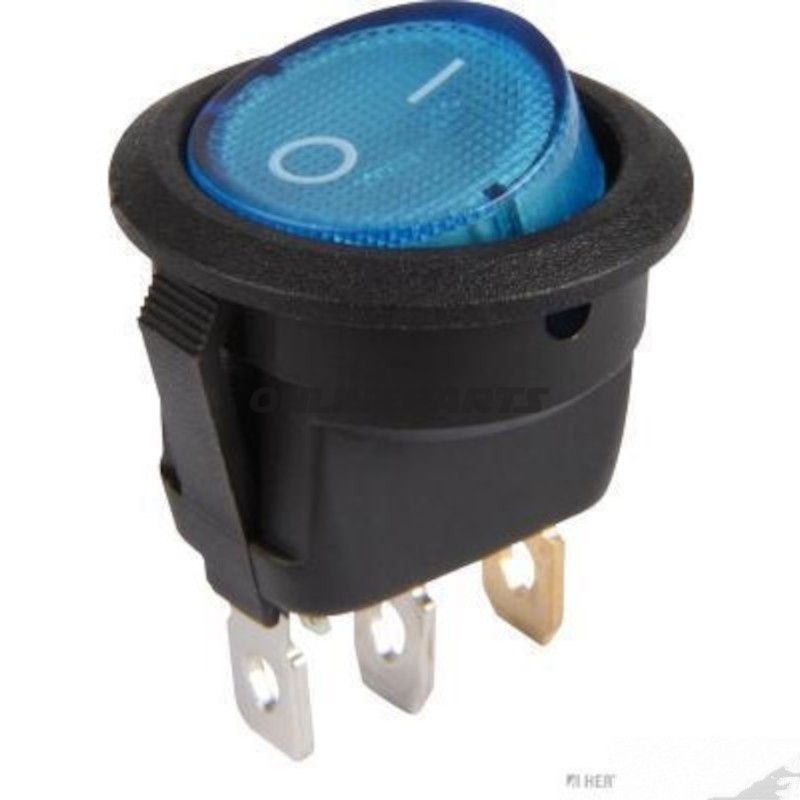

STRÖMBRYTARE WIPP KONTR BLÅ RUND

Rund blå spakkontakt för 12 V-installationer — latching, 3-polig

Denna runda, blå spakkontakt (GTIN 4026736483265, MPN 145.11.46) är utformad för panelmontering i fordon och elektriska installationer där en kompakt, belyst stängande (latching) kontakt önskas. Produkten används vanligtvis för styrning av ljus, extra utrustning och andra 12 V-kretsar i motorcyklar och mindre fordon samt i industriell utrustning med motsvarande krav på strömstyrka och montering.

Funktion

• Kontaktens funktion är latching (0-1), vilket innebär att den förblir i den senast inställda positionen utan konstant tryck.
• Rocker-aktivering: mekanisk lutningsrörelse för tänd/släck- operation.
• Inbyggd belysning (illuminated) gör kontaktens status lätt synlig i mörker eller inbyggda paneler.

Material och tekniska egenskaper

• Elektriska anslutningar: tre terminaler med flatstift 4,8 mm, lämpliga för standardkabelsko och snabb anslutning.
• Spänning och ström: specificerad till 12 V DC med en belastningskapacitet upp till 20 A, passande till belastningar som extra belysning, värmeelement eller relästyrda kretsar.
• Monteringstyp: clipped (klickmontering) vilket gör installation och utbyte enkel utan bruk av specialverktyg.
• Paneltjocklek: lämplig för montering i paneler upp till 5 mm tjocklek.
• Fysisk form: rund med en frontdiameter på 20 mm, designad för snygg och platsbesparande integration i instrumentpaneler.
• Färg och visuell identifiering: blå belyst version för tydlig funktionsindikering.

Kompatibilitet och användning

• Passar till standard 20 mm runt monteringshål — kontrollera måttet på din panel före montering.
• Tre-pol uppbyggning gör den lämplig för enkla ON/OFF-funktioner med eventuellt separat belysningsändterminal.
• Kan anslutas direkt till 12 V-kretsar eller via ett relä vid högre induktiva belastningar för att minska kontaktbelastningen.
• Rekommenderas för mekaniker och motorcykelentusiaster som har erfarenhet av elektrisk installation och säkringsval.

Praktiska noteringar vid montering

• Säkra rätt överströmsskydd i kretsen i förhållande till belastningens strömförbrukning — kontaktens nominella 20 A gäller för resistiva belastningar.
• Förbered panelhålet på 20 mm och kontrollera paneltjockleken (max 5 mm) för korrekt klickmontering.
• Använd lämpliga kabelsko till 4,8 mm flatstift för robust anslutning; låt anslutningar vara mekaniskt säkra och korrosionsskyddade vid utomhusbruk.
• Om kontaktens belysning används, kontrollera polaritet och eventuell motstånd/diode på ljussidan beroende på anslutningsschemat i ditt system.

Identifikation

• GTIN: 4026736483265
• MPN: 145.11.46
• Produktbeskrivning: rund blå spakkontakt, latching, belyst, 3-polig, 20 mm diameter

Texten bygger på den tekniska beskrivningen och anger användbara monterings- och driftöverväganden för proffs. Den tyska benämningen för samma typ av kontakt är "SCHALT WIPP KONTR BLAU RUND" och den engelska typbeteckningen anger motsvarande "Switches" — båda referenser är användbara vid reservdelsökning och vid sökning efter kompatibla alternativ.
