STRÖM AMPLIVLIGARE INSTALLATIONSSATS 35 MM2 INKL HÖGTALARKABEL

Förstärkare installationskit 35 mm² med högtalarkabel – komplett kabelsats för bil-/motorcykelinstallationer

Brand: ACV. MPN: 194.08.69. GTIN: 4026724134995.

Detta installationskit är utformat för anslutning av en extern effektförstärkare i fordon där en enkel strömförsörjning krävs upp till cirka 150 A. Satsen omfattar de nödvändiga strömkablarna, högtalarkablarna och tillbehören för en standardinstallation, inklusive säkringshållare och 150 A säkring, så att kabeldragningen kan utföras korrekt och med korrekta anslutningar.

• Funktion: Primärt levererar 12 V strömförbindelse från batteri till förstärkare samt signal- och högtalarkontakter. Inkluderar också fjärrledning för att slå på/standby-styra förstärkaren via huvudenhetens fjärrsignal.
• Användningsområde: Installation av en enskild effektförstärkare i bilar eller motorcyklar där det krävs en robust strömkabelledning upp till 150 A belastning.

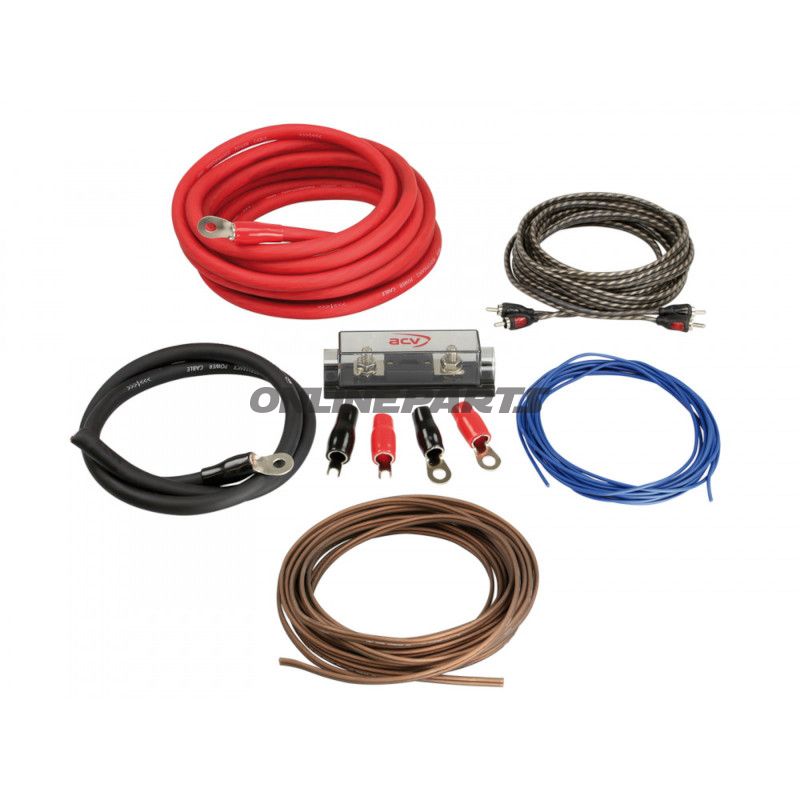

Innehåll i satsen

• Strömkabel 35 mm² (röd): 5 m
• Strömkabel 35 mm² (svart): 1 m (jord/masse)
• Högtalarkabel 2 × 2,5 mm²: 10 m
• Anläggningssäkringshållare: 1
• Anläggningssäkring 150 A: 1
• RCA-kabel: 5 m
• Fjärrkabel (blå): 5 m
• Gaffeldon (forked terminals): 2
• Öje-terminaler (ringar) för kabelskor: 2
• Ringkabelsko förförkrympt: 2

Material och tekniska egenskaper

Strömkablarna är tillverkade i CCA (kopparklädd aluminium). CCA-struktur ger ett lägre material- och viktalternativ till massivt koppar, men har högre elektrisk resistans per tvärsnitt än ren kopparledare. Därför har kabelns tvärsnitt valts till 35 mm² för att upprätthålla acceptabel spänningsfall och strömkapacitet vid belastningar upp till ca 150 A i kortare till medellånga längder. Isoleringen är beräknad för fordonsbruk och vanliga temperatur-/slitasförhållanden i installationsrum.

Högtalarkabeln på 2 × 2,5 mm² är beräknad för att föra högtalarsignal från förstärkare till högtalarenheter. RCA-kabeln för signalförsörjning är 5 m och lämpar sig för vanliga källa-till-forstärkare-anslutningar i fordon. Fjernledningen (blå) används för att aktivera förstärkarens standby-ingång från huvud-enheten.

Monterings- och installationskommentarer

• Placera säkringshållaren nära batteriets +12 V tryckpunkt; rekommenderad maximal avstånd för säkringsmontering är cirka 10 cm från batteriets positiva pol för att begränsa oskyddade kabelstycken.
• Sort 1 m jordkabel är avsedd för säker och kort anslutning till chassi/masse; se till ren, färgfri kontaktyta.
• Vid långa kabeldragningar eller högre belastningar bör man överväga kortare kabeldragningar eller större ledararea för att minimera spänningsfall.
• CCA-ledare kräver korrekt dimensionerade terminaler och stark krympning/skruvförbindelse för att säkerställa låg motstånd i kopplingen.

Valfri högtalarkabel och extra RCA-varianter

ACV erbjuder alternativa högtalarkablar i olika tvärsnitt och färger om tillämpningen kräver annat område eller flexibilitet:

• 2 × 0,75 mm², 10 m – varenr. 51-275-010
• 2 × 1,50 mm², 10 m – varenr. 51-215-010
• 2 × 2,50 mm², 10 m – varenr. 51-225-010
• 2 × 4,00 mm², 10 m – varenr. 51-240-015

Det finns även fler Cinch/RCA-kablar i ekonomilinjen med och utan fjärrstyrningsledning (till exempel varenr. 30.4970-500 och 30.4970-501) samt Y-adaptervarianter.

Kompatibilitet och praktiska råd

Setet är lämpligt för de flesta standard bil- och motorcykel-forstärkare med krav på upp till ca 150 A försörjning. Kontrollera alltid förstärkarens rekommenderade minimalt TVÄRSNITT och säkringsstorlek. För installationer med högre strömbehov, långa dragningar eller krävande ljudsystem rekommenderas en bedömning av kabeltvärsnitt och eventuellt användning av massivt kopparledare för att reducera spänningsfall.

ACV (MPN 194.08.69, GTIN 4026724134995) levererar detta kit som en färdigpackad sats med de mest vanligt nödvändiga komponenterna för att genomföra en säker och funktionell anslutning av en förstärkare i fordonsmiljö.
