STRÖM AMPLIVLIGARE INSTALLATIONSSATS 20 MM2 INKL HÖGTALARKABEL

Installationssats för förstärkare 20 mm² med inklusive högtalarkabel

Denna installationssats från ACV (GTIN: 4026724301205, MPN: 194.08.68) är sammanställd för montering av en effektförstärkare i fordon eller på motorcykel, där det krävs ett centralt strömförsörjningspaket och högkvalitativt högtalarkablar. Satsen täcker de grundläggande kablar och terminaler som vanligt används vid standardinstallationer upp till ca. 60 A belastning.

Funktion

• Satsen levererar primärström (+12 V) och jordförbindelse till förstärkaren samt fjärrstyrningsledning (remote) och högtalarkabel till anslutning av belastning/utgångar.
• AGU-säkringshållaren medföljer för att skydda installationskretsen nära batteriet, vilket är viktig praxis för att begränsa risk vid kortslutning.
• Fjernkabeln (remote) ger möjlighet att slå på och av förstärkaren från bilens huvudenhet eller styrdon.

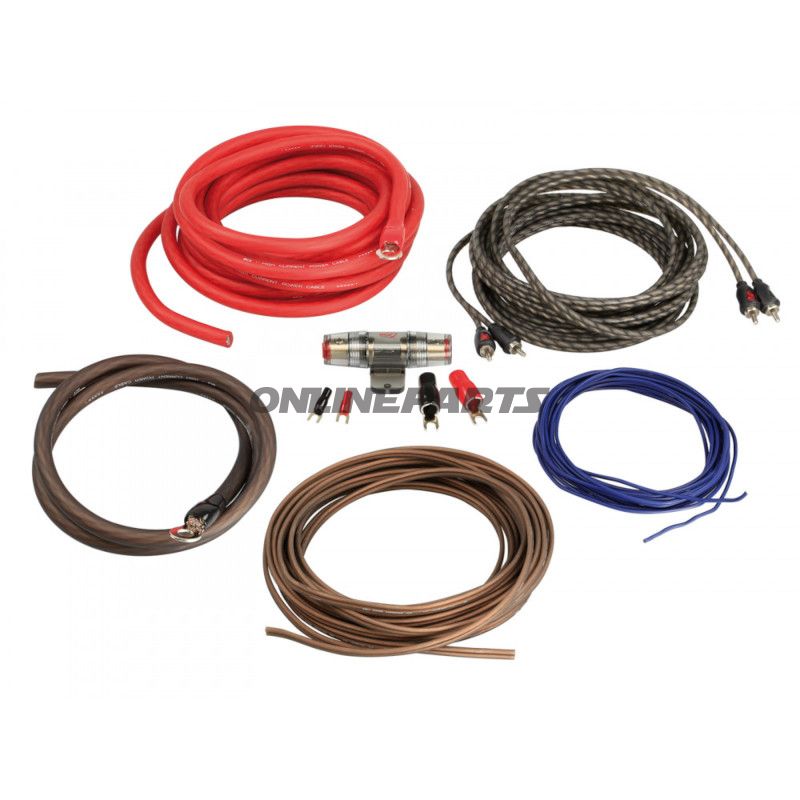

Innehåll och dimensioner

• Strömkabel 20 mm² (röd): 5 m — huvudström från batteri till förstärkare.
• Strömkabel 20 mm² (svart): 1 m — kort jord/returkabel vid enheten.
• Högtalarkabel 2 x 2,5 mm²: 10 m — till högtalarutgångar från förstärkaren.
• AGU-säkringshållare (guld) och AGU-säkring 60 A (guld).
• Fjernkabel (blå): 5 m — remote tändledning.
• Klossfästen (2 st) och ringskruv, för-krympta (2 st).

Material och tekniska egenskaper

• Strömkablarna är i CCA-kvalitet ( kopparbelagt aluminium). CCA ger lägre vikt och lägre materialkostnad än rent koppar, men har högre elektrisk resistans per tvärsnitt. Kabelns 20 mm² tvärsnitt i CCA är valt för att upprätthålla god spänningsfallsmarginal vid strömförbrukning upp till ca. 60 A vid korta till medellånga kabelsträckor.
• Högtalarkablarna är angivna som 2 x 2,5 mm², ett praktiskt tvärsnitt för medelstora högtalare och korta avstånd i fordon; erbjuder lägre dämpning och bättre strömförsörjning än tunnare ledare.
• AGU-säkringen är placerad i hållare nära batteriets +12 V-styrpunkt — rekommenderad max kabelavstånd från batteriets styrpunkt till säkring är 10 cm för att minimera exponering av oskyddad ledning.

Kompatibilitet och användning

• Satsen lämpar sig för standardbil- och motorcykelinstallationer där förstärkaren drar upp till ca. 60 A. Vid högre effektbehov eller mycket långa kabeldrag bör dimensionering och material (t.ex. rent kopparkablar) övervägas.
• Fjernledningen och de medföljande terminalerna passar till de flesta eftermarknadsförstärkare och huvudenheter med fjärrutgång.

Valfria kablar och tillbehör

• Alternativt högtalarkabel i flera tvärsnitt och färger: 2 x 0,75 mm² (artikelnummer 51-275-010), 2 x 1,50 mm² (51-215-010), 2 x 2,50 mm² (51-225-010) och 2 x 4,00 mm² (51-240-015).
• Cinch/RCA-kablar i flera längder och utföranden: Y-kablar, 30 cm eller 5 m varianter, samt version med inbyggd fjärrkontrollkabel (artikelnummer 30.4970-102, 30.4970-201, 30.4970-500, 30.4970-501).

Praktiska monteringsanteckningar

• Säkringen ska monteras nära batteriets +12 V-uttag (max. 10 cm kabel mellan batteri och säkring) för korrekt skydd av huvudkabeln.
• Vid användning av CCA-kabel rekommenderas god mekanisk och korrosionssäkra anslutningar (förkrymppningar eller svavel-fri lödning) och korrekt krympning av ringskruvar för att säkerställa låg övergångsmotstånd.
• Kontrollera spänningsfall vid maximal belastning vid långa kabeldrag; överväg större tvärsnitt eller rent koppar vid behov av lägre resistans.

Produkten levereras under märket ACV (MPN 194.08.68, GTIN 4026724301205). Beskrivningen speglar de faktiska komponenterna i satsen och relevanta monteringshänsyn för mekaniker och erfarna motorcykelägare som hanterar eftermarknadsinstallation av förstärkare.
