STRÖM AMPLIVLIGARE INSTALLATIONSSATS 10 MM2 INKL HÖGTALARKABEL

Förstärkare installationssats 10 mm² med högtalarkabel — ström- och signalkablar till bil/motorcykelinstallation

Produkt: Förstärkare installationssats 10 mm² inklusive högtalarkabel från ACV (MPN: 194.08.67, GTIN: 4026724301106). Satsen är sammansatt för standardinstallationer av effektförstärkare i fordon där strömförsörjning upp till ca 40 A förväntas.

Funktion

• Levererar korrekt ström- och signalföring mellan batteri, förstärkare och högtalare.
• Innehåller både strömkablar, säkringhållare med säkring, fjärrstyrningskabel, RCA-signalkabel och högtalarkabel — så de nödvändiga kablarna till normal montering är samlade.
• AGU-säkring skyddar installationen mot kortslutning nära batteriet när den monteras i enlighet med rekommenderad avstånd till +12 V-anslutningspunkt.

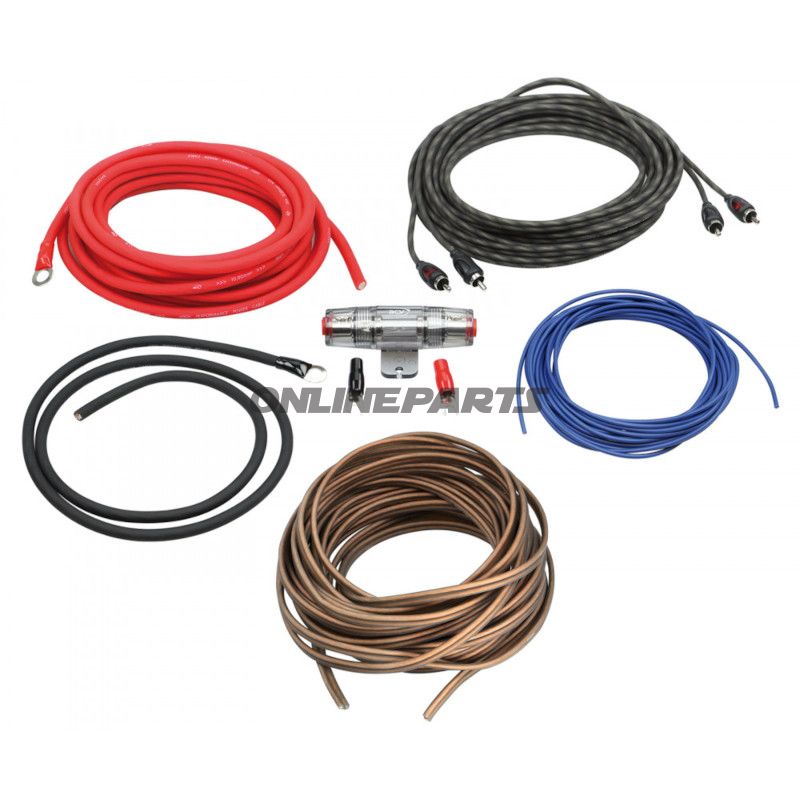

Innehåll och längder

• Strömkabel 10 mm² (röd): 5 m
• Strömkabel 10 mm² (svart): 1 m (jord/masse)
• Högtalarkabel 1,5 mm²: 10 m
• AGU-säkringhållare (gull) med AGU 40 A-säkring (guld)
• RCA-kabel (signal): 5 m
• Fjärrkabel (blå): 5 m
• Kopplingsdon/ ringkabelsko (förberett/prekrympt): 2 snabbkopplingar, 2 ringar

Material och egenskaper

• Strömkablar: CCA-konstruktion (kopparbelagt aluminium). CCA ger lägre vikt och lägre materialkostnad än fullt koppar, men har högre resistans per tvärsnittsarea. Kabelns tvärsnitt är 10 mm² och är dimensionerat för installationer med max cirka 40 A belastning — uppmärksamma spänningsfall vid längre kabelsträckor.
• Högtalarkabel: 1,5 mm² flertrådig ledare, avsedd för vanliga högtalartillämpningar. Mindre förluster vid korta/vanliga fordonsinstallationer; för långa eller högeffektanläggningar bör större tvärsnitt övervägas.
• Säkringhållare och AGU-säkring: Metallbelagd (guldfärgad) utförande för korrosionsmotstånd och god kontakt; monteras nära batteriets +12 V-anslutning i enlighet med anvisningen (max 10 cm kabelsträcka från tryckpunkt till säkring).
• RCA- och fjärrkabel: standard oändhäftad/enkel konstruktion för signalöverföring och fjärrsignal till förstärkare.
• Kopplingsdon: förkrympta rings- och gaffelkabelskor för snabb och säker anslutning till batteri och jordpunkt.

Användningsnoter och montering

• Placera AGU-säkringen maximalt 10 cm från batteriets +12 V-punkt (tryckpunkt) för att begränsa oskyddade kabelstycken.
• Vid längre avstånd mellan batteri och förstärkare kan spänningsfall påverka prestationen; överväg större tvärsnitt eller kortare kabelväg vid installationer med hög belastning.
• CCA-ledare har högre resistans än rent koppar — vid tveksamhet om värmeavgivning eller maximal prestanda rekommenderas användning av större tvärsnitt eller helt koppar kabel.
• Säkerställ säkra jordförbindelser och korrekt krympning/tillspänning av kabelskor för att undvika värmeutveckling vid kontaktpunkter.

Kompatibilitet

• Satsen är riktad mot standard 12 V bil- och motorcykelinstallationer för förstärkare med strömförbrukning upp till cirka 40 A.
• RCA- och fjärrkabel är kompatibla med typiska linjeutgångar och fjärrinngångar på eftermarknadens huvudenheter och förstärkare.

Valfria alternativ

• Olika högtalarkablar (typer och dimensioner) och alternativ till RCA-kablar anges som extraval (t.ex högtalarkabel 2×0,75 mm, 2×1,5 mm, 2×2,5 mm, 2×4,0 mm samt flera TYRO cinch-kablar med och utan fjärrkabel). Dessa kan väljas om större tvärsnitt eller annan utförande önskas till specifika installationer (referensnummer anges i leverantörsmaterialet).

Praktisk information

• Brand: ACV (integrerat i produktens dokumentation som tillverkare av satsen; MPN: 194.08.67).
• GTIN: 4026724301106 — användbart vid sökning efter kompatibilitet och reservdelsidentifiering.

Denna sats levererar de grundläggande kablar och tillbehör för standardmontering av en enda effektförstärkare i fordon. Utvärdera alltid kabeldimension i förhållande till effektkrav och avstånd för att säkerställa korrekt funktion och undvika överbelastning.
