Stötkoppling 0,5-1,5 JMP Förpackning 5 stycken Alternativ: 1580884

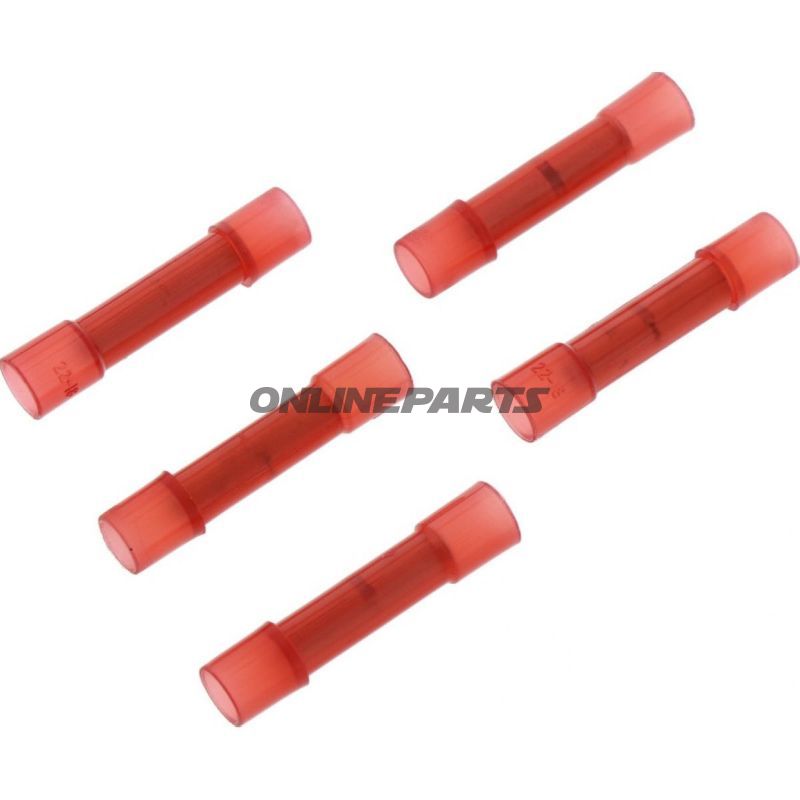

Stötförbindare (butt connectors) 0,5–1,5 mm², JMP – förpackning med 5

JMP-stötförbindare med artikelnummer (MPN) 158.07.00 och GTIN 4043981278583 är tillverkade för elektriska anslutningar i fordon och maskiner där ledare med tvärsnitt från 0,5 till 1,5 mm² ska sammanfogas i längdriktning. Produkter levereras i en förpackning med 5 st och är utformade för användning där en isolerad, mekanisk och elektrisk kontinuitet önskas utan krymp- eller lodning.

Funktion

• Stötförbindarnas primära funktion är att skapa en säker linjär förbindelse mellan två isolerade ledare genom att sätta in varje ledare i varje ände av förbindaren och pressa/krimpa metallkärnan för att uppnå elektrisk kontakt och mekanisk fastsättning.
• De är inte avsedda för lodning; förbindelsen uppnås uteslutande genom mekanisk crimpsning.
• Den isolerade manteln skyddar mot kortslutning och ger viss mekanisk avlastning mot vibrationer och rörelse.

Material och egenskaper

• Inre kontakt: Metallkärnor lämpade för crimpsning. Materialtyp valdes för god elektrisk ledningsförmåga och hållbarhet vid upprepad vibration.
• Yttre mantel: Färgad röd isolering som markerar den understödjande ledarsstorleken (0,5–1,5 mm²). Isoleringen är beräknad för att förhindra exponering av ledarna och minska risken för kortslutning.
• Temperaturbeständighet: Angiven till −105 °C (observera att detta är ett nominellt tal och bör bedömas i förhållande till den konkreta användningsmiljön och eventuell uppvärmning från närliggande komponenter).
• Svetsade/lodade förbindelser: Produkten är inte förstärkt med lodning eller krympnskydd; det finns ingen inbyggd värmeindshrumpning.

Tekniska data (översikt)

• Typ: Butt connector (stötförbindare)
• Tvärsnittsarea: 0,5–1,5 mm²
• Isolerad: Ja
• Lodning/svetsning: Nej
• Krympnskydd/heat shrink: Nej
• Temperaturbeständighet: −105 °C

Användning och kompatibilitet

• Lämplig för standardledare i motorcyklar, bilar, små maskiner och elektronikinstallationer där tvärsnittet ligger inom det angivna intervallet.
• Används vanligtvis tillsammans med en lämplig crimptång avsedd för isolerade butt connectors för att säkerställa korrekt deformations av metallkärnan och därigenom en pålitlig elektrisk förbindelse.
• Fungerar med både fasta och flexibla ledare inom producentens angivna tvärsnittsområde.

Säkerhet och montering

• Lossa kabeln korrekt och undvik överklippning av ledarens isolering. Sätt in ledarna helt i förbindaren före crimpsning.
• Välj rätt crimptempel för isolerade butt connectors för att undvika skadlig deformation eller otillräcklig kontakt.
• Efter crimpsning rekommenderas visuell kontroll och vid behov dragprov för att verifiera mekanisk fasthållning.

Varumärke och identifikation

Tillverkaren JMP framgår av produktrubriken, och den specifika varianten är identifierad med MPN 158.07.00. GTIN 4043981278583 kan användas för entydig produktidentifiering vid inköp eller lagerstyrning.

Kontakta tillverkaren eller leverantörens tekniska datablad för ytterligare elektriska specifikationer eller certifieringsuppgifter, om användningen kräver särskilda miljö- eller säkerhetsgodkännanden.
