STICKUTTAG F SCHEINW UTAN JORDKABEL

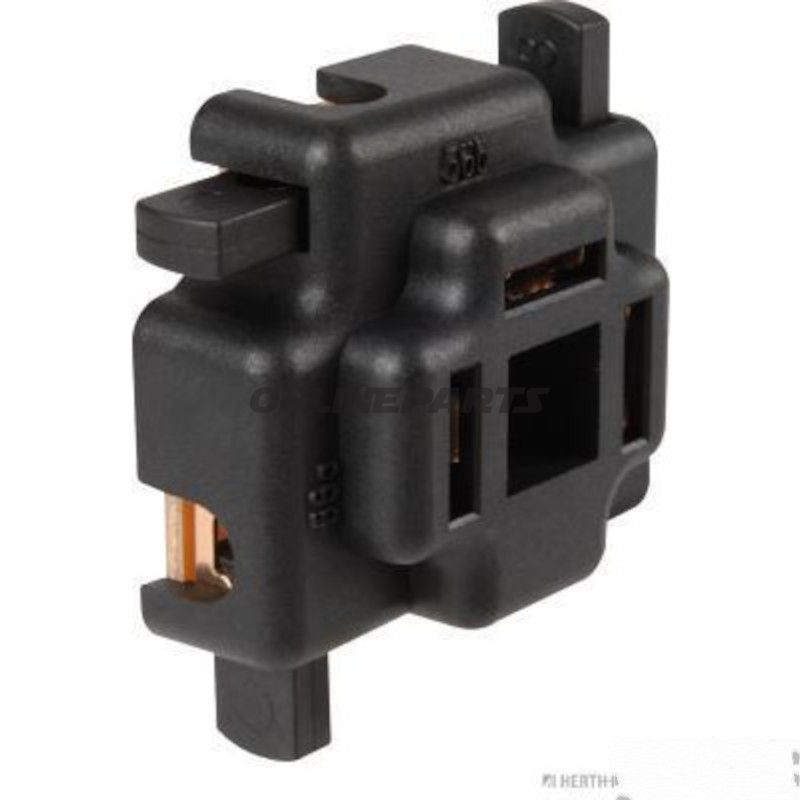

Stikdåse til forlygte (uden jordre) – 3-poligt, fladt stik til R2/H4 lampor

Denne stikdåse (MPN: 146.00.49, GTIN: 4026736022907) är avsedd för anslutning av bil-/motorcykel-strålkastare med R2 (bilux) eller H4 lampor, där inget separat jordre bekas. Produkten levereras utan anslutningskabel och är lämplig för reparation eller utbyte av befintliga stikdåser i ljuskupor.

Funktion och användning

• Stikdåsen fungerar som mekanisk och elektrisk kontakt mellan strålkastarens terminaler och fordonets ledningsnät.
• Designad för lampor med tre kontaktpunkter (3-polig) – typiskt H4/R2-uppsättningar med ljus, helljus och parkeringsljus/jord.
• Utan jordkabel innebär att jordförbindelsen normalt etableras via lampkroppen eller separat chassijord i fordonet; stikdåsen levererar ingen integrerad jordledare.

Materialval och konstruktion

• Stiftet är utformat som en fläkt låda med tre metallkontakter, anpassade till standard 6,3 mm kontaktbredd, vilket säkerställer en solid kontaktyta till ljus-terminalerna.
• Kontaktmaterialet är tillverkat för att motstå upprepad insättning och temperaturvariationer i ljusområdet; huset är konstruerat i värmebeständig isolationsplast för att minska risken för deformation vid höga driftstemperaturer.
• Tvärsnitts kapacitet är angiven till upp till 2,5 mm² ledningar, vilket täcker de vanligt använda ledarna till strålkastare på både motorcyklar och bilar.
• Inbyggd kompressionsfjäder i stikdåsen säkerställer konstant tryck mot lampterminalerna, vilket minskar risken för intermittenta förbindelser vid vibrationer.

Tekniska detaljer

• Antal kontakter: 3-polig
• Lampor: R2 (bilux) / H4
• Stikbredd: 6,3 mm
• Stödd kabelarea: upp till 2,5 mm²
• Kabel: Levereras utan kabel (endast stikdåse)
• MPN: 146.00.49
• GTIN: 4026736022907

Kompatibilitet och montering

• Passar till standard H4/R2-fästen och kompatibla strålkastar-enheter som använder 3-polig anslutning.
• Ej lämplig om fordonet kräver separat integrerad jordkabel i stikdåsen; i sådant fall ska en stik med jordledare användas eller chassijord säkras i monteringspunkten.
• Vid utbyte: se till korrekt identifikation av lampterminalernas funktion (ljus/helljus/jord) före anslutning för att undvika felfunktion.

Praktiska fördelar och överväganden

• Enkel komponent för snabb utbyte av slitna eller korroderade stikdåser i ljus-samlingen.
• Kompressionsfjädern förbättrar elektrisk kontakt under förhållanden med vibrationer och temperaturskiftningar.
• Om fordonets ursprungliga lösning använder jord via stikdåsen bör installationsmetoden bekräftas, eftersom denna variant saknar jordkabel.

Produkten identifieras som HERTH+BUSS ELPARTS-stil i originalbeskrivningar (tysk benämning: "STECKSOCKEL F Scheinw ohne Massekabel"), men märkesangivelse är inte specificerad i dessa data. Använd MPN 146.00.49 och GTIN 4026736022907 vid beställning eller vid sökning efter kompatibilitet.
