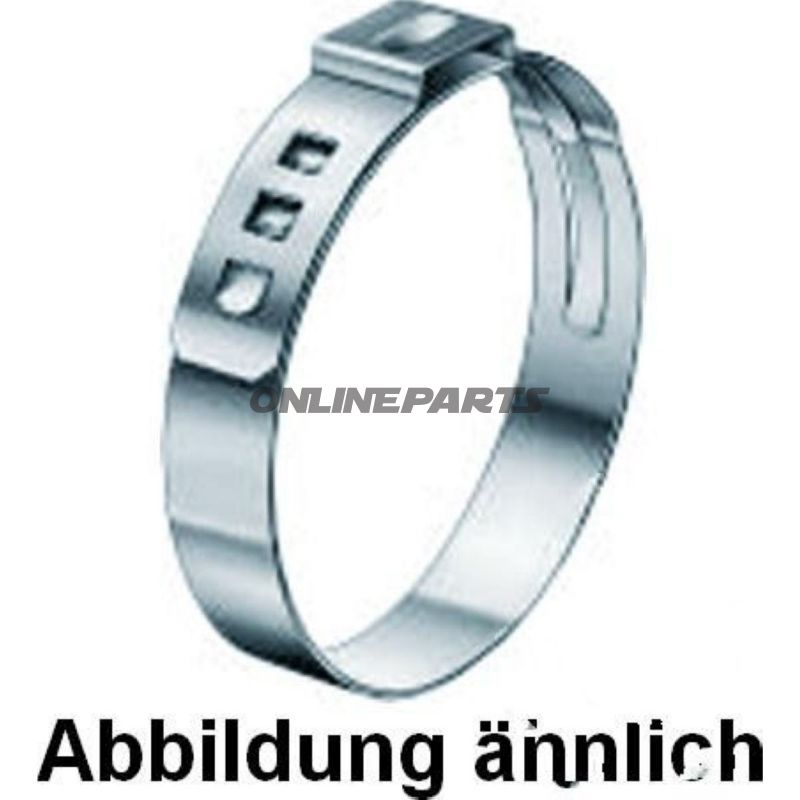

Steglös öronklämma 95.0X7 Alternativ: 4671483

Stepless öronklo 95,0 x 7 mm (typ 117) för slang- och rörförbindelser

Denna stepless öronklo (MPN: 467.16.08, GTIN: 11700966) är utformad för permanent eller semipermanent fastsättning av slangar och flexibla kopplingar, där en jämn, kontinuerlig klämkraft utan överlapp eller steg runt hela omkretsen är önskvärd. Produkten motsvarar Oetiker typ 117 och används vanligtvis i tekniska montageuppgifter på motorcyklar, små fordon och i industriella sammanhang där plats, vikt och en enhetlig tätning är viktiga parametrar.

Funktion

• 360° stepless-design säkerställer att det inte uppstår trinställen eller överlapp på insidan av kloformen; detta ger en enhetlig kompression runt slangen och minskar risken för lokaliserade läckor.
• Smalt band (7 mm) fokuserar klämkraften och ger koncentrerad tätningskompression utan stor ytförstorning.
• Speciellt formade bandkanter minskar risken för skärning eller skada på slanglagret vid montering.
• Den synliga deformationen av klämmens öra gör kontroll av korrekt sammanpressning enkelt vid visuell inspektion efter klämning.

Material och egenskaper

• Material: Stål – ger god mekanisk styrka och plastisk formbarhet för permanent deformation vid klippsning av örat.
• Ytbehandling: Silver (oförädlad/standardstål) – lämplig där galvanisk korrosionsskydd inte är kritisk; vid behov av extra korrosionsskydd kan rostfritt alternativ eller beläggning övervägas.
• Båndtjocklek: cirka 0,6 mm, vilket balanserar styvhet och formbarhet för att uppnå en säker tätning utan onödig deformation av slangen.
• Viktdesign som sparar vikt minskar onödig massa i monteringsområden med begränsat utrymme.

Tekniska data och mått

• Typ: Stepless öronklo (Stepless Ear Clamp)
• Klämdiameter, intervall: max. 95,0 mm (min. 91,8 mm enligt tekniska data)
• Bandbredd: 7,0 mm
• Båndtykkelse: ca. 0,6 mm
• Inre öronbredd: 10 mm

Användning och kompatibilitet

Kloen är särskilt lämplig för flexibla slangar, vakuumslangar, bränsle- och kylvätskeslangar på motorcyklar samt andra applikationer med liknande dimensioner. Den stepless utförandet gör den lämplig där en homogen omkretsförslutning krävs, t.ex. vid mjuka slangar eller tjockvägiga material, där överlapp eller trinställen kan leda till läckage eller lokal skada.

Montering och kontroll

• Monteras genom plastisk sammanpressning av örat med lämplig klämnyckel (även kallad crimp-tång) till önskad täthet.
• Efter montering kan korrekt tätning och deformation visuellt kontrolleras — örats formförändring indikerar att kopplingen har fästts.
• Undvik upprepad öppning/stängning; kloen är avsedd för en permanent eller långvarig sammanfogning.

MPN, GTIN och producentförhållanden

Produkten finns under artikelnr MPN 467.16.08 och identifieras även via GTIN 11700966. Beskrivningen överensstämmer med de specifikationer som ofta kopplas till Oetiker-typ stepless öronkrokar (typ 117), även om varumärke inte anges i produktspecifikationerna.

Anmärkningar

• Uppgiften "styck./kartong: 100" i den ursprungliga leveransinformationen är vanligtvis en paketenhet och kan variera beroende på leverantör och upphandlingssätt; kontrollera leveransuppgifter vid beställning för att undvika missförstånd om leveransmängd.
• Om kloen ska användas i krävande korrosiva miljöer eller i kritiska bränslesystem, rekommenderas material-/ytval som matchar lokala krav (t.ex. rostfritt stål eller belagd utförning).

Tekniska detaljer tabellerad:
