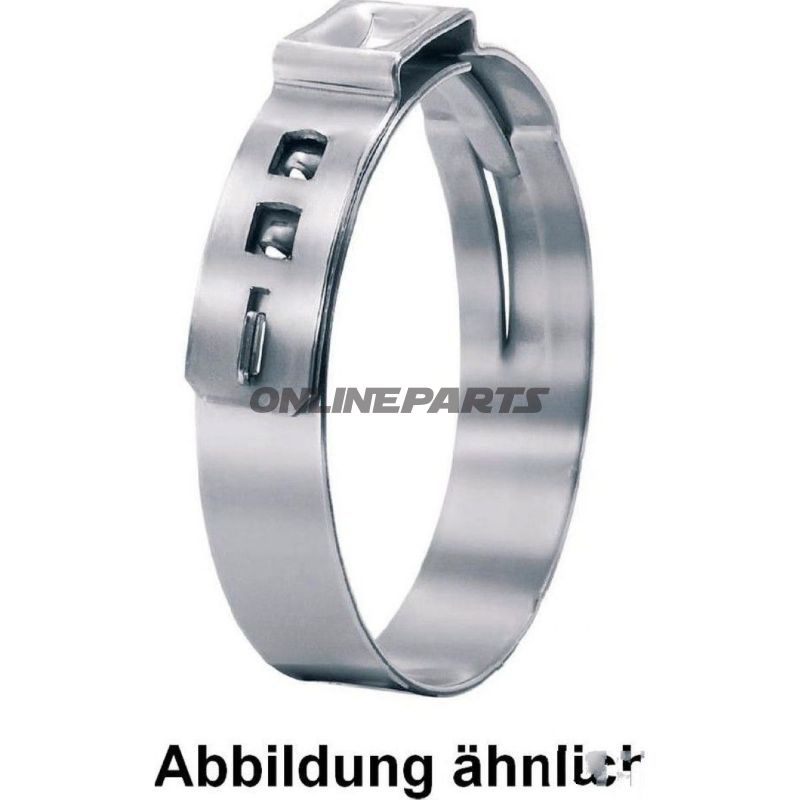

Steglös öronklämma 94,0 167ER

Stepless Örhake (Typ 167) för slang- och rörfästen, Ø 90,8–94,0 mm

Produktöversikt: Denna stepless örehakare, ofta kallad Typ 167, är avsedd för permanenta eller halv-permanenta fästen av slangar och flexibla rör på röruttag. Den ger ett kontinuerligt klämgrepp utan inre steg eller överlapp på klämornas insida, vilket minskar risken för läckage och lokal tryckbelastning på materialytan.

• MPN: 467.00.50
• GTIN: 16704589

Funktion och användning
Klammen är utformad för att förforma och behålla slangar vid en punktformad samling med hjälp av öroverbeläggning. Den stepless konstruktionen innebär att när örat trycks samman följer klämmen en kontinuerlig cirkulär profil utan trappor eller överlappande bandlag på den inre omkretsen. Det ger jämt fördelad klämkraft längs tätningens område och minskar lokala spänningspunkter som annars kan skada slangen. Den synliga deformationen av örat ger samtidigt en enkel visuell kontroll av att klämmen är stängd korrekt.

Material och korrosionsmotstånd
Klammen är tillverkad av rostfritt stål, material nr. 1.4301 (UNS S30400). Detta material används vanligtvis i tekniska tillämpningar tack vare god mekanisk styrka, formbarhet och motstånd mot atmosfärisk korrosion. För tillämpningar där stark kemisk eller saltvatten-påverkan förväntas bör man dock välja en högre legeringstyp (t.ex. 316/1.4401) efter en konkret bedömning.

Dimensioner och mekaniska egenskaper

• Diameterområde: 90,8 mm – 94,0 mm (visar den rekommenderade yttre slangdiametern vid montering)
• Bandbredd: 10,0 mm
• Bandtjocklek: 1,0 mm
• 360° stepless design ger jämn klämdistribution utan överlapp
• Bredt band och koncentrerad tätningstryck är lämpligt där lokalt tryck önskas utan att använda breda klämmor

Praktiska fördelar och överväganden

• Särskilt formade bandkanter minskar risken att skära eller skada slangens yta vid montering.
• Den synliga örondeformationen gör monteringskontroll enkel — verktygets huvudform och djup måste anpassas för att uppnå korrekt deformation utan överkomprimering.
• Viktbesparande design gör klammen lämplig för applikationer där vikt har betydelse, t.ex. mobila fordon.
• Rostfritt stål ger god hållbarhet under normala driftsförhållanden; kontroll av kompatibilitet med medier i slangen rekommenderas vid aggressive vätskor.

Kompatibilitet och montering
Klammen är lämplig för flexibla slangar som vid montering har en yttre diameter inom det angivna spannet. För korrekt funktion ska man välja lämpligt monteringsverktyg för örehak, så deformationen blir jämn och inte skadar klammen. Klamtypen är inte avsedd för upprepad öppning och stängning; den är främst utformad för fasta sammangningar.

Observera
Det anges en karton-enhet i den ursprungliga produkttexten, men denna beskrivning avstår från att specificera leveransantal per kartong för att undvika missförstånd. Vid frågor om emballageenheter eller specifika leveranspaket, kontakta leverantören direkt.
