Steglös öronklämma 33,1 117ER Alternativ: 4670345

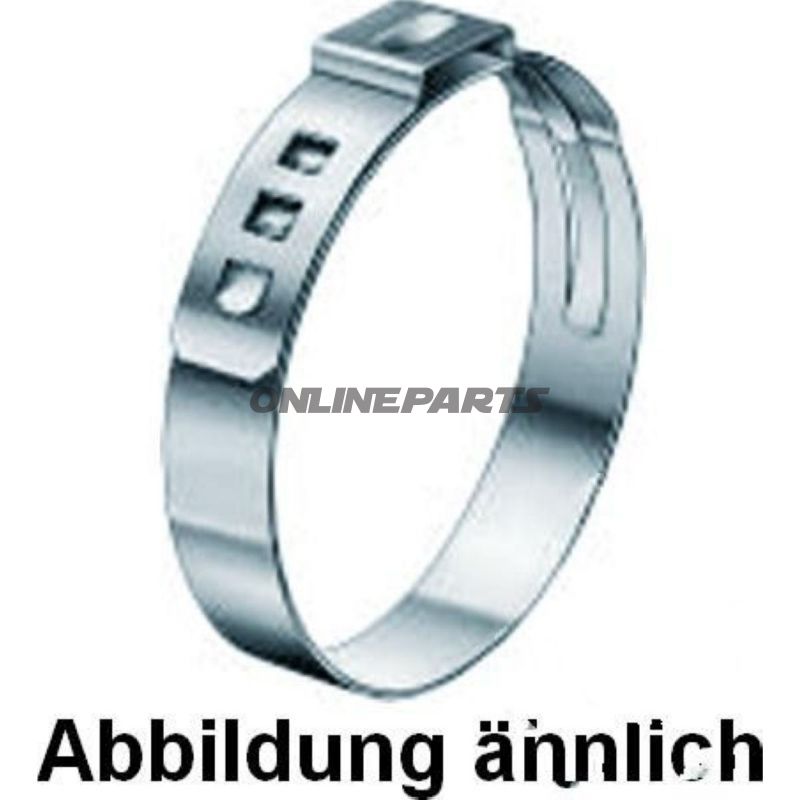

Stepless öronklemme (Typ 117) för slang- och rörförbindningar, täckningsdiameter 29,9–33,1 mm

Produktöversikt: Denna stepless öronklemme (Typ 117, MPN 467.15.33, GTIN 11700845) är avsedd för tätning av flexslangar och mindre rörledningar där en jämn, kontinuerlig klämkraft runt omkretsen önskas. Konstruktionen saknar inre steg eller överlappning, vilket ger en enhetlig kompression runt hela omkretsen och minskar risken för läckage eller lokal överpressning av materialet.

Funktion och användning:

• Örhjälmen pressas samman vid klämpunkten (örat), där den permanenta plastiska formändringen säkerställer varig tätning. Manipulation är synlig genom deformation av örat, så korrekt stängning kan kontrolleras visuellt.
• Designen är lämplig för slangar i bränsle-, kyl- och vakuuminstallationer samt för allmän slanganslutning i motorcykel- och motortekniska sammanhang där utrymme och vikt är begränsade.
• Den stepless (360°) klämma mekanismen förhindrar lokala trycktoppar och säkerställer jänt kraftöverföring längs hela klämmen.

Material och konstruktion:

• Material: Stål med silverfärgad yta (korrosionsskydd beror på konkret ytbehandling – kontrollera lagerets specifikationer vid långvarig utomhus- eller kemisk påverkan).
• Bredd: 7,0 mm — relativt smalt band för koncentrerad tätning utan stor belastning av slangens material.
• Bandtjocklek: 0,6 mm — ger nödvändig styrka för att uppnå varig deformation vid montering.
• Särskilt formade bandkanter minskar risken för att skära eller skada slangen vid montering.
• Viktbesparande design, vilket kan vara fördelaktigt i applikationer där total vikt är relevant.

Tekniska data och kompatibilitet:

• Klämomfång: 29,9 mm (minsta) till 33,1 mm (äldsta). Detta intervall anger den effektiva användbarheten på slangar och rör inom dessa dimensioner.
• Inre öronsbredd: 10 mm, vilket är relevant vid bedömning av plats för klämmanbringning och pressverktyg.
• Färg: Silver (stål).
• Typbeteckning: Stepless öronklemme (Stepless Ear Clamp, Typ 117).

Fördelar med designen i praktiken:

• 360° stepless design ger en enhetlig tätning utan överlappning, vilket minskar risken för läckage vid tryckvariationer eller vibrationer.
• Smalt band och koncentrerad kompression innebär bättre tätning mot mjuka material som gummi utan att deformera slangens profil onödigt.
• Synlig deformation av örat ger ett enkelt kontrollalternativ efter montering, användbart i montage- och servicearbete.

Praktiska anmärkningar för montören:

• Klammen kräver korrekt verktyg för att forma örat exakt; använd av rätt klämmverktyg säkerställer likartat sluttryck och minimerar risken för skada på klammen eller slangen.
• Kontrollera alltid slangmaterialets kompatibilitet med klämmans tryck och kantprofil, särskilt vid mjuka eller tunna slangar.
• Vid korrosiva miljöer eller vid frekvent vibration rekommenderas att verifiera ytbehandlingen och eventuellt välja en korrosionsbeständig variant om så krävs.

Identifikation: Produkten är märkt med MPN 467.15.33 och GTIN 11700845. Det finns ingen tillverkarspecificerad information angiven i de tillgängliga uppgifterna; vid behov av tillverkarens specifikationer eller certifikat bör dessa begäras hos leverantören.

Sammanfattningsvis är denna Typ 117 stepless öronklemme ett tekniskt enkelt men effektivt val för applikationer där en jämn, varig och visuellt kontrollerbar klämmösning krävs.
