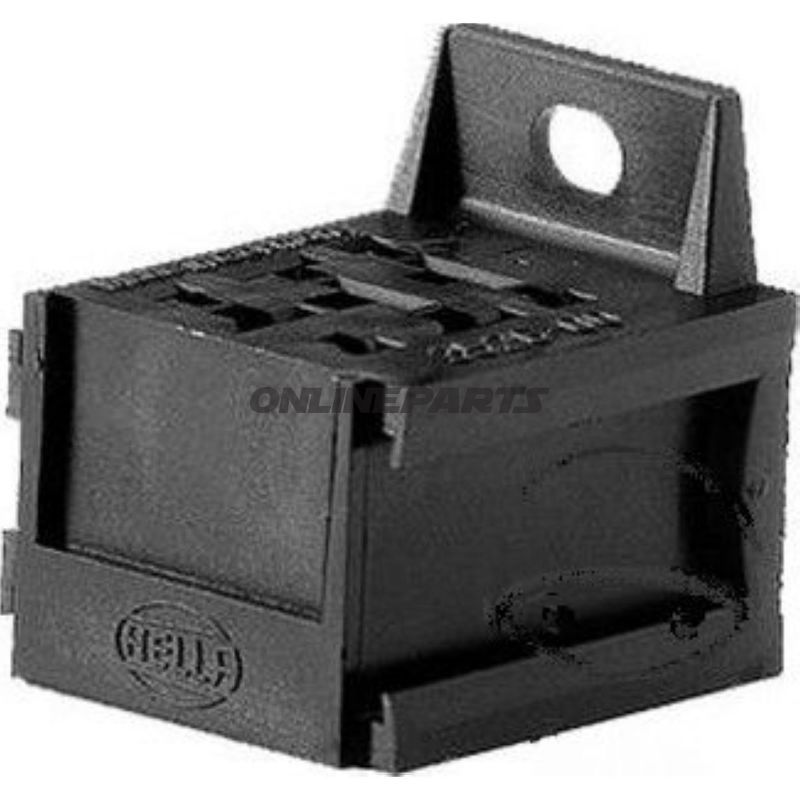

Stecksockel For Relay Small

Stosockel / hållare för 9-poligt relä (Hella)

Denna stosockel (hållare) är avsedd för montering av små 9-poliga reläer i fordon och maskiner. Produkten är från Hella och identifieras via MPN 146.79.43 och GTIN 4082300193022. Hållaren ger mekaniskt fäste och elektrisk kontaktpunkt för reläets flatstiftsförbindelser och är utformad för att ta emot både 6,3 mm och 2,8 mm flatstift enligt SAE-konventionen.

Funktion

• Håller ett 9-poligt relä stadigt på plats och leder de elektriska förbindelserna till fordonets ledningsnät.
• Gör reläbyte och service enklare genom att erbjuda en separat hållare, så att ledningsnätet inte behöver demonteras vid reläbyte.
• Passar mini-reläer med SAE-stiftbild där kombinationen 5 × 6,3 mm och 4 × 2,8 mm flatstift används.

Material och konstruktion

• Höljet är formsprutat i svart plast med tillräcklig mekanisk styrka för vanlig montering i motor- och elutrymmen. Plastmaterialets korrosionsbeständighet gör det lämpligt i fordon där fukt och smuts kan förekomma.
• Hållaren är isolerad, vilket minskar risken för kortslutning mellan polerna och säkerställer elektrisk åtskillnad i enlighet med relätypen.
• Det finns ingen krympslang (heat-shrink) integrerad och inga lödförbindelser ingår — anslutning sker via standard flatstift (Faston) terminaler.

Tekniska egenskaper

• Antal poler: 9-polig hållare.
• Terminaltyper: Utrymme för 5 × 6,3 mm flatstift och 4 × 2,8 mm flatstift (Faston/Flachsteckhülsen).
• Isolerad: Ja.
• Lödförbindelser: Nej — designad för tryck-/insättningskontakt med flatstift.

Kompatibilitet och användning

• Lämplig för mini-reläer med SAE-stiftuppställning och standard 9-polig reläkonfiguration, som ofta finns i motorcyklar, bilar och arbetsfordon.
• Målgruppen är mekaniker och erfarna motorcykelägare som hanterar relämontering och felsökning i ledningsnätet.
• Kontrollera reläets stiftutformning mot hållarens stiftkonfiguration före montering för att säkerställa korrekt matchning mellan 6,3 mm och 2,8 mm terminaler.

Montering och underhåll

• Monteras på lämplig yta eller i hållare avsedd för socklar; fastsättning beror på fordonets design.
• Vid service: dra ut reläet ur hållaren för att mäta eller byta utan att behöva demontera hela ledningsnätet.
• Kontrollera terminalernas mekaniska grepp och rengör vid behov före insättning för att säkerställa låga kontaktresistanser.

Varumärket Hella och artikelnumret (MPN 146.79.43) är användbara vid sökning efter kompatibla reläer och reservdelsdokumentation. GTIN 4082300193022 kan användas vid lagerstyrning och inkoppssystem.

Observera: Produkten levereras i svart plast och är avsedd som en enkel hållare för relämontering. Kartongangivelse i leverantörstext har tagits bort från denna beskrivning för att undvika missförstånd om levererade styckantal.
