Stecknippel R 1/2

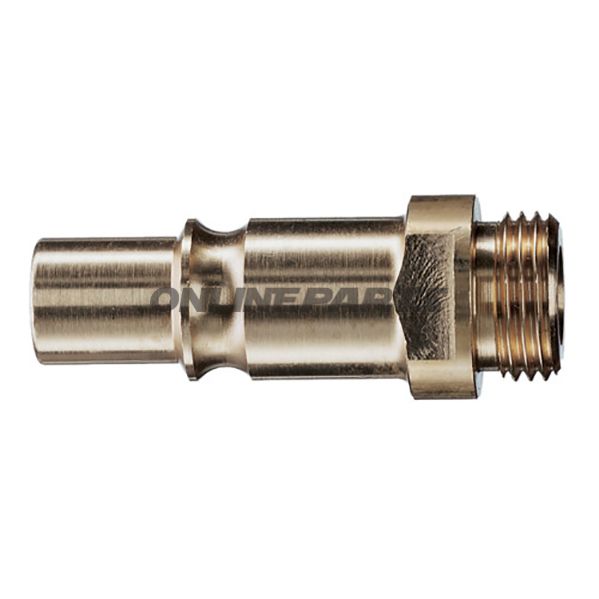

Sticknippel R 1/2" – Inskruvbar slangtätning i mässing med cylindrisk yttre gänga

Denna sticknippel (Einschraubschlauchtülle) är designad för fast förbindelse mellan slang och komponenter med G 1/2-gänga. Produkten från EWO (MPN: 656.75.64, GTIN: 4030875007459) har cylindrisk yttre gänga och är tillverkad i mässing, vilket ger en bra kombination av mekanisk styrka, korrosionsbeständighet och formbarhet vid montering.

Funktion och användning

• Ger en slank, skruvat anslutning av flexibla slangar direkt i komponenter med invändigt G 1/2-gänga.
• Lämplig för hydraulik-, pneumatik- och vätskeförande installationer där G 1/2-anslutning och en slangdiameter cirka 19 mm är nödvändiga.
• Används vanligtvis av mekaniker och verkstäder för service och reparation där en robust och återsäglig tät anslutning krävs.

Material och egenskaper

• Material: Mässing – ger en balanserad kombination av styrka och korrosionsbeständighet. Mässing har dessutom goda gäng-egenskaper, vilket minskar risken för skador vid montage och demontering.
• Ytbehandling: Umattad/standard mässing (inte angivet som nickel- eller kromfritt), vilket är normalt för delar där elektrisk ledningsförmåga eller ytterligare korrosionsskydd inte krävs.

Dimensioner och mekaniska detaljer

• Gänga: G 1/2 (utvändig gänga för skruvgrepp i en invändig G 1/2-muff).
• Invändig slangöppning (LW): 19 mm (anges som invändig diameter 19 mm) — väsentlig vid val av slangar/fastsättningsmetod.
• Nyttringsbredd: 20 mm — relevant vid montering med fastnyckel eller skiftnyckel för korrekt momentöverföring.
• Total längd (Längd 1): 63,0 mm.
• Inskruvnings-/ändlängd (Längd 2): 10,0 mm — anger den del som vanligtvis sitter i gängan eller är synlig efter montage.

Praktiska överväganden vid montage

• Säkra korrekt slangval för invändig diameter 19 mm; använd lämpliga slangklämmor eller klämmor för att säkerställa tätning vid slangändarna.
• Vid införande i G 1/2-gänga bör lämplig tätning användas (t.ex. gängtejp eller gängtejpning) beroende på media och krav på täthet.
• Undvik överdrag; använd momentnyckel eller bedömning efter erfarenhet för att bevara gängan och skydda mässingsmaterialet mot märken eller deformation.

Kompatibilitet

• Passar till komponenter och armaturer med invändigt G 1/2-gänga.
• Lämplig för slangar med invändig diameter cirka 19 mm. Kontrollera alltid slangdimensioner i förhållande till angivet LW för att säkerställa korrekt passform.

Produkterna marknadsförs under varumärket EWO och identifieras med tillverkarens nummer (MPN) 656.75.64 och GTIN 4030875007459. Denna information kan användas för inköp, reservdel-ID och kontroll av kompatibilitet i reservdelsdatabaser.

Om du behöver ytterligare tekniska data såsom materialcertifikat, toleranser eller ytbehandling, kan dessa oftast fås genom kontakt med leverantör eller tillverkare.
