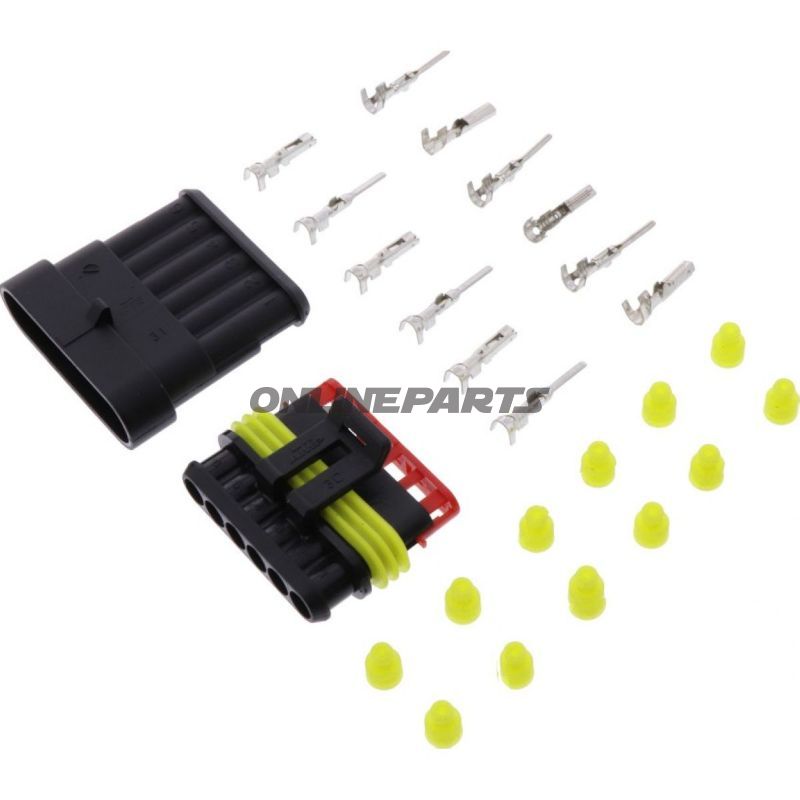

Steckgeh Kit 6Pol Jmptyco Amp Superseal

6-poliga stiftshusset till AMP Superseal – vattentät anslutning för fordonsinstallationer

Produkt: JMP 6-poliga stiftshusset till TYCO/AMP Superseal (MPN: 158.06.97, GTIN: 4043981305395). Detta set levereras av märket JMP och är avsett för etablering eller reparation av 6-poliga, tätade elektriska förbindelser i bilar, arbetsfordon och motorcyklar.

Funktion och användning

• Setet möjliggör skapandet av en pålitlig, vattentät och oljebeständig kontakt i befintliga kabelsträngar eller vid montering av extrautrustning.
• Lämpligt för reparation av slitna eller korroderade kontakter i kabelhärvor samt för anslutning av tillbehör som parkeringsvärmare, PDC (parkeringskontroll), bakkamera, extra belysning mv.
• Kompatibelt med AMP Superseal-serien, vilket gör det användbart vid utbyte eller utbyggnad av standardiserade Superseal-kontakter.

Innehåll och tekniska egenskaper

• 6 stiftkontakter (hane) för ledartvärsnitt 0,75–1,5 mm². Insättningsbredd: 1,5 mm; höjd: 0,8 mm.
• 6 busningskontakter (hona) för ledartvärsnitt 0,75–1,5 mm². Insättningsbredd: 1,5 mm; höjd: 0,8 mm.
• 12 individuella trådförseglingar (gula AMP-skyddspippar) för enskilda ledare med tvärsnitt 1–1,5 mm². Diameter: 5,9–6,1 mm; längd: 7,8 mm; version: ELA.
• 1 stiftshus 6-poligt (stifthus) och 1 stiftshus 6-poligt (bøsninghus) designade för Superseal-geometri.

Material och egenskaper

• Stift- och busningskontakter tillverkade i metall lämplig för elektriska förbindelser och ytbehandlade för att motstå korrosion och säkerställa låg kontaktmotstånd under drift.
• Trådförseglingar tillverkade i mjuk oljebeständig elastomer för att uppnå tätning runt ledarisoleringen och förhindra inträngning av fukt och förorenande ämnen.
• Stift-/busningshusen är formgjutna i plast med mått och tätningar anpassade till AMP Superseal-standarden, vilket säkerställer mekanisk fixering och tätning vid korrekt montering.
• Setet innehåller inga krymprör eller lodförbindelser; kontakterna är avsedda för krympning med lämplig verktyg.

Kompatibilitet och användningsområde

• Direkt kompatibelt med AMP/TYCO Superseal-system och användbart där en 6-polig tätad förbindelse behövs.
• Rekommenderas för fackfolk och mekaniker som arbetar med bilars och motorcyklars elektriska system, särskilt vid utbyte av skadade Superseal-kontakter eller vid montering av extrautrustning.
• Lämplig för ledartvärsnitt från 0,75 till 1,5 mm²; inte lämplig för andra tvärsnitt utan lämpliga kontaktstyper.

Teknisk översikt

Monteringsanmärkningar

• Använd korrekt krymplningsverktyg för AMP/TE-kontakter för att säkerställa elektrisk och mekanisk hållbarhet.
• Säkerställ korrekt insättning av de individuella trådförseglingarna i stiftshuset före sammansättning för att uppnå den specificerade tätningen.
• Kontrollera kontaktens montering och låsmekanism efter montering för att säkerställa full låsning och tätning.

Produktets identifikation: JMP, MPN 158.06.97, GTIN 4043981305395.
